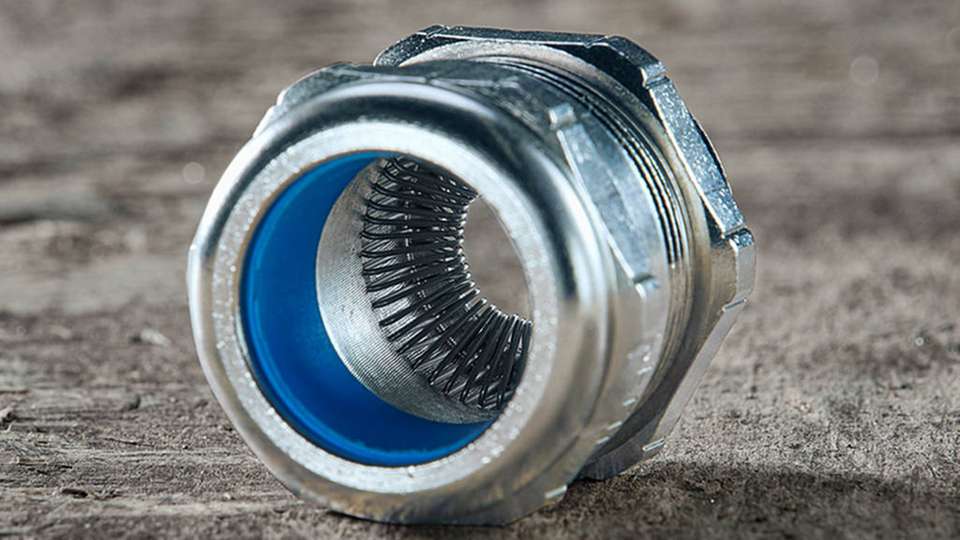

Bei den Kabelverschraubungen TRI ist es möglich, das Schirmgeflecht des Kabels durchgängig bis zur Elektronik im Schaltschrank zu führen.

Bild: Pflitsch

Schirmungskonzepte EMV-Kabelverschraubungen mit hohen Schirmungswerten

08.05.2020

Mehr Elektronik und drahtlose Kommunikation, sinkende Signalpegel und steigende Baugruppen-Empfindlichkeit lenken den Fokus auf elektromagnetische Risiken. Die EMV-Kabelverschraubungen von Pflitsch erreichen höchste Dämpfungswerte bis Cat. 7A.

Wo Signal- und Energiekabel durch eine Gehäusewand geführt werden, entsteht eine Lücke in der Schirmung, durch die elektromagnetische Wellen „durchschlüpfen“. Um diese Schirmlücke sicher zu schließen, sind hochwertige EMV-Kabelverschraubungen erforderlich, die den Kabelschirm beim Kabeleintritt in den Schaltschrank kontaktieren. Pflitsch will hierfür mit der Blueglobe TRI mehr Sicherheit im System bieten.

Leicht zu montieren

Die Blueglobe TRI bietet durch die patentierte TRI-Feder eine prozesssichere, schnelle und einfache Montage. Ihre Geometrie sorgt für eine großflächige, niederohmige und langlebige 360°-Kontaktierung zum Kabelschirm. Dies gilt auch für unrunde und für außermittig liegende Leitungen.

Der Kabelmantel braucht lediglich an der Kontaktstelle entfernt werden. Ist das Kabel durch die TRI-Verschraubung geschoben, legt sich die Triangelfeder sofort um das Schirmgeflecht und sorgt so auch ohne das Anziehen der Druckschraube für einen EMV-Schutz.

Pflitsch trennt damit die Schirmung mechanisch von der Abdichtung und sorgt für mehr Kontaktsicherheit. Durch die Bauform der TRI-Feder ist ein Verhaken im Geflecht sowohl bei der Montage als auch bei der Demontage ausgeschlossen.

Hohe HF-Dämpfungswerte

Da bei der Pflitsch-Lösung der Kabelschirm nicht aufweitet und erst an der Kontaktstelle im Schaltschrank-Gehäuse aufgelegt wird, erreichen diese EMV-Kabelverschraubungen mit über 80 dB bei 100 MHz und mit 65 dB bei 1.000 MHz überdurchschnittliche Dämpfungswerte. Daher ist die TRI-Kabelverschraubung nach Cat. 7A zertifiziert.

Neben der HF-Dämpfung ist die Stromtragfähigkeit, also die Fähigkeit eines Bauteils einen bestimmten Dauerstrom zu führen, ein wichtiges Kriterium bei einer EMV-Kabelverschraubung . Die Blueglobe TRI, erreichte in Tests eine höhere Stromtragfähigkeit als das geschirmte Kabel, zum Beispiel 90 A bei der Größe M25.

Die Blueglobe TRI gibt es in den Größen M12 bis M85 für geschirmte Kabel mit Durchmesser von 5,0 mm bis 77,0 mm. Die Kabelverschraubungen erreichen die hohen Schutzklassen IP 68 (bis 15 bar) beziehungsweise IP 69, Type 4X. Sie sind zugelassen für Temperaturbereiche -40 °C bis 130 °C, in der Hochtemperaturvariante -55 °C bis 200 °C.

Für Anwendungen, in denen Hygiene oder Design gefordert sind, gibt es die Blueglobe TRI Clean Plus in Edelstahl, designet nach dem anspruchsvollen EHEDG-Standard und nach BGN-Vorgaben.
