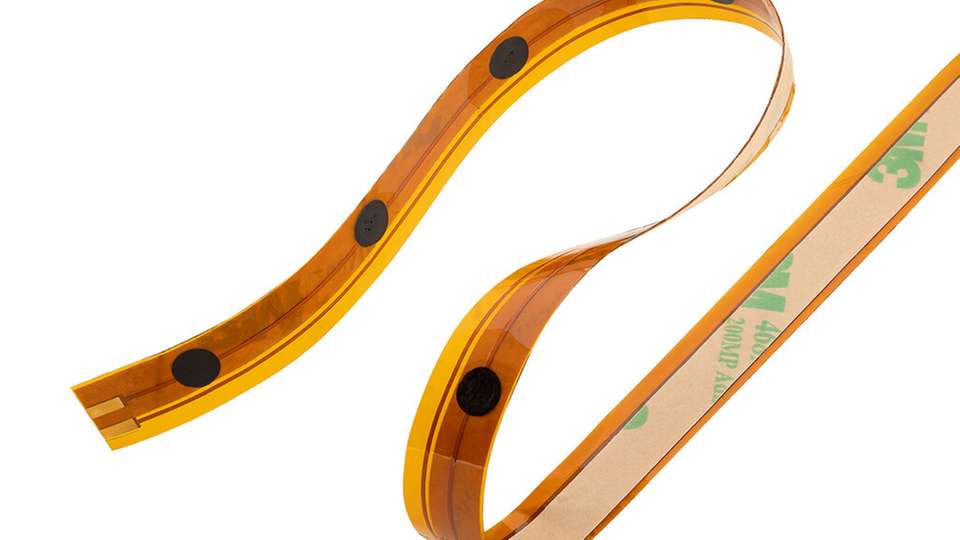

Der Betrieb von Lithium-Ionen-Akkus erfordert eine genaue thermische Überwachung, um sichere Betriebsbedingungen zu gewährleisten und um die Ladeperformance von Batterien bestmöglich zu gestalten. Mit den TTape-Plattformen bietet Littelfuse die Möglichkeit, viele Messpunkte in einem mehrzelligen Akkupack zu platzieren. Damit erhöht sich die räumliche Auflösung der Temperaturüberwachung und der Installationsprozess wird vereinfacht.
Mittels einer Zweidraht-Schnittstelle detektieren ihre Sensoren eine örtlich begrenzte Zellüberhitzung: Sie aktivieren sich bei einer Temperatur von 58 °C +/- 3 °C und setzen sich bei einer Temperatur von 42 °C +/- 3 °C wieder zurück. Standardmäßig genutzte NTC-Temperatursensoren erfassen das thermische Durchgehen ausschließlich der spezifischen Zelle, an der sie angebracht sind. TTape überzeugt dagegen durch eine ultraschnelle Reaktionszeit von weniger als einer Sekunde, wenn eine beliebige Zelle im gesamten Batteriepack überhitzt. Dies reduziert die Zeit, bis das BMS Gegenmaßnahmen einleiten kann, drastisch und macht das Wärmemanagement einfacher und effizienter.
Das Signal kann auch als Watchdog verwendet werden, um bei Übertemperaturereignissen die MCU aus dem Schlafmodus zu wecken. Durch das Überwachen jeder einzelnen Batteriezelle hilft die TTape-Plattform dabei, Sicherheitsanforderungen zu erfüllen und thermische Ausreißer zu verhindern.
Benefits im Überblick
Spannungsversorgungsbereich VDD: 3,3 bis 5,5 V
Pull-up-Widerstand RP: 200 kΩ (± 5 Prozent)
Spannung Vmax: 6 V
Maximale Stromstärke Imax: 6 mA
Besonders schnelle Reaktionszeit von unter einer Sekunde
Keine Kalibrierung erforderlich
Extrem dünnes Design
AEC-Q200-zertifiziert
Schnelle und einfache Installation
Anwendungsbeispiele
Großflächige, verteilte Temperaturüberwachung
Temperaturüberwachung von Lithium-Ionen-Akkus
