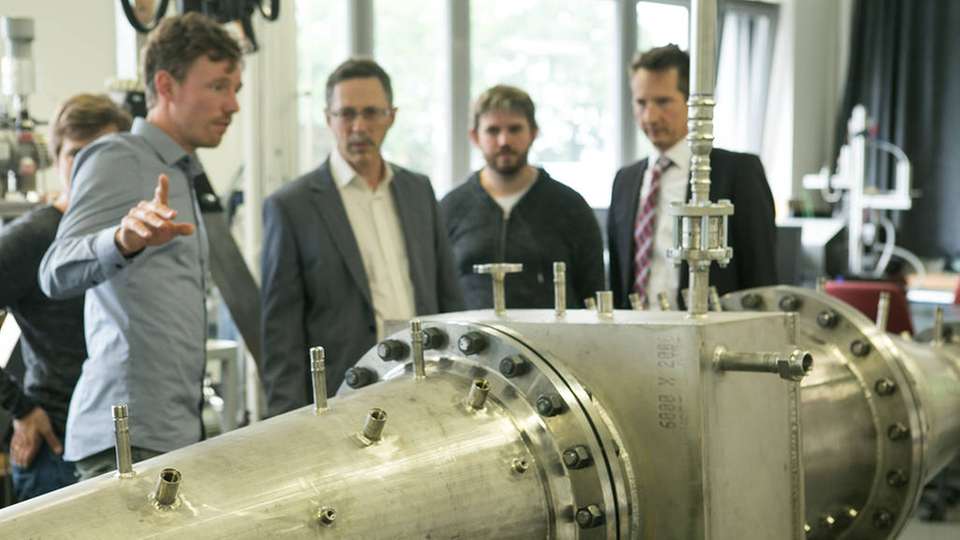

Neben dem ORC-Windkanal CLOWT am Fachbereich Maschinenbau der FH Münster gibt es nur noch an Hochschulen in Mailand und in Delft ähnliche experimentelle Aufbauten.

Bild: FH Münster

Wasserdampf im Windkanal Effiziente Stromgewinnung aus ungenutzten Wärmequellen

29.08.2018

Was ist eine Dampfturbine? Das ist ganz einfach. Die FH Münster erforscht, wie organische Dämpfe Turbinen durchströmen.

Die klassische Dampfturbine ist nun seit fast 90 Jahren erfolgreich im Einsatz. Das relativ einfache Grundprinzip: Eine Wärmequelle erhitzt Wasser, sodass es verdampft. Dabei entsteht Dampfdruck, der eine Turbine antreibt. Ein nachgeschalteter Generator erzeugt daraufhin elektrischen Strom. Aber: Wasser als Arbeitsmedium mit all seinen Eigenschaften eignet sich eher für Hochtemperaturanwendungen über 350 Grad Celsius. Abwärme, wie sie zum Beispiel häufig in der Industrie anfällt, hat hingegen deutlich niedrigere Temperaturen. Der klassische Dampfkreisprozess mit Wasserdampf – der Steam Rankine Cycle – lässt sich für diese Anwendungen daher nicht wirtschaftlich einsetzen. Hier kommt der Organic Rankine Cycle (ORC) mit seinen organischen Fluiden wie zum Beispiel Kältemitteln ins Spiel, die schon bei deutlich niedrigeren Temperaturen verdampfen. Aber wie lassen sich Turbinen mit organischen Dämpfen antreiben? Und wie kann man diesen Prozess optimieren? Das erforschen Felix Reinker und Karsten Haßelmann in ihren Promotionsvorhaben am Fachbereich Maschinenbau der FH Münster.

Heißdampf auf dem Prüfstand

„Dafür arbeiten wir mit einem speziellen gasdichten Windkanal, den wir hier im Labor selbst konstruiert und aufgebaut haben“, erzählt Reinker. „Das ist unser Prüfstand CLOWT, die Abkürzung steht für Closed Loop Organic vapor Wind Tunnel. Ein Windkanal, in dem wir organische Heißdampfströmungen unter hohem Druck untersuchen können.“ Der Dampf zirkuliert im geschlossenen Kreislauf durch die massiven, etwa 15 Meter langen Rohre, wird an einer Stelle beschleunigt und überströmt in der Testsektion einen kleinen Tragflügel – den kann man sich ähnlich vorstellen wie bei einem Flugzeug, bloß ist er statt zehn Metern nur circa zehn Zentimeter groß. „An diesem Tragflügel messen wir die Druckverteilung, und diese Werte vergleichen wir zum Validieren mit den Werten aus unseren Strömungssimulationen.“

Wirbel analysieren

Das ist der Part von Karsten Haßelmann. „Mit Grobstruktursimulationen lassen sich zeitlich abhängige Strömungsvorgänge detailliert analysieren, wie zum Beispiel Wirbelbildungen oder Strömungsabrisse“, sagt Haßelmann. „Aber das sind alles Modellannahmen, die der Realität nicht zwangsläufig entsprechen müssen. Daher ist die Validierung der Strömungssimulationen mit experimentellen Daten zwingend notwendig.“

Aber auch sehr aufwendig: Das zeigt die geringe Anzahl an Prüfständen mit experimentellen Aufbauten zu dem Thema in ganz Europa: Neben dem CLOWT am Fachbereich Maschinenbau der FH Münster gibt es nur noch an der TU Delft und der Politecnico in Mailand ähnliche Versuchsstände.

Bildergalerie

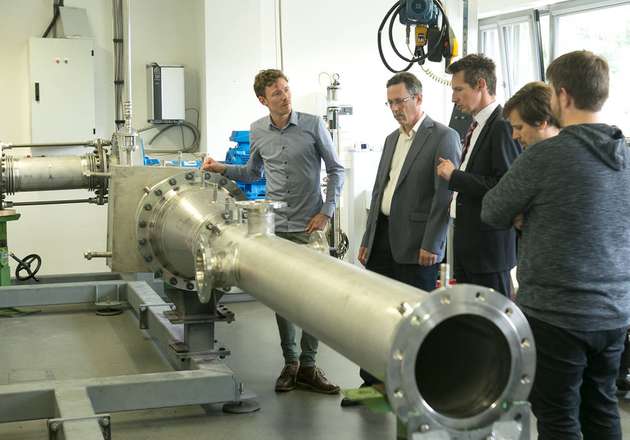

  • Zum Start des neuen ZIM-Projekts besichtigte Prof. Dr. Eugeny Y. Kenig von der Universität Paderborn (2.v.l.) gemeinsam mit Felix Reinker (l.), Prof. Dr. Stefan aus der Wiesche (M.), Karsten Haßelmann (2.v.r.) und Alexander Zipart von der Universität Paderborn den ORC-Windkanal im Labor an der FH Münster.

    Bild: FH Münster
