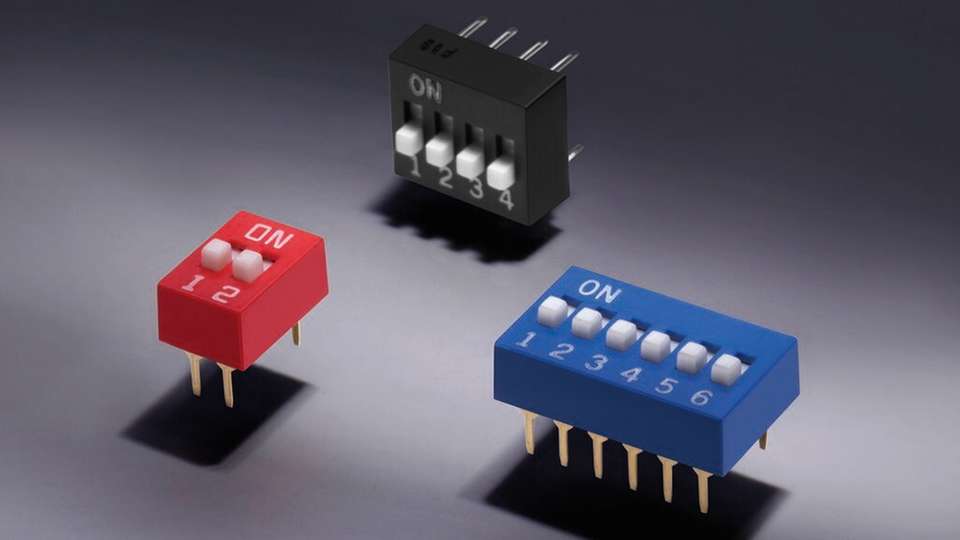

Der DSTH-DIP-Schalter ist ein robuster THT-Schalter (Through-Hole-Technologie) mit Standardprofil und 2,54-mm-Rastermaß. Er ermöglicht die Konfiguration elektronischer Geräte direkt auf Hardware-Ebene. Adressen, Kommunikationsparameter, Logikzustände und Betriebsmodi lassen sich einfach und übersichtlich einstellen, ohne dass Software oder Firmware geändert werden müssen.
Elektrisch verfügt der DSTH über SPST-Kontakte und bietet 2 bis 10 sowie 12 Mehrfachpositionen. Die Nennwerte betragen 25 mA bei 24 V für häufig wechselnde Schaltzustände und 100 mA bei 50 V für konstante Schaltzustände. Der anfängliche Kontaktwiderstand beträgt ≤ 50 mΩ und ≤ 100 mΩ nach den vorgeschriebenen Prüfungen. Zu den weiteren Spezifikationen gehören eine Durchschlagfestigkeit von 500 V AC für eine Minute, 2.000 mechanische Schaltzyklen und eine Betätigungskraft von ≤ 8 N. Der Betriebstemperaturbereich reicht von -40 °C bis +85 °C.
Anwendungen
Zu den typischen Anwendungen zählen SPS-Steuerungen, Industrieserver, medizinische Geräte, Robotik, Klimaanlagen und Haushaltsgeräte. In diesen Anwendungen kann der DSTH für die RS485- und Modbus-Adressierung, BIOS/CMOS-Einstellungen sowie die Konfiguration von Hardware-Parametern, Funktionen und Betriebsmodi eingesetzt werden. Durch die Kombination aus bewährter Leistung, wettbewerbsfähigen Kosten und schneller Verfügbarkeit ist der DSTH eine ideale Lösung für OEMs, die eine zuverlässige Alternative zu hochpreisigen Standard-DIP-Schalter-Marken suchen.
