Sicheres abschalten Digitaler Motorhubantrieb mit Sicherheitsfunktion

Die neue entwickelte Steuerungselektronik von Baelz überwacht durchgehend den Motor und stellt auch auch die lastabhängige Abschaltung in den Endlagern sicher.

Bild: iStock, herraez
30.03.2022

Sicherheitsabschaltungen von Anlagen über Stellgeräte wie Ventile und Strahlpumpen werden in Prozessindustrie und bei Fernwärme gefordert. Diese müssen die jeweilige Anlage in Notfällen wie zum Beispiel bei Übertemperatur oder Überdruck absichern. Zu diesem Zweck hat Baelz einen neuen digitalen Motorhubantrieb mit Sicherheitsfunktion entwickelt.

Der neue digitale Motorantrieb baelz 373-E07-OSX ist ein ausfallsicherer elektrischer Stellantrieb mit maximaler Kraft von 700 N und kann sowohl auf Regelventilen als auch auf Strahlpumpen in Heizungs- und Prozesstechnik eingesetzt werden.

Abschaltung auch in Endlagen

Die Antriebsspindel wird im Normalbetrieb über ein Getriebe von einem bürstenlosen Gleichstrom-Motor (BLDC) angetrieben. Die von Baelz neu entwickelte Steuerungselektronik überwacht konstant den Motor und stellt auch die lastabhängige Abschaltung in den Endlagen sicher.

Der Antrieb verfügt über eine Sicherheitsfunktion in Form einer integrierten Spiralfeder aus Stahl. Diese bringt den Antrieb bei Ausfall der Versorgungsspannung in eine definierte Sicherheitsstellung. Je nach Regelorgan kann dies, vom Antrieb aus betrachtet, nach unten gedrückt oder nach oben gezogen sein. So erklären sich die Ausführungen OSD (ohne Strom drückend) oder OSZ (ohne Strom ziehend).

Dieser Antrieb ist auch TÜV baumustergeprüft nach DIN EN 14597 und kann zum Beispiel bei der Trinkwassererwärmung mittels Strahlpumpe an Fernwärmenetzen eingesetzt werden.

Verarbeitung von Regelsignalen

Neben einer einfachen 3-Punkt-Ansteuerung kann der Antrieb auch stetige Regelsignale (0-10V/4-20mA) verarbeiten und er besitzt eine Schnittstelle RS 485 Modbus RTU. Zusätzlich verfügt er über eine analoge Stellungsrückmeldung, zwei zusätzliche potentialfreie Kontakte und eine verschleißfreie Wegmessung.

Verschiedene Stellgeschwindigkeiten sind mittels DIP-Schaltern entsprechend der jeweiligen Regelanwendung von zehn bis 130 mm/min einstellbar. Der Antrieb ist zudem selbstinitialisierend.

Bildergalerie

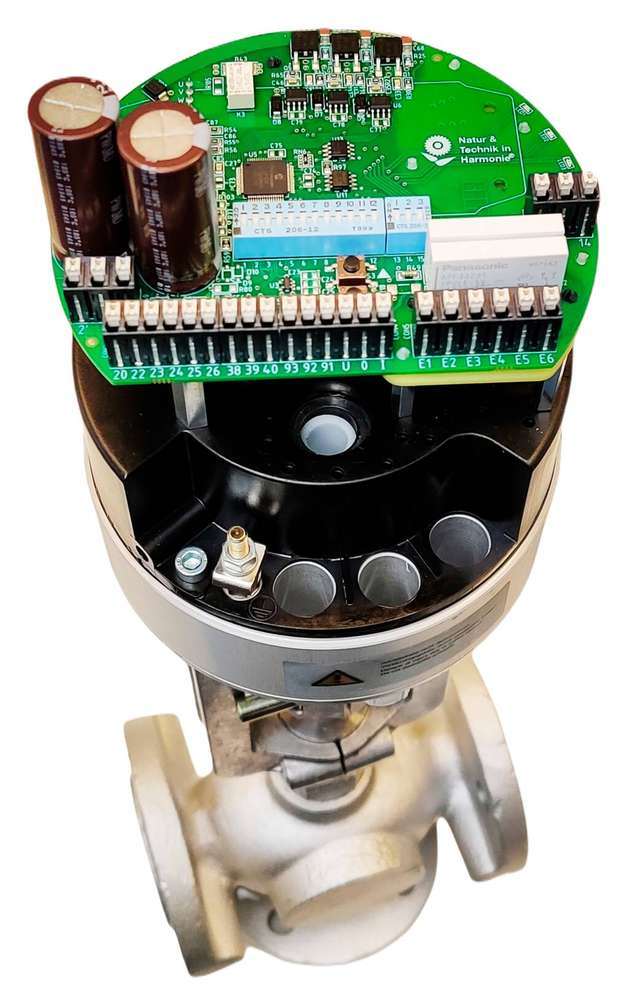

  • Der ausfallsichere elektrische Stellantrieb baelz 373-E07-OSX kann sowohl auf Regelventilen als auch auf Strahlpumpen in Heizungs- und Prozesstechnik eingesetzt werden.

    Der ausfallsichere elektrische Stellantrieb baelz 373-E07-OSX kann sowohl auf Regelventilen als auch auf Strahlpumpen in Heizungs- und Prozesstechnik eingesetzt werden.

    Bild: W. Baelz & Sohn
