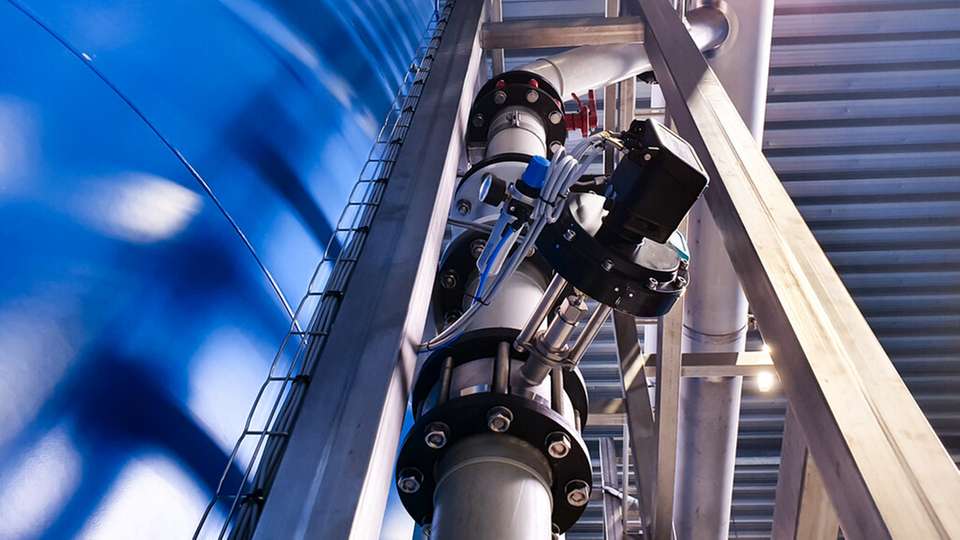

In dem mehrstufigen Filterprozess können bis zu 1.200 Kubikmeter Trinkwasser pro Stunde aus dem Brackwasser des Brügge-Ostende-Kanals gewonnen werden.

Bild: Schubert & Salzer

Günstigere Sauberkeit Bessere Trinkwasseraufbereitung in Belgiens größter Anlage

07.11.2022

Im belgischen Ostende wurde eine hochmoderne Anlage zur Trinkwassergewinnung errichtet. Der mehrstufige Filtrationsprozess soll der dortige Wasserversorger Trinkwasser in hervorragender Qualität produzieren können.

Der Wasserversorger Farys gewinnt das Trinkwasser für die Stadt Ostende und ihre Umgebung aus dem Brackwasser des Brügge-Ostende-Kanals. In der aktuellen Ausbaustufe des von Veolia Water Technologies gebauten Wasserwerks können pro Stunde bis zu 1.200 m3 Trinkwasser direkt in das Leitungsnetz eingespeist werden.

Die Anlage des führenden Spezialisten für Wasseraufbereitung ist die größte belgische Trinkwasserproduktionsanlage mit Umkehrosmose-Technologie. Ihre Produktionsgeschwindigkeit zählt zu den schnellsten der Welt. Einzigartig ist auch, dass die Anlage sehr flexibel bei unterschiedlichen Kanalwasserqualitäten eingesetzt werden kann und der gesamte Prozess mit deutlich reduzierten Energiekosten abläuft.

Kanalwasser wird zu Trinkwasser

Frederik Debaillie, der verantwortliche Projektmanager bei Veolia Water Technologies Belgium, beschreibt den Prozess wie folgt: „Das Kanalwasser wird in acht Stufen behandelt. Bei der Grob-, Fein- und Mikrofiltration werden zunächst alle Schwebeteilchen, mikrobiologischen Stoffe und pathogenen Mikroorganismen entfernt. Bei der anschließenden Umkehrosmose filtern feinporige, halbdurchlässige Membranen Mikroverunreinigungen bis zu Teilchengrößen von 0,1 Nanometer sowie auch Mineralien und Salze.“

Was übrig bleibt, sind Wassermoleküle. Dieses Wasser wird durch Aktivkohlefilter geleitet und nach der Einleitung von Kohlenstoffdioxid mit Kalkstein remineralisiert. Schließlich wird es mit UV-Licht desinfiziert und danach chloriert. Das Ergebnis – Trinkwasser in höchster Qualität – wird über Pufferspeicher ins Leitungsnetz eingespeist.

„Der Betreiber des Wasserwerks wollte eine wirtschaftlich arbeitende Anlage. Überall war also maximale Energieeffizienz gefragt – auch bei den Regelventilen“, erläutert Tristan Lejeune, Sales Manager International bei Schubert & Salzer Control Systems. „Zugleich handelt es sich bei der Umkehrosmose und den anschließenden Prozessstufen um anspruchsvolle Anwendungen. Hier bestehen besondere Herausforderungen an Regelpräzision und Reaktionsgeschwindigkeit der eingesetzten Ventile.“

Gleitschieberventile schützen wirkungsvoll vor Schäden

„Bei der Umkehrosmose ist die genaue und schnelle Druckregelung sehr wichtig“, betont Veolia-Ingenieur Debaillie. „Die hochempfindlichen Filterschichten sind in Druckrohren aufgerollt. Druckstöße und zu große Durchflussmengen müssen sicher verhindert werden. Selbst kleinste Überschwingungen bei der Regelung könnten die teuren Membranen beschädigen. Deshalb setzen wir in jeder der zwölf Umkehrosmose-Einheiten je ein DN125- und ein DN50-Gleitschieberventil von Schubert & Salzer Control Systems zur Druckregelung ein.“ Sie gewährleisten die exakte Regelung der hohen Prozessdrücke, die erforderlich sind, um den osmotischen Druck des Brackwassers auszugleichen und die Umkehrosmose in Gang zu halten.

Ausschlaggebend für die hohe Präzision und die äußerst kurzen Ansprechzeiten der Gleitschieberventile ist ihr spezielles Konstruktionsprinzip. Die Gleitschieber-Technologie regelt den Durchfluss in Millisekunden, indem zwei senkrecht zur Strömungsrichtung angeordnete, geschlitzte Dichtscheiben übereinander verschoben werden. Der pneumatische Antrieb muss ausschließlich die Gleitreibung zwischen den beiden Scheiben überwinden.

Die benötigte Stellkraft ist dadurch bis zu 90 Prozent geringer als bei anderen Ventilbauarten. Die Antriebe können entsprechend viel kleiner dimensioniert und der Bedarf an Steuerluft reduziert werden. Gleichzeitig schonen die kurzen Hübe von nur wenigen Millimetern und die geringen bewegten Massen des Drosselorgans den Antrieb und die Spindelabdichtung.

Material- und Energieeffizienz unterstützen Gesamtwirtschaftlichkeit

„Das spezielle Konstruktionsprinzip der Gleitschieber-Ventile wirkt sich doppelt positiv auf Gewicht und Abmessungen aus. Einerseits sind die Ventile durch die Zwischenflanschbauweise und die kleineren Antriebe kompakter und leichter. Andererseits erlauben die deutlich besseren Durchflusseigenschaften aufgrund der besonders hohen KVS-Werte aber auch den Einsatz geringerer Nennweiten, wodurch die eingesetzten Ventile nochmals kompakter und leichter ausfallen als gängige Alternativlösungen“, erklärt Lejeune.

So wiegen die 45 Gleitschieberventile in der Anlage zusammen gerade einmal 1.100 kg. Sitzventile hätten im Vergleich ein Gewicht von rund fünf Tonnen auf die Waage gebracht. Dieser Unterschied ist erheblich und hat durch Ressourcen- und CO2-Einsparung positive Auswirkungen über den gesamten Lebenszyklus des Ventils – von der Herstellung über den Transport bis zum Betrieb in der Anlage. Auch der Wartungsaufwand und damit die Betriebskosten verringern sich durch die kompakteren Abmaße und das geringe Gewicht.

„Ein ausschlaggebender Punkt waren auch die langen Standzeiten der Gleitschieberventile. Diese ergeben sich zum Beispiel aus der Tatsache, dass sie die schädigenden Folgen der Kavitation neutralisieren“, schildert Lejeune. In alternativen Sitzkegelventilen verursachen implodierende Kavitationsbläschen oft kostenintensiven Verschleiß durch Erosion.

„Durch die spezielle Konstruktion der Gleitschieberventile ohne Strömungsumlenkung, implodieren die Kavitationsbläschen ein bis zwei Meter hinter dem Ventil in der Rohrleitung. Diese kann problemlos so gestaltet werden, dass keine schädigende Wirkung von der Kavitation ausgeht. Dazu reicht es, das Rohr nach dem Ventil ein kurzes Stück gerade auszuführen“, ergänzt Berdien Uytterhaegen, die verantwortliche Ingenieurin bei Schubert & Salzer Control Systems.

„Die Regelventile bleiben auch bei Wasserschlägen eher unbeeindruckt“, beschreibt Debaillie einen weiteren Vorteil. Die Kraft eines eventuell auftretenden Wasserschlags im Rohrleitungsnetz überträgt sich nicht auf den Antrieb der Gleitschieberventile, so dass dieser durch Druckspitzen nicht beschädigt werden kann.

Gleichmäßige Auslastung durch hochpräzise Stellungsregler

„Bevor das behandelte Wasser ins Leitungsnetz der Region eingespeist wird, setzen wir DN150-Gleitschieberventile bei der Aktivkohlefilterung und der Remineralisierung mit Kalkstein und CO2 ein“, fügt Debaillie hinzu. Auch hier gewährleisten die hochpräzisen Stellungsregler von Schubert & Salzer in Kombination mit den Gleitschieberventilen eine äußerst genaue Durchflussregelung, so dass die acht Aktivkohlefilter und 13 Remineralisierungstanks gleichmäßig ausgelastet werden. In dieser Anwendung erweist sich eine lineare Durchflusskennlinie als besonders geeignet für die Regelung der Durchflussmengen, um den Prozess stabil zu halten.

Sichere, regionale Wasserversorgung gewährleistet

Mit einem Output von durchschnittlich 24.000 m3 pro Tag leistet die Anlage einen wichtigen Beitrag zur sicheren und wirtschaftlichen Trinkwasserversorgung der Menschen in der Region Ostende. Phasen von Wasserknappheit – wie Belgien sie in den vergangenen Sommern erlebt hat und die durch den Klimawandel noch häufiger auftreten werden – sollen zukünftig vermieden werden. Farys plant aus diesem Grund bereits eine zweite, ähnliche Anlage in Nieuwpoort.

Bildergalerie

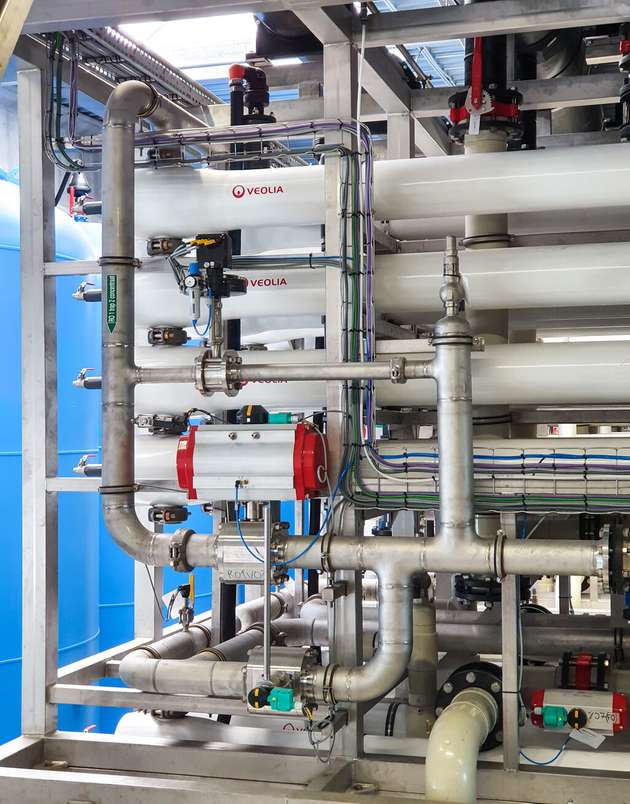

  • In jeder der zwölf Umkehrosmose-Einheiten kommen zur Druckregelung je ein DN125- und ein DN50-Gleitschieberventil zum Einsatz.

    In jeder der zwölf Umkehrosmose-Einheiten kommen zur Druckregelung je ein DN125- und ein DN50-Gleitschieberventil zum Einsatz.

    Bild: Schubert & Salzer

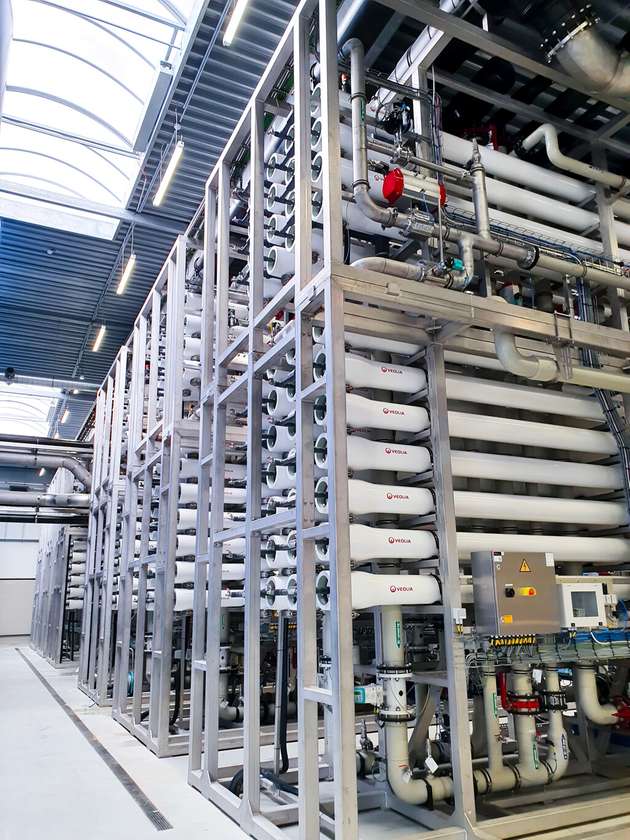

  • Bei der Umkehrosmose werden Mikroverunreinigungen bis zu Teilchengrößen von 0,1 Nanometern aus dem Wasser gefiltert. Die feinporigen, halbdurchlässigen Filterschichten sind in Druckröhren aufgerollt.

    Bei der Umkehrosmose werden Mikroverunreinigungen bis zu Teilchengrößen von 0,1 Nanometern aus dem Wasser gefiltert. Die feinporigen, halbdurchlässigen Filterschichten sind in Druckröhren aufgerollt.

    Bild: Schubert & Salzer

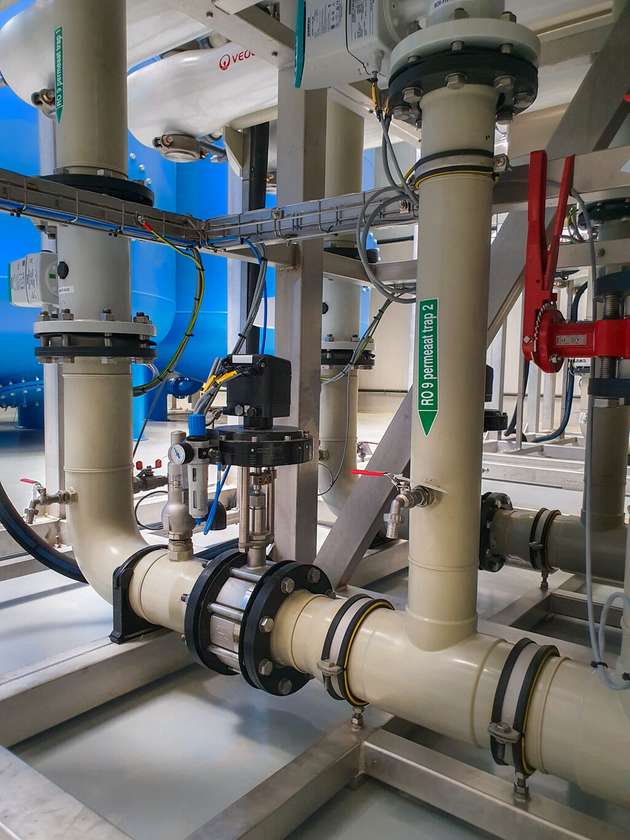

  • Gleitschieberventile von Schubert & Salzer mit einem Nenndurchmesser von 150 Millimetern regeln den Druck am Auslass der insgesamt 12 Umkehrosmose-Einheiten. Auffällig: die kompakten Abmessungen von Ventil und elektropneumatischem Antrieb.

    Gleitschieberventile von Schubert & Salzer mit einem Nenndurchmesser von 150 Millimetern regeln den Druck am Auslass der insgesamt 12 Umkehrosmose-Einheiten. Auffällig: die kompakten Abmessungen von Ventil und elektropneumatischem Antrieb.

    Bild: Schubert & Salzer

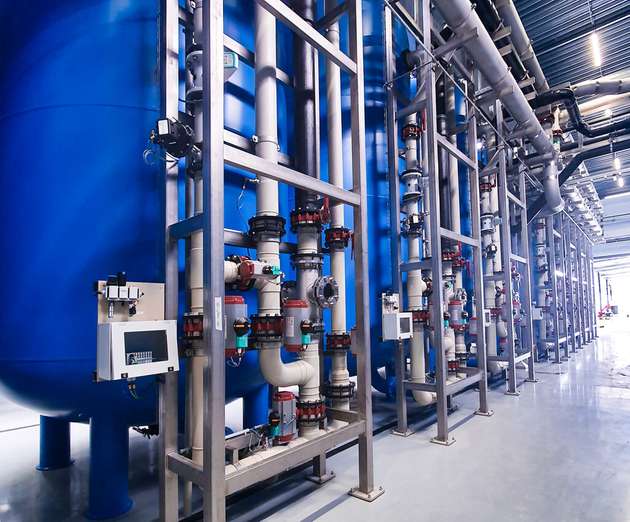

  • Die präzise Durchflussregelung der Gleitschieberventile gewährleistet, dass jeder der acht Aktivkohlefilter (hier im Bild) und die 13 Remineralisierungstanks gleichmäßig ausgelastet werden.

    Die präzise Durchflussregelung der Gleitschieberventile gewährleistet, dass jeder der acht Aktivkohlefilter (hier im Bild) und die 13 Remineralisierungstanks gleichmäßig ausgelastet werden.

    Bild: Schubert & Salzer

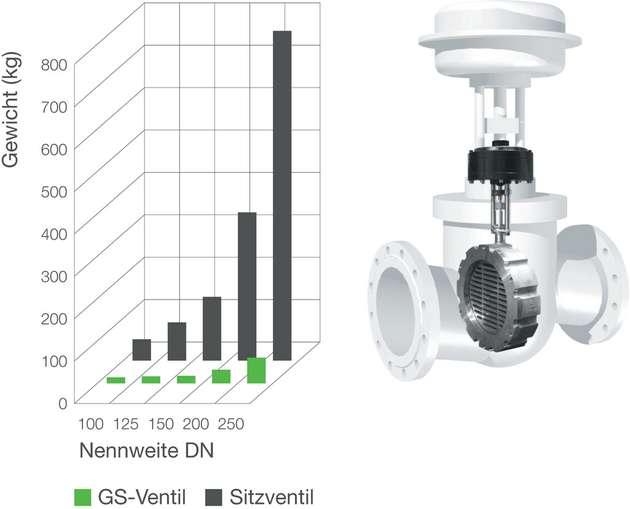

  • Größenvergleich zwischen einem normalen Sitzventil und einem Gleitschieberventil von Schubert & Salzer. Beide haben dabei eine identische Nennweit

    Größenvergleich zwischen einem normalen Sitzventil und einem Gleitschieberventil von Schubert & Salzer. Beide haben dabei eine identische Nennweit

    Bild: Schubert & Salzer
