Hermetic-Pumpen lieferte an einen Kunden aus der Schweizer Feinchemie im Austausch zu konventionellen Tauchpumpen zwei 8-stufige, wellendichtungslose Spaltrohrmotorpumpen der Baureihe TCAM 30/4+4. Die Besonderheit bei der Umsetzung liegt an der maßgeschneiderten Anpassung der Pumpen an die bestehende Anlage und deren Behälter. Die Pumpen wurden so konstruiert, dass sie in den bestehenden Behälter (mit einem Durchmesser von 500 Millimetern) problemlos eingesetzt werden können. Der Kunde erspart sich dadurch den kosten- und zeitintensiven Umbau der bestehenden Installationen seiner Produktionsanlage.
Es kommt doch auf die Länge an

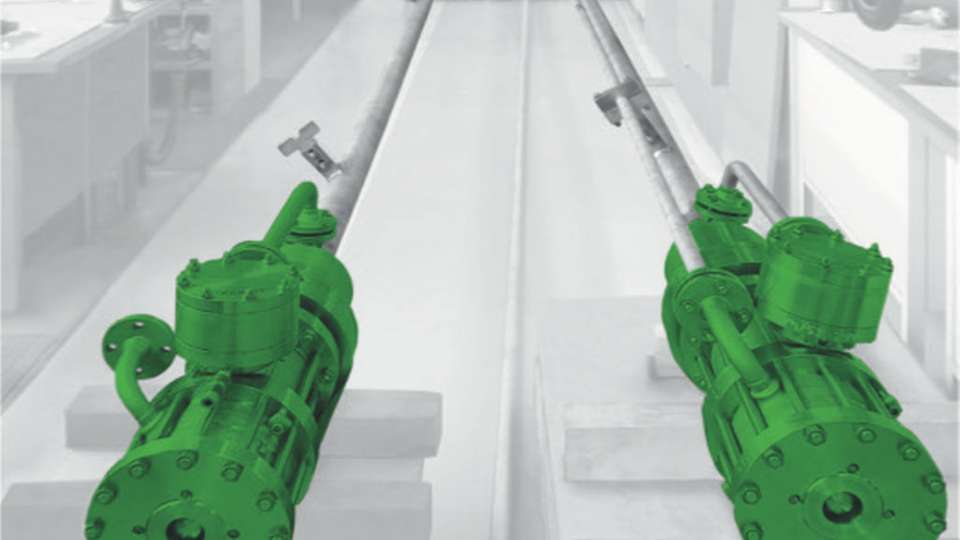

Die gelieferten Tauchmotorpumpen sind die längsten Pumpen, die Hermetic bisher gefertigt hat - mit einer Eintauchtiefe von mehr als 15 Metern bei einer Pumpenwelle von 1 Meter. Die Tauchmotorpumpen in Tandem-Bauweise fördern das Medium mit einer Temperatur von -33°C. Die Förderhöhe beträgt 260 Meter bei einem Förderstrom von 12 m³/h. Die Pumpenaggregate sind für einen Nenndruck von 40 bar ausgelegt und sind für den Betrieb mit Frequenzumformer [30-60 Hz] geeignet.
Besonderheit der Pumpenkonstruktion
Durch die hermetisch dichte Konstruktion der Antriebseinheit, bestehend aus Hydraulik und Motor, kann diese vollständig in den Kessel oder Tank versenkt werden. Nur das Druckrohr und der elektrische Anschluss werden durch den Tankdeckel über die Mannlochplatte aus dem Behälter geführt.
Die mediengeschmierten Gleitlager des Spaltrohrmotors führen eine kurze Welle, auf der die rotierenden Teile des Motors und der Hydraulik vereint sind. Für einen berührungs- und verschleißfreien Lauf der Rotoreinheit sorgt die Hermetic-Technologie ZART (Zero Axial and Radial Thrust). Installationen sind teils über viele Jahre ohne Instandhaltungsmaßnahmen verschleißfrei in Betrieb.
Einfache Zustandsüberwachung
Die Zustandsüberwachung an Tauchmotorpumpen ist ungleich schwieriger als bei Aggregaten, die im Freien aufgestellt sind. Die Hermetic Spaltrohrmotorpumpe bietet ein Überwachungskonzept, dass über eingebaute Sensoren den sicheren Betrieb der Pumpe überwacht. Neben Betriebstemperatur, Füllstand und Motorlast kann auch das speziell entwickelte MAP System integriert werden. Es überwacht kontinuierlich die Position des Rotors und ist damit ein sicherer Indikator für ungewollte Betriebszustände und Verschleiß.
Für Kälte gerüstet
Spaltrohrmotorpumpen eignen sich unter anderem insbesondere für tiefkalte Anwendungen, da die Effizienz von Elektromotoren bei steigender Temperatur sinkt. Der Spaltrohrmotor wird vom geförderten Medium gekühlt und auf niedriger Temperatur gehalten und ist so besonders effizient. Durch den Wegfall dynamischer Dichtungen und konventionellen Lagern sind die hermetischen Pumpen robuster.
Der Spaltrohrmotor hat sich in den vergangenen Jahrzehnten seinen Platz in Tauchpumpen für die chemische und petrochemische Industrie erarbeitet. Mit Überwachungsgeräten ausgestattet bietet diese Technologie aufgrund ihrer kompakten Konstruktion eine betriebssichere Alternative zu konventionellen Wellendichtungen oder magnetgekuppelten Ausführungen von Tauchpumpen.
