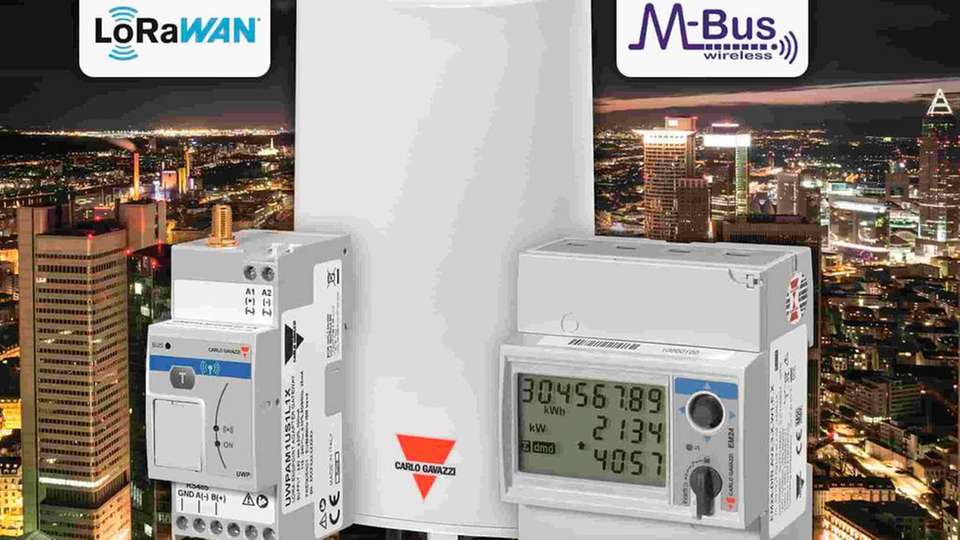

Das LoRa-basierte Gateway UWP-A (links im Bild) und die Energiezähler-Version EM24-W1 für kabellose wM-Bus-Kommunikation (rechts im Bild) ermöglichen die Übertragung von Energiedaten über drahtlose private und öffentliche Netzwerke.

Bild: Carlo Gavazzi

Neue Produkte und -Systeme Wireless Submetering

26.02.2020

Eine neue drahtlose Lösungen für die Übertragung von Energiedaten über private und öffentliche Netzwerke hätte Carlo Gavazzi auf der Light+Building vorgestellt.

Im Mittelpunkt ihres Messeauftritts hätte die neue, LoRa-basierte Lösung für die Übertragung von Daten aus verteilten Messeinrichtungen über größere Entfernungen stehen sollen. Sie besteht aus zwei Komponenten, dem Gateway UWP-A und dem Master-Konzentrator UWP-M. Ebenfalls neu ist die EM24-W1-Version für die lokale drahtlose Kommunikation über den wM-Bus-Funksystem-Standard.

Alternative für Zweiwege-Kommunikation

Die Einrichtung kabelgebundener Netze für die Übertragung von kleinen Datenmengen ist oft unwirtschaftlich. Sollen Energiedaten aus zahlreichen verteilten Messstellen für die Verbrauchskontrolle und die Kostenermittlung erfasst werden, stellt die auf LoRa (Long Range) basierende Funktechnologie im unlizenzierten ISM-Band (863-870 MHz in Europa) eine kostengünstige und sichere Alternative für die Zweiwege-Kommunikation dar.

Die Datenübertragung erfolgt mit einer eingebetteten Ende-zu-Ende-AES128-Verschlüsselung. In Abhängigkeit von der örtlichen Umgebung und deren Bedingungen eignet sie sich für Entfernungen bis zu zehn km im freien Feld, drei km in der Stadt oder einem km in großen Gebäudekomplexen und ist mit geringem Aufwand realisierbar. Es ist keine SIM-Karte und kein Telekommunikationsprovider notwendig.

Mit dem UWP-A ist ein Gateway verfügbar, das die Daten der Energiemessgeräte von Carlo Gavazzi via Modbus RTU RS485 erfasst und entweder an LoRaWAN-Systeme von Drittanbietern oder über ein privates Netzwerk an den Master-Konzentrator UWP-M mit LoRa-Technologie überträgt. Vom UWP-M werden die Daten an die Überwachungs- und Steuerungseinheit UWP 3.0 weitergegeben, die als Web-Server dem Anwender die gesammelten Daten online verfügbar macht.

Drahtlose M-Bus-Kommunikation

In der Baureihe der Energiezähler EM24 hat Carlo Gavazzi die MID-zertifizierte EM24-W1-Version für die drahtlose M-Bus-Kommunikation (wM-Bus) ergänzt. Dieses Gerät für DIN-Schienenmontage vereinigt drahtlose M-Bus-Kommunikation und einen Energiezähler mit MID-Zertifizierung in einem nur 5 TE breiten Gehäuse. Die EM24-W1-Version ist für Direktmessung bis 65 A und mit 5A-Wandler-Messeingang verfügbar. Die Antenne für die drahtlose Kommunikation ist von außen unsichtbar ins Gerät integriert. Optional wird eine Version mit einer externen Antenne angeboten, wenn der Energiezähler beispielsweise in Metallschränken oder in Kellerräumen montiert wird. Für die einfache Parametrierung ist die kostenlose Software UCS (Universal Configuration Software) verfügbar.

Für Wohn- und Dienstleistungsimmobilien

In Gebäuden ermöglicht die EM24-W1-Version die kostengünstige Implementierung eines kabellosen wM-Bus-Funksystems, über das Energiedienstleister und Gebäudemanager den Verbrauch von Strom für rechtsgültige Anteilsabrechnungen erfassen können. Die Datenübertragung vom Messgerät bis zum Datensammler erfolgt verschlüsselt. Für industrielle Anwendungen ohne festinstalliertes Kommunikationsnetz eignet sich die EM24-W1-Version ebenfalls, wenn Energieverbrauchsdaten von unterschiedlichen Stellen für das Energiemanagement oder die Zuweisung zu Kostenstellen erfasst werden sollen.
