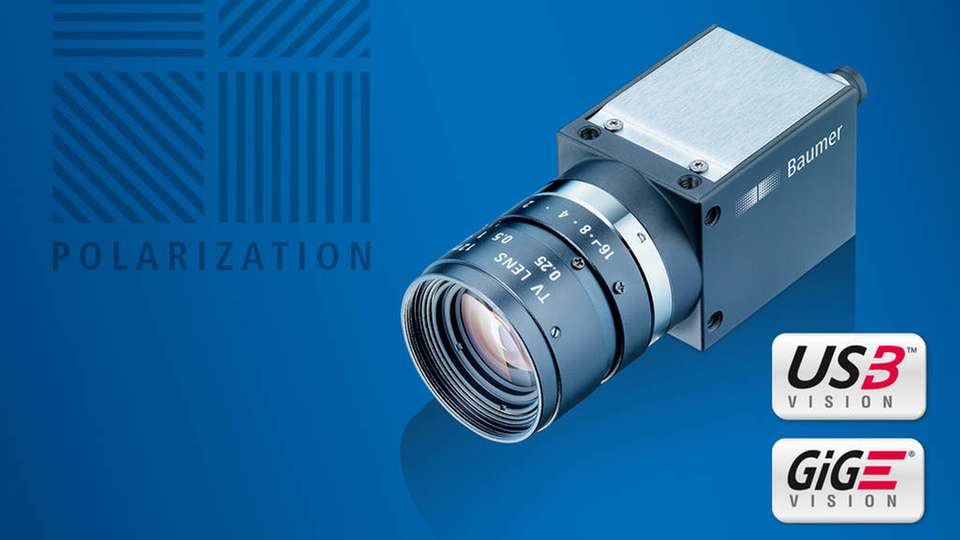

Die neuen Polarisationskameras der CX-Serie eignen sich für die Qualitätskontrolle bei der Glasproduktion, bei der Herstellung von Kohlefasergeweben (CFK) oder für die Oberflächeninspektionen reflektierender Materialien.

Bild: Baumer

CMOS-basierte Polarisationskamera Vielfältige Anwendungsmöglichkeiten der industriellen Bildverarbeitung

17.10.2018

Die neuen CMOS-basierten GigE und USB 3.0 Polarisationskameras der CX-Serie von Baumer nutzen die Polarisationseigenschaften des Lichts und ermöglichen damit vielfältige neue industrielle Bildverarbeitungsanwendungen, z.B. bei der Qualitätskontrolle von Glas, Kohlefasergewebe (CFK) oder reflektierenden Oberflächen.

Die Kameras setzen den 5 Megapixel Global Shutter Sensor IMX250MZR von Sony ein, der über eine zusätzliche Polarisationsschicht, bestehend aus vier Polarisationsfiltern (0°, 90°, 45°, 135°), auf Pixelebene verfügt. So reicht eine Aufnahme aus, um gleichzeitig den Polarisationsgrad und Polarisationswinkel des polarisierten Lichts ganz ohne Filterwechsel zu erfassen. Dank des effektiven Zusammenspiels zwischen integriertem Auswertealgorithmus und Baumer GAPI SDK werden nur die Polarisationsinformationen ausgegeben. Applikationen lassen sich so inline lösen und sehr flexibel, einfach und kostengünstig umsetzen. Die Serienproduktion der neuen Kameras startet im 4. Quartal 2018.

Physikalische Erweiterung des menschlichen Auges

Mit den CX-Polarisationskameras werden physikalische, für das menschliche Auge nicht erfassbare Materialeigenschaften sichtbar und auswertbar, um Fertigungsprozesse zu optimieren, Ausschuss zu reduzieren oder Qualität zu verbessern. Großen Mehrwert generieren sie somit zum Beispiel in der Glasindustrie bei der Qualitätssicherung während der Produktion von Glasartikeln wie Flaschen oder Ampullen. Dank der Erfassung des kompletten linearen Polarisationszustandes werden mechanische Restspannungen, die die Instabilität und Bruchgefahr erhöhen, sicher erkannt. Auch die Herstellung von Kohlefasergeweben für die Automobil- oder Luftfahrtindustrie kann vom Einsatz der Kameras profitieren.

Die schwach reflektierenden, kontrastarmen Karbonfasern sind stark polarisierend, weswegen der Faserverlauf des Gewebes, der entscheidenden Einfluss auf die Materialstabilität hat, effizient geprüft werden kann. Durch eine Polarisationskalibrierung ab Werk, wird eine Winkelauflösung von 1° erreicht. So sind kleinste Abweichungen der Faserrichtung detektierbar. Auch bei der Kontrolle von reflektierenden oder glänzenden Oberflächen wie Metall punkten die neuen CX-Kameras. Durch die Selektion einer Polarisationsrichtung können Glanzeffekte effektiv reduziert werden, um z.B. Kratzer besser zu erkennen oder Codes sicher lesen zu können.

Baumer auf der Vision in Stuttgart, vom 6. bis zum 8. November: Halle 1, Stand 1F32.
