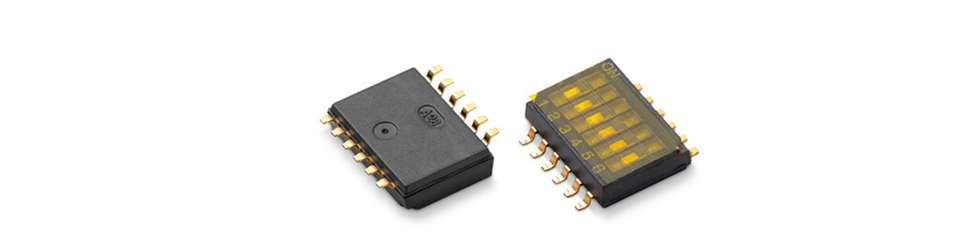

Da elektronische Systeme immer kleiner werden, müssen Entwickler Schalter in zunehmend kompakten Layouts integrieren, ohne die elektrische Leistung oder Fertigungseffizienz zu beeinträchtigen. Die TDB-Serie erfüllt diese Herausforderungen mit einem verkleinerten internen Mechanismus. Sie besitzt eine Grundfläche mit 1,27-mm-Halbrastermaß und ermöglicht eine höhere Bauteildichte. Gleichzeitig ist eine robuste elektrische und mechanische Zuverlässigkeit gewährleistet.
Die TDB-Serie verfügt über vergoldete Gabelkontakte für eine stabile Signalübertragung mit geringem Widerstand sowie über eine oberseitig bandversiegelte Bauweise. Diese ermöglicht automatisiertes Oberflächenmontage-Löten und eine Reinigung mit Wasser nach dem Reflow-Löten. Die TDB-Serie ergänzt die TDA-Serie von C&K und bietet zusätzliche Designflexibilität für Anwendungen, die ultrakompakte DIP-Schalter für die Oberflächenmontage benötigen.
Mit Kontaktbelastbarkeiten von bis zu 50 V DC, 100 mA (Dauerstrom) sowie einer mechanischen und elektrischen Lebensdauer von 1.000 Schaltzyklen ermöglicht die TDB-Serie zuverlässige Konfigurationseinstellungen in einer Vielzahl von Steuerungssystemen mit geringem Stromverbrauch. Die Schalter sind mit Standard-SMT-Prozessen kompatibel und werden im Röhren- oder Band- und Rollenformat geliefert, um die Anforderungen von Massenproduktionsumgebungen zu erfüllen.
„Für hohe Zuverlässigkeit bei begrenztem Platz bietet die TDB-Serie eine passende Lösung für Entwickler“, sagt Jesus Santos, Global Product Manager bei Littelfuse. „Das ultrakompakte Format, vergoldete Kontakte und die waschbare Versiegelung unterstützen auch dichte und anspruchsvolle Anwendungen.“
Märkte und Anwendungen
Industrielle Steuerungsgeräte
Stromversorgungen und Wechselrichtersysteme
Sicherheits- und Brandmeldeanlagen
Gebäudeautomation und Rauchmelder
IoT-Geräte für Endverbraucher und Smart-Home-Geräte
FAQs: Weitere Informationen zu TDB-DIP-Schaltern
1. Wodurch unterscheidet sich die TDB-Serie von herkömmlichen DIP-Schaltern?
Die TDB-Serie nutzt ein Oberflächenmontage-Design mit 1,27-mm-Halbrastermaß, das den Platzbedarf auf der Leiterplatte deutlich reduziert und gleichzeitig die automatisierte SMT-Montage sowie Waschprozesse unterstützt.
2. Welche Vorteile bietet die Top-Tape-Abdichtung für die Fertigung?
Die Abdichtung schützt die internen Kontakte während des Reflow-Lötens sowie der Reinigung mit Wasser und verbessert so die Erträge und langfristige Zuverlässigkeit in der Massenproduktion.
3. Welche elektrischen Leistungsmerkmale können Entwickler erwarten?
TDB-Schalter bieten Nennwerte von bis zu 50 V DC und 100 mA im Dauerbetrieb, einen maximalen Kontaktwiderstand von 100 mΩ sowie eine mechanische und elektrische Lebensdauer von 1.000 Schaltzyklen.
4. Welche Konfigurationen sind verfügbar?

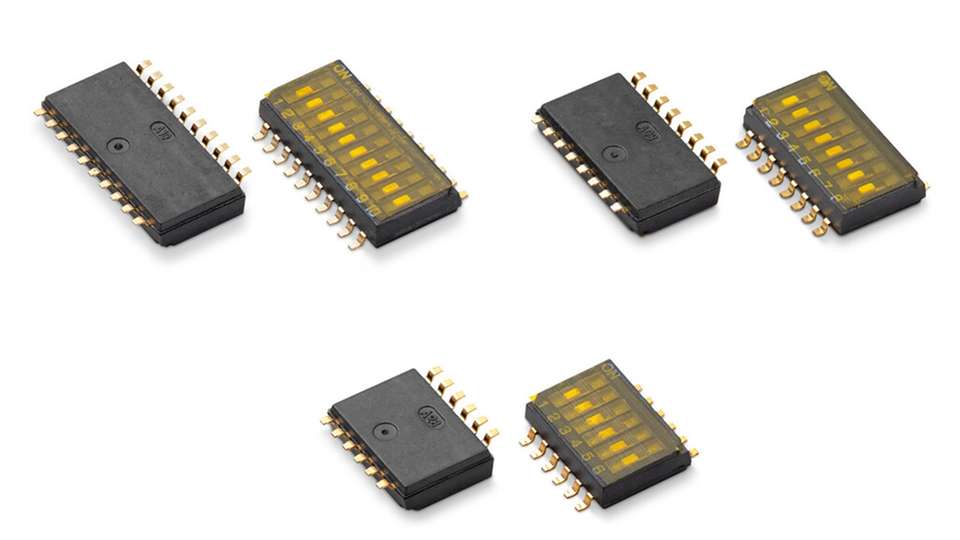

Die Serie ist in Ausführungen mit 2, 4, 6, 8 und 10 Positionen erhältlich, sodass Entwickler die Konfigurationsdichte an die Anwendungsanforderungen anpassen können.
5. Wie fügt sich TDB in das DIP-Schalter-Portfolio von C&K ein?
TDB ergänzt die TDA-Serie durch eine kompaktere Alternative mit Halbrastermaß für Designs, bei denen der Platz auf der Leiterplatte sehr begrenzt ist.
Verfügbarkeit
Die TDB-DIP-Schalter sind im Röhren- oder Band- und Rollenformat verfügbar. Muster sind über autorisierte Littelfuse-Vertriebspartner weltweit erhältlich. Eine Liste der Littelfuse-Händler ist hier zu finden.
