Die flexible Positionierung der Bauteile durch den Einsatz eines 6-Achs-Roboters spart Zeit und Kosten.

Bild: Heitec

2D-Röntgenprüfungen Prüfung von großvolumigen Bauteilen in kurzer Zeit

20.05.2019

Mit der robotergeführten, vollautomatischen 2D-Röntgenanlage HeiDetect Flex Robot lassen sich großvolumige Bauteile in kurzer Zeit mit hoher Zuverlässigkeit prüfen. Das System des Automatisierungsspezialisten Heitec kann in jeden Produktionsprozess integriert werden. Dank des geringen Flächenbedarfs, der vollständigen Einhausung und der robusten Bauweise ist es für die extremen Bedingungen im Gießereiumfeld besonders geeignet.

Mit variablen Belade- und Zuführkonzepten sowie einer individuellen Auswertesoftware kann HeiDetect Flex Robot exakt auf die jeweiligen Produktionsanforderungen angepasst und bei Bedarf erweitert werden. Durch den modifizierbaren Greifer ist ein sicheres Handling von Bauteilen mit variabler Form, Größe und Gewicht möglich – selbst bei komplexen Geometrien. So können insbesondere Strukturteile aus Aluminium problemlos, schnell und zuverlässig geprüft werden.

Prozesse vereinfachen und verbessern

Die 2D-Röntgenanlage arbeitet vollautomatisch durch die Be- und Entladung mit Industrierobotern oder anderen Handling-Systemen. Beispielsweise können durch den Einsatz eines 6-Achs Roboters Aluminiumgussteile so schnell positioniert werden, dass damit auch die Prüfung im Inline-Betrieb in der Massenfertigung gewährleistet ist. Zeitsparend wirkt sich ebenfalls die große Eingangsfläche des XEye Detektors aus, der weniger Prüfpositionen notwendig macht. Durch die leistungsfähige Bildverarbeitung lassen sich Gießfehler wie Lunker, Poren, Nester und Fremdkörper erkennen und klassifizieren. Defekte sind ab einem Bereich von drei Prozent der durchstrahlten Wandstärke erkennbar. Großflächige Oxide können ab einer Größe von einem Prozent der Wandstärke detektiert werden. Fehlerhafte Teile können so im frühen Stadium des Produktionsprozesses, also vor der weiteren Bearbeitung, aussortiert werden.

Zuverlässige Prüfergebnisse ohne Fehler

Die Bildauswertesoftware ISAR des Fraunhofer-Entwicklungszentrums Röntgentechnik (EZRT) liefert eine nahezu pseudofehlerfreie Auswertung mit stabiler Bildqualität. Dies garantiert zuverlässige Prüfergebnisse, ohne Verzerrungen und Helligkeitsschwankungen, sogar ohne die sonst übliche Nachparametrierung. Dank der intuitiven Bedienung ist es für Mitarbeiter sehr einfach, Prüfparameter kundenspezifisch einzustellen. Prüfergebnisse können anschließend in Echtzeit an die Produktion übermittelt werden. Die Remote-Parametrierung erfolgt offline während des laufenden Betriebs. Stillstandszeiten werden so vermieden.

Bildergalerie

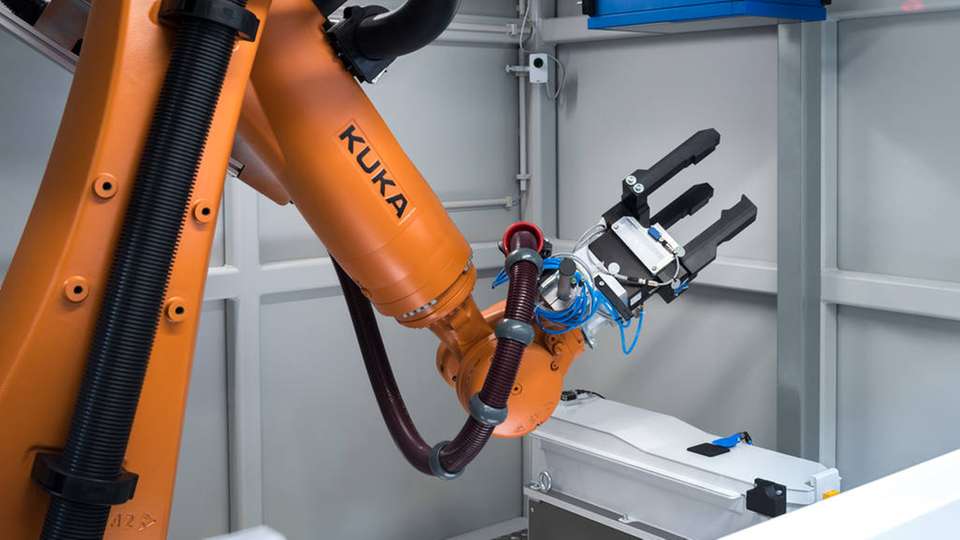

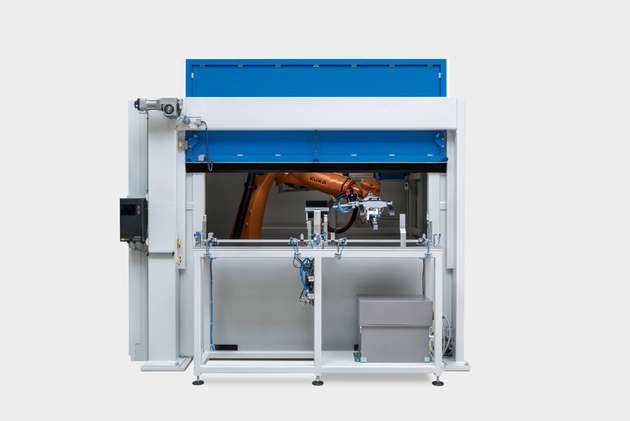

  • Die Röntgenprüfanlage HeiDetect Flex Robot bietet durch den integrierten Industrieroboter viel Flexibilität und eine hohe Durchsatzrate – ideal für den Inline-Betrieb in der Massenfertigung von Aluminiumgussteilen.

    Bild: Heitec
