Zeitrelais sind elektromechanische oder elektronische Geräte, die einen Stromkreis nach einer voreingestellten Zeit öffnen oder schließen und somit die präzise Abfolge von Prozessen in der industriellen Automatisierung sicherstellen. Ihre Bedeutung liegt in der Fähigkeit, Abläufe zu steuern, die eine exakte zeitliche Koordination erfordern, und tragen maßgeblich zur Effizienz und Automatisierung von Systemen bei, indem sie beispielsweise Lastspitzen vermeiden und die Energieeffizienz fördern.
Es gibt verschiedene Typen von Zeitrelais, die sich in ihrer Funktionsweise unterscheiden:
Einschaltverzögerung (On-Delay): Dieser gebräuchlichste Typ startet die Zeitmessung bei Anlegen einer Spannung und erregt den Ausgang nach Ablauf der eingestellten Zeit. Er wird beispielsweise in Förderbändern eingesetzt, um sicherzustellen, dass die korrekte Geschwindigkeit erreicht ist, bevor der nächste Prozessschritt beginnt, oder zum gestaffelten Anlauf großer Motoren, um Stromspitzen zu vermeiden.
Ausschaltverzögerung (Off-Delay): Dieses Relais erregt den Ausgang bei Anlegen eines Triggers und beginnt die Zeitmessung, sobald der Trigger entfernt wird. Nach Ablauf der Zeit wird der Ausgang entregt. Anwendungen finden sich etwa bei Aufzugtüren, die sich erst nach einer bestimmten Zeit schließen, oder zur Nachlaufkühlung von Motoren.
Einschaltwischer (One-Shot/Interval-On): Dieser Typ löst nur einmal aus. Der Ausgang ist bei Anlegen der Spannung sofort erregt und wird nach einer festen Zeit wieder entregt. Er wird häufig in Dosieranlagen zur präzisen Abgabe von Produktmengen oder in Schweißgeräten für Zeitanpassungen eingesetzt.
Blinkrelais (Flasher/Recycle Timer): Diese Relais schalten in einem bestimmten Rhythmus ein und aus. Klassische Beispiele sind Ampeln oder Sprinkleranlagen, die in festen Intervallen arbeiten, sowie Pumpensteuerungen zur Vermeidung von Überhitzung durch zyklisches Ein- und Ausschalten.
Multifunktionsrelais: Moderne Multifunktionsrelais vereinen mehrere dieser Zeitfunktionen – wie Ansprechverzögerung, Rückfallverzögerung, Taktgeber oder Wischrelais – in einem einzigen kompakten Gerät. Dies erhöht ihre universelle Einsetzbarkeit und reduziert die Komplexität in Schaltschränken, da ein einziges Relais vielfältige Aufgaben übernehmen kann.
Diese Typen sind grundlegend für sequenzielle und zeitgesteuerte Prozesse in allen Bereichen der industriellen Automatisierung.
Praktische Features: NFC und App-Steuerung

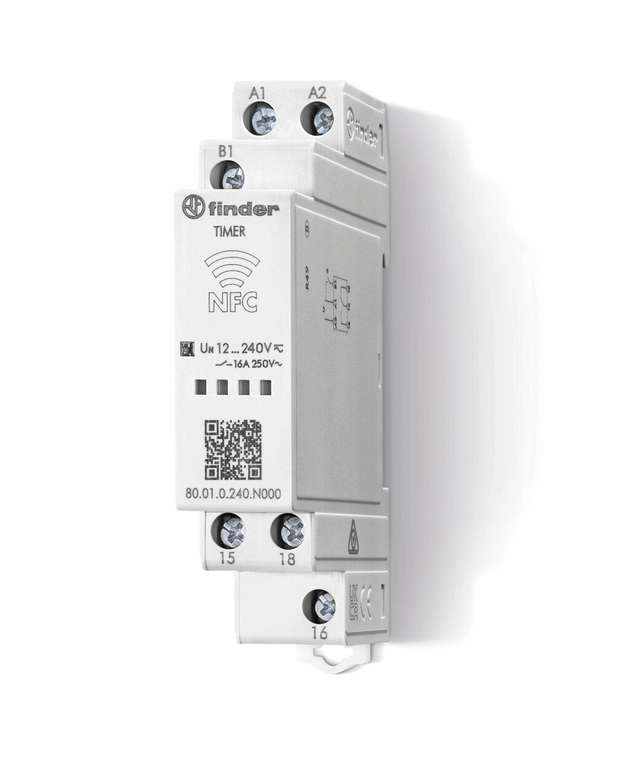

Technologische Fortschritte haben das Zeitrelais zu einem hochmodernen Bauteil gemacht. Das Finder Zeitrelais 80.01 mit NFC-Funktion ist hier ein passendes Beispiel. Es kann schnell und einfach über NFC programmiert werden, und das Wichtigste: Es benötigt dafür keine externe Stromversorgung. Diese NFC-Funktion bietet nicht nur eine einfache und intuitive Programmierung, sondern steigert auch die Effizienz durch Automatisierung manueller Prozesse, verbessert die Sicherheit und Nachvollziehbarkeit, senkt Kosten durch minimierte Fehlerraten und ermöglicht Echtzeit-Datenzugriff für schnelle Entscheidungen in dynamischen Umgebungen. Diese Eigenschaft ist ein entscheidender Vorteil für Installation und Wartung, da sie zu erheblicher Zeitersparnis im Feld führt, die Sicherheit erhöht, da keine Arbeit an unter Spannung stehenden Geräten nötig ist, und eine hohe Flexibilität bietet, da die Programmierung auch vor der Installation möglich ist.
Das Relais bietet sieben vielseitige Zeitfunktionen, darunter Einschaltverzögerung, Einschaltwischer, Blinkgeber (pulsbeginnend), Ausschaltverzögerung, Ansprech- und Rückfallverzögerung, Einschaltwischer über Startkontakt und Asymmetrischer Blinkgeber (pausenbeginnend). Diese Funktionsvielfalt ermöglicht eine hohe Vielseitigkeit für unterschiedlichste Steuerungsaufgaben und trägt zur Reduzierung der Lagerhaltung bei, da weniger verschiedene Relais-Typen erforderlich sind. Weitere Kernmerkmale umfassen seine Multi-Spannungsfähigkeit (12 – 240 V AC/DC), die Flexibilität bei der Integration in verschiedene Systeme gewährleistet und somit eine globale Einsetzbarkeit ermöglicht. Die Programmierung erfolgt komfortabel über die begleitende Finder Tool Box App, die sowohl für Android- als auch für iOS-Smartphones verfügbar ist. Diese App-Steuerung bietet eine hohe Benutzerfreundlichkeit, da Einstellungen direkt vor Ort vorgenommen werden können. Die Möglichkeit, das Relais ohne Stromversorgung zu programmieren, ist ein sehr praktisches Feature, die direkt zu einer Verkürzung der Installationszeit, erhöhter Sicherheit und größerer Flexibilität bei der Feldinstallation führt.
Praxisbeispiele: Zeitrelais in der industriellen Anwendung
Zeitrelais sind in einer Vielzahl von industriellen Anwendungen unverzichtbar, wo sie zur Steigerung der Effizienz, Verbesserung der Sicherheit und Optimierung von Prozessen beitragen. In modernen Produktionslinien ermöglichen sie das automatische Ein- und Ausschalten von Anlagenteilen, was manuelle Eingriffe reduziert und die Gesamteffizienz verbessert. Sie sind entscheidend für die koordinierte, sequentielle Einschaltung von Lasten, um Lastspitzen zu vermeiden und somit die Netzstabilität zu gewährleisten und Energie zu sparen. Konkrete Beispiele umfassen:
Effizienzsteigerung in der Produktion: Bei Förderbändern stellen On-Delay Relais sicher, dass die korrekte Betriebsgeschwindigkeit erreicht ist, bevor Material zugeführt wird, um Staus und Schäden zu vermeiden. In Abfüllanlagen steuern One-Shot Timer die präzise Abgabe von Produktmengen, was Konsistenz gewährleistet und Abfall reduziert. Bei Pumpensteuerungen schalten Recycle Timer Pumpen in Intervallen ein und aus, um Überhitzung zu vermeiden und den Energieverbrauch zu optimieren, was besonders in HLK-Systemen oder Bewässerungsanlagen relevant ist.
Sicherheitsaspekte und Prozessoptimierung: Zeitrelais sind in kritischen Infrastrukturen wie Aufzügen und Hebeanlagen für präzise Steuerung und die Einhaltung von Sicherheitsstandards unerlässlich, indem sie beispielsweise Türschließzeiten regeln. In Gasregelsystemen können Off-Delay Relais gefährliche Situationen wie Gaslecks verhindern, indem sie die Gaszufuhr nach einer Verzögerung sicher unterbrechen. Im Bereich der modernen Gebäudetechnik steuern Zeitrelais Beleuchtungssysteme (oft als „Minuterie“ bekannt), Klimaanlagen, Lüftungs- und Heizungsanlagen, was nicht nur der Energieeinsparung dient, sondern auch Komfort und Sicherheit erhöht. Ein Beispiel hierfür sind Recycle Timer in Klimaanlagen, die den Kompressor zyklisch ein- und ausschalten, um Überhitzung zu verhindern und einen effizienten Betrieb zu gewährleisten.
Das Zeitrelais, einst ein einfaches elektromechanisches Bauteil, hat sich zu einem hochpräzisen, multifunktionalen und vernetzbaren Element entwickelt. Es ist für die komplexen Anforderungen von Industrie 4.0 und darüber hinaus unerlässlich geworden. Technologische Innovationen wie die NFC-Programmierung beim Finder Zeitrelais 80.01 vereinfachen Prozesse, reduzieren Fehlerquellen und steigern die Effizienz im Vergleich zu älteren Relais deutlich.
