Schutzgerät für EHZ So schützen Sie Ihren Stromzähler vor Überspannung

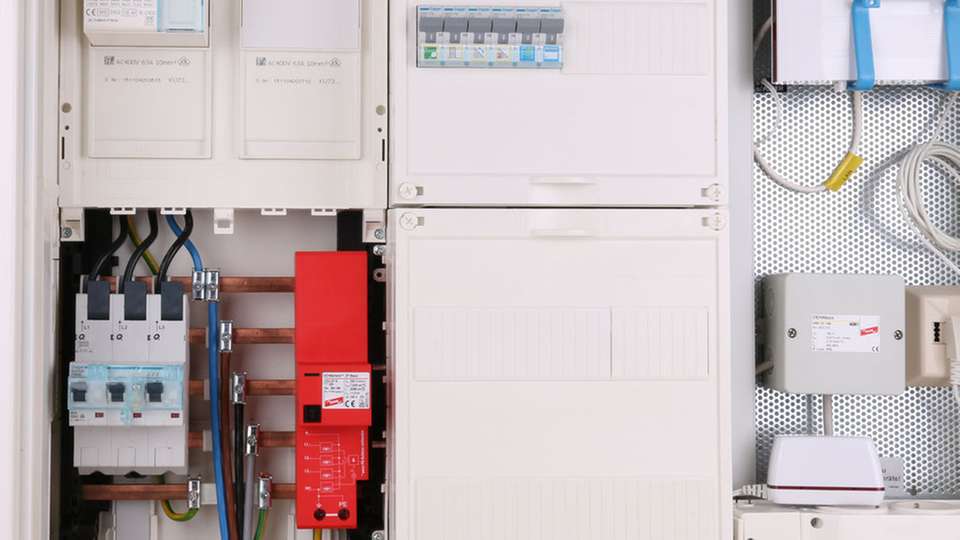

Dehns neues Schutzgerät Dehn Shield ZP Basic ist ohne Werkzeugeinsatz direkt auf das 40 mm-Sammelschienensystem im unteren Anschlussraum des Zählerplatzes aufrastbar.

Bild: Dehn+Söhne
03.11.2016

Zum Schutz von elektronischen Haushaltszählern (EHZ) ist es ratsam, die erste Stufe des Überspannungsschutzes in Energieflussrichtung vor dem Zähler einzurichten. Möglich ist dies mit dem neuen Schutzgerät Dehn Shield ZP Basic, das Sicherheit und Platz im Nachzählerbereich schafft.

Bei der Errichtung von Wohn- oder Zweckbauten ist ab 1. Oktober 2016 entsprechend der neuen Normen DIN VDE 0100-443 und DIN VDE 0100-534 der Überspannungsschutz Pflicht. So sollen transiente Überspannungen infolge atmosphärischer Einflüsse, die über das Stromversorgungsnetz in das Gebäude übertragen werden, so nah wie nur möglich am Hausanschluss begrenzt und deren Energie abgeleitet werden.

Einfacher Überspannungsschutz für Stromzähler

Das Überspannungsschutzgerät Dehn Shield ZP Basic von Dehn+Söhne lässt sich ohne Werkzeug auf das 40-Millimeter-Sammelschienensystem im unteren Anschlussraum des Zählerplatzes aufrasten.

Die Funktionskontrolle des Ableiters erfolgt mittels einer Leuchtanzeige, die durch einen Taster aktiviert wird. Dadurch und durch den Aufbau als reiner Funkenstrecken-Ableiter ist der Kombi-Ableiter Dehn Shield ZP Basic leckstrom- und betriebsstromfrei. Die Verwendung eines Funkenstrecken-Ableiters ermöglicht auch bei kleinen Sicherungen im Hausanschlusskasten (HAK) die erforderliche Folgestrom-Ausschaltselektivität. Somit wird die Versorgung nicht unerwünschterweise unterbrochen, wenn Hausanschlusssicherungen ausgelöst werden.

Seine betriebsstromfreie Funktions-/Defektanzeige für jeden Schutzpfad gibt sofort Auskunft über die Betriebsbereitschaft des Ableiters.

Abgesichert gemäß geltenden Normen

Die Auslegung der Geräteparameter sowie das gesamte Gerätekonzept erfüllt lückenlos die Anforderungen der VDN-Richtlinie für den Einsatz von Überspannungsschutzgeräten in Hauptstrom-Versorgungssystemen und natürlich die Anforderungen entsprechend der neuen DIN VDE 0100-443 und -534.

Wellenbrecher gegen Überspannung

Die platzsparende Gerätefamilie von Dehn+Söhne hat ein Ableitvermögen von 7,5 kA (10/350 μs) und 20 kA (8/20 μs) pro Pol. Typisch für auf Funkenstrcken basierende Typ-1-Ableiter verfügen sie über eine Wellenbrecherfunktion, welche nur eine Funkenstrecke mit ihrer spannungsschaltenden Charakteristik besitzt. Sie reduziert die Blitzenergie soweit, dass nachfolgende Schutzstufen oder Endgeräte sie beherrschen können.

So vereint der Dhen Shielt ZP Basic als Kombi-Ableiter den Blitzschutzpotezialausgleich und den zu Endgeräten koordinierten Überspannungsschutz in nur eine Ableiterstufe. Dadurch unterscheidet sich Dehn Shielt ZP Basic von den Varistorableitern in dieser Anwendungs- und Leistungsklasse.

Benutzerfreundliche Montage

Die Auswahl der Dehn Shield ZP-Geräte lässt sich einfach treffen: Über die Netzform der vorhandenen Niederspannungs-Verbraucheranlage im Verbindung mit der Gerätetypbezeichnung. Im Vergleich zu Hutschienen-SPDs fällt die Montage einfach und zeitsparend aus - Grund ist die Installation auf das 40-Millimeter-Sammelschienensystems.
