Wie gefährlich die Arbeit in Pipelines sein kann, zeigt ein tragischer Unfall, der sich 2007 in einem Kraftwerk in Colorado ereignete. Als Arbeiter im Inneren einer Druckrohrleitung, die Wasser zu den Turbinen leitet, eine Epoxidharzbeschichtung auftrugen, entzündete sich ein brennbares Lösungsmittel. Fünf Menschen kamen ums Leben.
Fernsteuerbare Roboterplattform

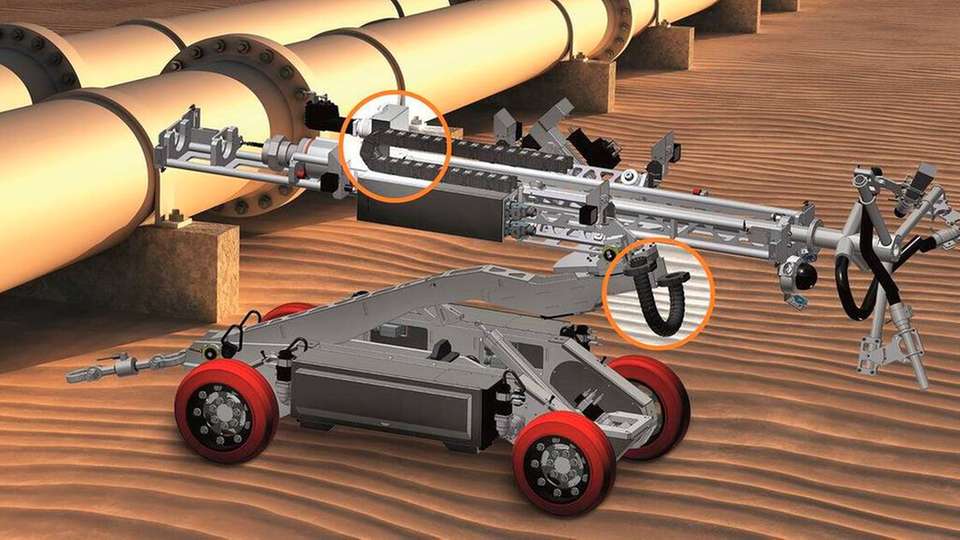

Ein Schicksal, das Remote Orbital Installations (LLC) und Big Sky Engineering anderen Arbeitern ersparen möchten. Die beiden US-amerikanischen Unternehmen haben deshalb den Crawler entwickelt: eine fernsteuerbare Roboterplattform auf vier Rädern, die durch Rohrleitungen fährt, die Innenwände mit einem Strahlwerkzeug reinigt und mit Epoxidharz neu auskleidet. Die Arbeiter befinden sich währenddessen in Sicherheit, am anderen Ende der Steuerleitung.
Doch bevor der Crawler bereit für den Einsatz war, mussten die Ingenieure einige Herausforderungen meistern. Unter anderem galt es, Bauteile zu finden, die der schmutzigen und feuchten Umgebung im Inneren der Pipeline standhalten. Ansonsten könnten Ausfälle dazu führen, dass Arbeiter das Rohr betreten und sich in Gefahr bringen müssten.
Zu diesen Bauteilen zählten Führungen, die Energie- und Datenleitungen des Roboters vor Beschädigungen durch unkontrollierte Bewegungen schützen sollen.
Energieketten aus Hochleistungskunststoff
Fündig wurden die US-amerikanischen Konstrukteure jenseits des Atlantiks bei Igus. Die Energieketten des Plastics-motion-Anbieters übernehmen an mehreren Stellen die Führung von Energie- und Datenleitungen. Sie führen beispielsweise die Leitungen des Mechanismus, der die Radbreite des Crawlers auf den Rohrdurchmesser einstellt. Ebenso Leitungen des Auslegers, der für die Höhenverstellung der Werkzeuge verantwortlich ist.
Für die Sicherheit von hängenden Leitungen sorgen geschlossene Energieketten der Triflex-Serie, die mit tordierbarern Kettengliedern kontrollierte, dreidimensionale Bewegungen ermöglichen.
Alle Energieketten im Crawler bestehen aus einem verschleißfesten, robusten, chemikalienbeständigen und korrosionsfreien Hochleistungskunststoff, der auch widrigsten Umgebungen über Jahre zuverlässig standhält. „Die Langlebigkeit der Produkte von Igus war entscheidend für den Erfolg des Crawlers“, bestätigt Ingenieur Mike Kronz. „Wir haben mehrere Projekte durchgeführt und hatten keinen einzigen Ausfall.“
Anmeldung zum Vector Award 2022
Der Roboter Crawler ist ein Beispiel für einen Einsatz von Energieketten, der sich durch wirtschaftliche Effizienz und Mut zur Kreativität auszeichnet. Vergleichbare Anwendungen sucht Igus für den Vector Award 2022, ein Wettbewerb, der einzigartige Energieführungslösungen prämiert.
Eine Expertenjury, bestehend aus Vertretern der Wissenschaft, Industrie und Fachmedien, bestimmt die Gewinner zur Hannover Messe 2022. Das Preisgeld beträgt für den goldenen Aector Award beträgt 5.000 Euro. Einsendeschluss ist der 11. Februar 2022.
