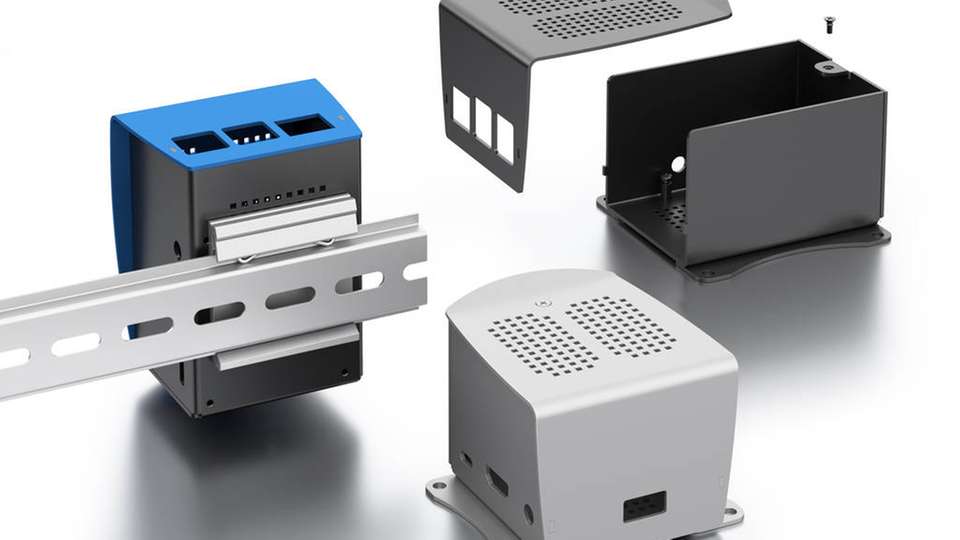

Die soliden Raspberry-Pi-Gehäuse setzen sich aus einer Ober- und Unterschale zusammen, welche jeweils aus einem gestanzten und gebogenen Aluminiumblech der Materialstärke von 1,5 mm bestehen. Die jeweilige Platine wird mithilfe von M-2,5-Linsenkopfschrauben an vier Abstandsbuchsen aus Stahl in der Unterschale befestigt.
Ein schneller Zugriff auf das Gehäuseinnere wird durch die Befestigung der Oberschale an die Unterschale mit nur einer Schraube sowie einem speziellen Feder-Nut-System an der Frontseite des Gehäuses ermöglicht. Die montagefreundliche Konstruktion ermöglicht einen einfachen Zugriff auf die GPIO-Pins des Raspberry Pi.
Die neue Gehäuseserie und deren hoher Innenaufbau erlaubt das Stapeln von mehreren Hardware-Attached-on-Top-Platinen im Gehäuse. Der Zugriff auf den microSD-Kartenslot erfolgt von außen, sodass ein Öffnen des Gehäuses nicht notwendig ist.
Ausstattung und Montagemöglichkeiten
Die integrierten Lüftungsöffnungen in der Ober- und Unterschale sollen für eine gute Wärmeabfuhr sorgen, was besonders bei der Verwendung zusätzlicher Elektronik im Gehäuse von Vorteil ist. Des Weiteren wird hierdurch die natürliche Konvektion beziehungsweise ein Wärmeaustausch mit der Umgebung gewährleistet. Für spezielle mechanische Anpassungen oder kundenspezifischen Vorgaben bietet Fischer Elektronik ebenfalls ein Bearbeitungsportfolio.
Je nach Bedarf und Anwendung können alle RSP-Gehäuse mit rutschfesten, einseitig klebenden, transparenten Gerätefüßen ausgestattet werden. Wird kundenseitig eine Wandmontage gewünscht, so können optionale Befestigungslaschen ausgewählt werden. Darüber hinaus ist eine angepasste Standardmonitorhalterung gemäß VESA MIS-D 75 x 75 sowie eine Hutschienenbefestigung auszuwählen und zu bestellen.
Lieferumfang und Farbvarianten
Ein dekoratives Erscheinungsbild der Gehäuseserie RSP wird durch eloxierte Oberflächen erreicht. Die Gehäuse sind komplett naturfarbig (ME) oder schwarz (SA) eloxiert. Farblich abgesetzte Gehäusevarianten sind durch weitere Standardeloxalfarben in blau (ähnlich RAL 5015), rot (ähnlich RAL 3001), orangegold (ähnlich RAL 1028), grün (ähnlich RAL 6032) und violett (ähnlich RAL 4008) gegeben, wobei die jeweilige Unterschale in schwarz ausgeführt wird.
Der Lieferumfang des Gehäuses beinhaltet die Ober- und Unterschale, Schrauben zur Befestigung der Platine und zur Fixierung der Oberschale, vier rutschfeste und einseitig klebende Gerätefüße. Weitere optionale Ausstattungsmerkmale sind durch zwei Befestigungslaschen, eine Monitorhalterung und Hutschienenbefestigung gegeben.
