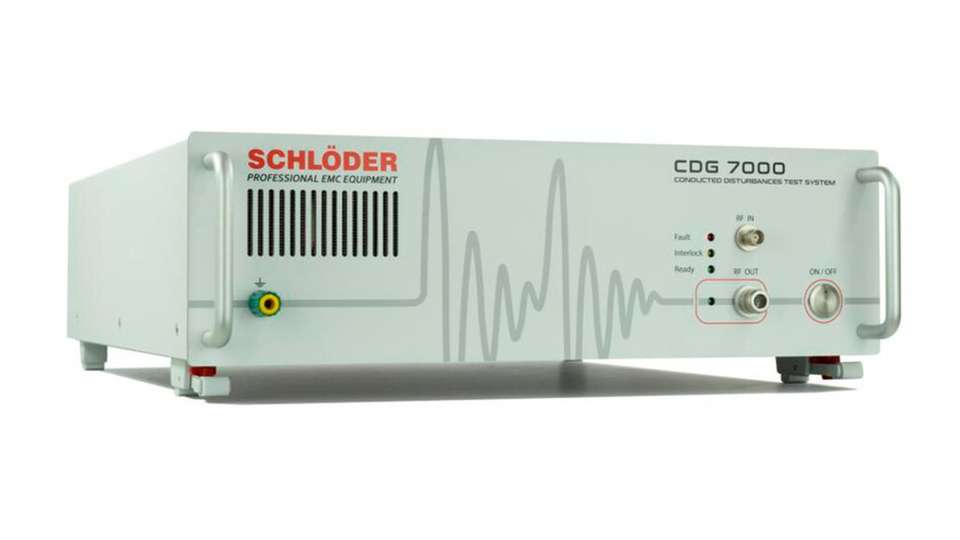

Der CDG 7000 ist ein Prüfgenerator für alle Normen zur Störfestigkeit gegen leitungsgeführte Störgrößen, die durch hochfrequente Felder induziert werden – einschließlich BCI-Prüfungen (ISO 11452-4). Eines der sehr wenigen kombinierten IEC 61000-4-6-Prüfsysteme, das den HF-Signalgenerator, einen HF-Leistungsverstärker, ein Drei-Kanal-HF-Voltmeter und einen Richtkoppler enthält.
Der CDG 7000 erzeugt Störungen gemäß IEC / EN 61000-4-6 – Störfestigkeit gegen leitungsgeführte Störungen, die durch hochfrequente Felder induziert werden. Die Norm beschreibt einen Prüfaufbau, bei dem diese hochfrequenten Störungen auf einen Prüfling ohne komplizierten Aufbau mit Antennen, Feldinstrumentierung und geschirmten Räumen beeinflusst werden können.
Durch den Einsatz von Koppelnetzwerken und Koppelzangen werden Sinuswellen direkt in Leistungs- und Signalleitungen induziert. Der Prüfling behält dabei seinen ursprünglichen Platz in der Gerätestruktur, so dass das System in seiner Gesamtfunktion geprüft werden kann.
Leistungsmerkmale
Das kompakte Gerät besteht aus einem HF-Signalgenerator, einem HF-Leistungsverstärker, einem Drei-Kanal-HF-Voltmeter und einem Richtkoppler.
Frequenzbereich (Signalgenerator) 4 kHz bis 1.200 MHz
Der HF-Leistungsverstärker ist in drei verschiedenen Ausführungen erhältlich.
Die mitgelieferte Anwendungssoftware (HELIA 7 - Basic) ermöglicht umfangreiche Berichtsfunktionen und EUT-Monitoring, (HELIA 7 - BCI für BCI-Tests erforderlich).
einfache Erweiterung mit externem Verstärker über 2. Generatorausgang
SCPI-Befehlssatz ermöglicht die einfache Integration in eigene Softwaresysteme.
Schnittstellen: USB, LAN, GPIB (Option)
Temperaturmesseingang, zum Beispiel zur Überwachung und Anzeige der BCI-Klammertemperatur
Eingang für externe Pulsmodulation
konfigurierbarer, digitaler Acht-Kanal-Benutzeranschluss
Garantie drei Jahre
