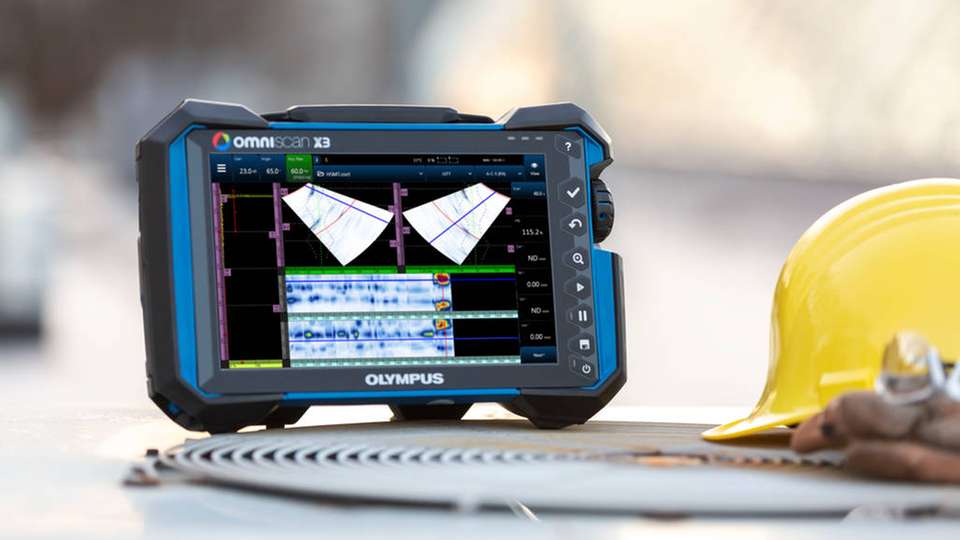

Die komplette Phased-Array-Toolbox ist für die Prüfung und Fehlerinterpretation beispielsweise von Schweißnähten ausgelegt.

Bild: Olympus

Phased-Array-Ultraschalltechnik Mit Ultraschall Fehler finden

05.11.2019

Olympus präsentiert das Ultraschall-Prüfgerät OmniScan X3, das den Prüfablauf von Schweißnähten, Rohren, Druckkesseln und Verbundwerkstoffen beschleunigen soll. Das Gerät arbeitet bei der mobilen Prüfung mit Phased-Array-Ultraschalltechnik PAUT.

Mit dem neuen Prüfgerät OmniScan X3 soll der gesamte Prüfablauf verbessert werden. Durch schnell konfigurierbaren Prüfeinstellungen und der Bilderfassung mittels Full Matrix Capture mit anschließender Bildverarbeitung mittels Total Focusing Method ist die Entscheidungsfindung unkomplizierter geworden. Nach Beendigung einer Prüfung können richtungsweisende Softwarefunktionen die Analyse und Berichterstellung vereinfachen.

Zusätzliche Features

Funktionen für die Phased-Array-Ultraschallprüfung, wie TOFD, zwei UT-Kanäle, acht Schallbündelgruppen und 16:64PR, 16:128PR oder 32:128P Konfigurationen, verbindet das Prüfgerät OmniScan X3 mit:

  • TFM/FMC mit einer Apertur bis zu 64 Elementen

  • Verbesserter Phased-Array-Bildverarbeitung, wie ein innovatives live TFM-A-Bild

  • AIM-Simulator für den TFM-Modus

  • 25 GB Dateigröße

  • Bis zu 1,024 Pixel × 1,024 Pixel TFM-Rekonstruktion und vier gleichzeitige live TFM-Übertragungsmodi

  • Vereinfachte Benutzeroberfläche mit integriertem Prüfplan

  • Drahtlose Konnektivität mit der Olympus Scientific Cloud (OSC) erleichtert die Gerätesoftware auf dem neusten Stand zu halten

Kalibrierung und Bilderzeugung

Eine integrierte, umfassende Planungshilfe sorgt dafür, dass Sie sich vor Prüfbeginn ein Bild vom Prüfablauf machen können. Damit kann das Fehlerrisiko reduziert werden. Der gesamte Prüfplan, einschließlich des TFM-Bereichs, kann in einem einfachen Ablauf erstellt werden.

Zusätzlich sollen verbesserte Kalibrierfunktionen und die Unterstützung einer gleichzeitigen Konfiguration von Sensor und Schallbündelgruppe, die integrierte Erstellung über Dual Linear, Matrix und Dual Matrix Array Sensor und die automatische Überprüfung des Vorlaufkeils, für eine schnellere Einrichtung des Geräts sorgen.

Das Gerät ist nach der Schutzart IP65 zertifiziert und gilt damit als staub- und wasserdicht. Zudem erzeugt es hochwertige Bilder, die Fehler zur einfacheren Interpretation noch deutlicher darstellen sollen. Im TFM-Modus können Prüfer geometrisch korrekte Bilder erzeugen, um die Eigenschaften von Fehlern zu bestätigen und bessere Bilder vom gesamten Volumen des Prüfteils erhalten.

Zusätzliche Funktionen für hervorragende Bilder umfassen ein A-Bild mit 16 Bit, Interpolation und Glättung, sowie einen klaren 10,6-Zoll-Bildschirm, der Herstellerangaben zufolge unter allen Lichtverhältnissen gut ablesbar ist.

Integrierte Interpretationshilfen

Das Prüfgerät OmniScan X3 beschleunigt die Analyse und die Berichterstellung, sowohl auf dem Gerät als auch auf einem PC. Das Gerät umfasst zudem eine große Anzahl an Interpretationshilfen für Prüfdaten:

  • Eine TFM-Bildrekonstruktion für den Außendurchmesser in Umfangsrichtung, die die Interpretation und Größenbestimmung von Fehlern bei langen Schweißnähten erleichtert.

  • Ein zusammengefügtes B-Bild, das die Phased-Array-Prüfung von Schweißnahtfehlern erleichtert, während der Arbeitsablauf einfach bleibt.

Das Prüfgerät OmniScan X3 ist für die Prüfung von Schweißnähten, Rohren, Druckkesseln und Verbundwerkstoffen und für eine zuverlässige Fehlerinterpretation ausgelegt.
