Wasser ist für das Leben auf dem Planeten unerlässlich und bei einer Menge von rund 1,4 Milliarden m3 könnte man denken, es gäbe genug. Aber nur rund 2,5 Prozent davon sind Süßwasser und gerade einmal 0,007 Prozent sind direkt und relativ leicht verfügbares Trinkwasser in Seen, Flüssen oder flachem Grundwasser.
Wasser ist also ein besonders schützenswertes Gut und es verwundert nicht, dass Trinkwasser eines der am besten überwachten Lebensmittel ist und auf höchste Reinheit bei Gewinnung, Aufbereitung und Verteilung zu achten ist.
Wasser ist aber eben nicht immer nur reines Trinkwasser. Wie sieht es mit Wasser aus, das in eine Baugrube eindringt oder das als Prozesswasser zum Beispiel bei der Verarbeitung von Lebensmitteln zum Einsatz kommt? Auch hier gilt es, Wasser sicher zu transportieren und Ströme zu regeln. Aber es geht dann eben nicht mehr um „reines, klares“ Trinkwasser, sondern um Wasser mit einer Vielzahl von völlig unterschiedlichen Verunreinigungen.
Anspruchsvollste Anforderungen für die eingesetzten Armaturen
Aus diesen oft problematischen Beimischungen ergeben sich auch für die eingesetzten Armaturen besondere Aufgabenstellungen. Eine auch noch so hochwertige „normale“ Trinkwasserarmatur hilft dann nicht weiter. Gefragt sind vielmehr individuelle Lösungen, zum Beispiel mit auf die Anwendung abgestimmten Materialien für Klappenscheibe und Manschette.
Gerade bei verunreinigtem Wasser ergeben sich besondere Anforderungen an die Qualität einer Armatur und an deren Langlebigkeit, um die notwendige Prozesssicherheit zu gewährleisten. Zudem hat ein wirtschaftlicher Betrieb höchste Priorität. Ebro setzt auf Antriebe, die exakt zur Anwendung passen – nicht größer als nötig, aber leistungsstark genug für einen sicheren Prozess. Dies reduziert den Energiebedarf und macht die Automatisierung effizient und nachhaltig.
Beides ist nur dann sinnvoll zu erreichen, wenn alle Komponenten von der Armatur mit ihren Details bis zum Antrieb optimal aufeinander abgestimmt sind. Gefragt sind dafür Experten mit einer hohen Expertise und jahrzehntelanger Erfahrung in Bezug auf die höchst unterschiedlichen Einsatzszenarien.
Genau das ist der Ansatz bei Ebro, wo kompetente Ansprechpartner die optimale Kombination aus Armatur, Antrieb und Automatisierungstechnik aus einer Hand zusammenstellen und wo viele Aufgabenstellungen auch im eigenen Technikum getestet werden können.
Klappen für jeden Einsatzzweck

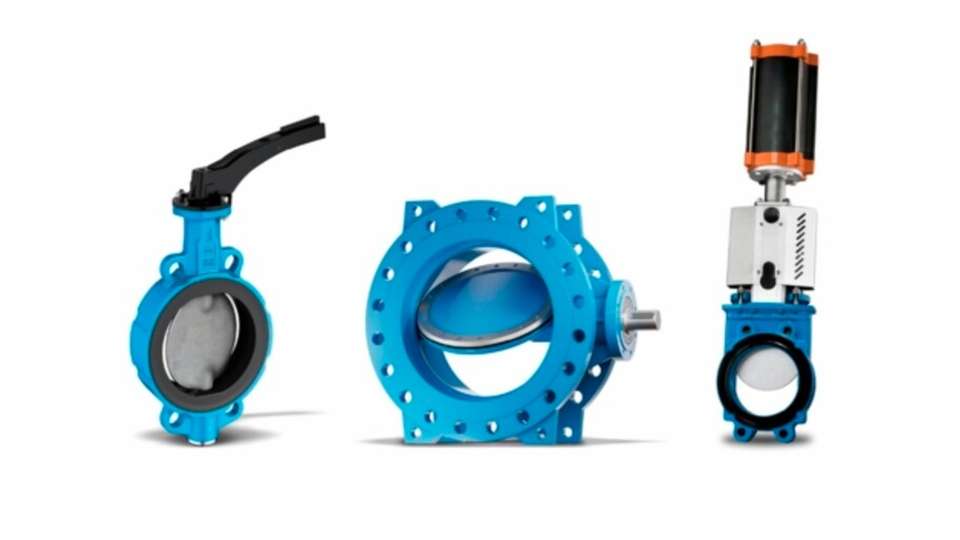

Ihre universelle Einsetzbarkeit zeichnet die weichdichtende Absperrklappe Z011-A von Ebro aus. Dank der besonderen Konstruktion sind nur die Klappenscheibe und die Manschette medienberührt. Die Absperrklappe verfügt in den meisten Typen über eine geteilte Welle, was zusammen mit der Gestaltung der Klappenscheibe für einen geringen Widerstand und daher eine hohe Energieeffizienz sorgt. Zudem ist die Wartung – sowohl bei Scheibe als auch Manschette – einfach durchzuführen.
Mit einer breiten Auswahl möglicher Werkstoffkombinationen deckt die Z011-A eine Vielzahl von Anwendungen ab. Das gilt sowohl für die Klappenscheibe, die zum Beispiel aus Edelstahl bestehen oder beschichtet sein kann, aber für die auch zahlreiche Beschichtungen möglich sind, als auch für die Manschette, die unter anderem in NBR, EPDM, CSM oder FKM erhältlich ist.
Und nicht zuletzt ist eine Vielzahl von Außenbeschichtungen möglich, denn die Armaturen sind bei ihrem Einsatz auch Witterungseinflüssen wie Sonne, Regen und Schnee oder Dämpfen in Produktion, auch als „aggressive Luft“ bezeichnet, ausgesetzt. Ein hochwertiger Korrosionsschutz ist also entscheidend. So ist bei Ebro unter anderem eine hochwertige Industriebeschichtung nach dem CS3 Coating System möglich, ebenfalls individuell angepasst.
Ein weiteres wichtiges Produkt ist die doppelexzentrische Absperrklappe WS112 mit ihrer „Seal-on-Disc“-Konstruktion für eine langlebige Performance und ein niedriges Drehmoment beim Öffnen und Schließen
Beim Thema Antrieb setzt Ebro auf Eigenfertigung – sowohl pneumatische als auch elektrische Modelle werden selbst entwickelt und hergestellt. Das stellt sicher, dass die verbauten Antriebe optimal auf die Kennlinien der Armatur abgestimmt sind, eine Überdimensionierung sicher vermieden wird und damit eine hohe Energieeffizienz sichergestellt wird. Daneben ist selbstverständlich auch die Kombination mit Antrieben anderer Hersteller möglich, die vollkonfektioniert mit der Armatur geliefert werden.
Sicherheit und Langlebigkeit für eine Vielzahl von Anwendungen
Wie das nun genau in der Praxis aussieht, zeigen einige Beispiele, die deutlich machen, wie unterschiedlich die Anforderungen sind. Ende 2018 endete die Steinkohleförderung in Nordrhein-Westfalen. Aber damit hört die Arbeit dort nicht auf, denn es sind auf Jahrzehnte hinaus Sicherungs- und Überwachungsaufgaben notwendig. Dazu zählt insbesondere die Grubenwasserhaltung.
Wasser dringt in die Grube ein und gefährdet damit das Trinkwasser, mit dem es sich nicht vermischen darf. Zugleich besteht das Risiko hydrostatischer Schäden. Was bleibt, ist das Grubenwasser abzupumpen – und das auf unbestimmte Zeit.
Grubenwasser ist stark belastet, beispielsweise mit Sulfaten und Eisen. Ebro setzt daher für Anlagen in NRW bei den Klappenscheiben auf Duplex-Stähle, also hochfeste, korrosionsbeständige Edelstähle. Was genau zum Einsatz kommt, können die Experten von Ebro dabei auf Basis ihrer Erfahrung und der vorliegenden Analyse sicher beurteilen. So kommen beispielsweise beim Braunkohletagebau in der Lausitz wieder andere Werkstoffe zum Einsatz, wie V4A- oder CrNiMo-Stahl, die nur bei wenigen Anbietern erhältlich sind.
Ebenfalls um den Schutz des Grundwassers geht es bei Tunneln – als Straßen- oder Eisenbahntunnel – unter Flüssen. Das Wasser läuft hier beidseitig ein und muss zuverlässig abgesaugt werden. Aufgrund der Belastung kann es aber nicht wieder direkt in den Fluss geleitet werden, sondern muss zuvor in Filteranlagen gereinigt werden.
Ähnliche Aufgaben sind auch zu bewältigen bei Bauprojekten, deren Baugruben bis auf das Grundwasserniveau reichen, bei der Verlegung von unterirdischen Stromleitungen oder zum Beispiel auch bei der Sanierung von Raffinerien oder alten Chemieanlagen.
Prozesse wirtschaftlich gestalten

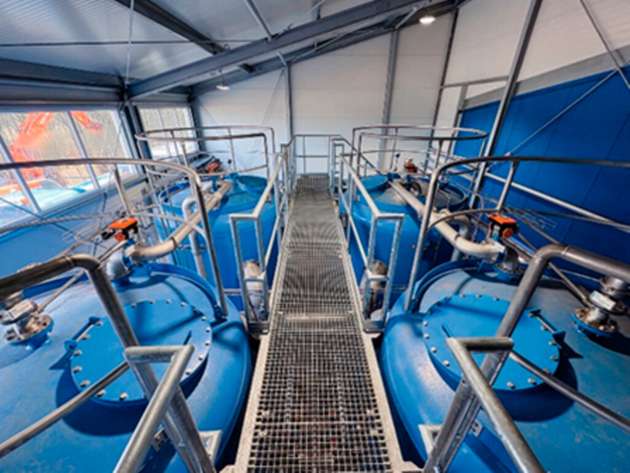

In allen Fällen wird das mit Fremdstoffen belastete Wasser in große Filter geleitet und regelmäßig erfolgt ein automatisiertes Rückspülen und Aufsprudeln, sodass die Feststoffe dann aus dem Filter entfernt werden können. Dazu ist ein sicheres Öffnen und Schließen der Armatur nötig.
Dies erfolgt meist mit einem elektrischen Antrieb, die bei Ebro selbst entwickelt und produziert werden und damit eine exakt passende Kombination mit der Absperrklappe bilden – immer abgestimmt auf die eingesetzten Werkstoffe von Scheibe und Manschette und die daraus resultierenden Drehmomente.
Dies ist noch wichtiger, wenn die Absperrklappe für Regelaufgaben verwendet wird. Mit der entsprechenden Stellung der Scheibe wird eine Verengung des Querschnitts und damit eine Reduzierung des Durchflusses erreicht – und das deutlich wirtschaftlicher als beispielsweise mit einem Ringkolbenventil.
Auch in der Lebensmittelindustrie ist die Wassertechnik wichtig, zum Beispiel in der Zuckerfabrik oder bei der Reinigung und Aufbereitung von Gemüse. Durch das Design der Ebro Z011-A hat das Prozesswasser nur Kontakt mit der Manschette. Und die Außenbeschichtung der Armatur sorgt für einen optimalen Korrosionsschutz, gerade in feucht-warmen Produktionsumgebungen.

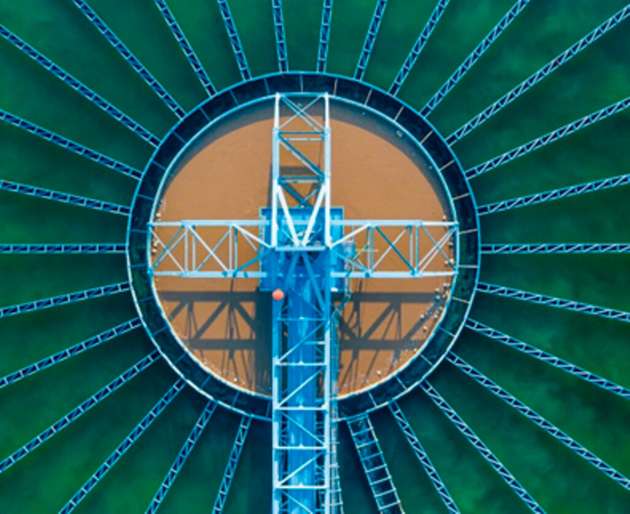

Bleibt ein letzter wichtiger Punkt in der Wassertechnik: das Thema Abwasser. Absperrklappen kommen dann häufig in der vierten Reinigungsstufe einer Kläranlage zum Einsatz, wenn noch letzte Sedimente und feinere Feststoffe im Wasser vorhanden sind. Die ersten Stufen sind dagegen die Domäne von Stafsjö-Schiebern, die mit integrierter Flanschdichtung ebenfalls im Ebro-Programm erhältlich sind.
Besonders geeignet für die Phosphor-Rückgewinnung aus Klärschlamm sind Regelschieber von Ebro, bei denen mithilfe einer V-Blende eine feine Regelung möglich ist – und die beweisen, dass für die höchst individuellen Aufgaben in der Wassertechnik immer Experten gefragt sind.
