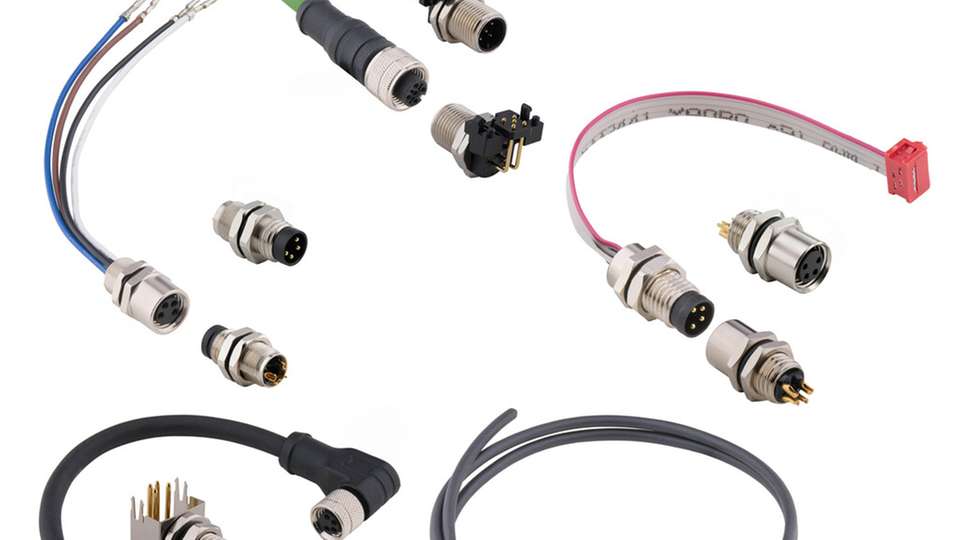

Aufbauend auf den etablierten M8- und M12-Rundsteckverbindersystemen von W+P Products bilden die Leiterplatten-Verbinder eine durchgängige Schnittstellenlösung, die die Geräteintegration vereinfacht. Sie ermöglichen zwischen der konfektionierten Anschlussleitung und der Elektronik auf der Leiterplatte eine sichere Signal-, Daten- oder Leistungsübertragung.
Integration in die Geräteelektronik
Leiterplatten-Verbinder sind speziell für die direkte Montage auf PCBs ausgelegt und sorgen für eine sichere mechanische Fixierung sowie eine zuverlässige elektrische Kontaktierung. Je nach Gerätearchitektur stehen unterschiedliche Montagevarianten zur Verfügung, insbesondere Vorderwand- und Hinterwandmontage, die eine flexible Integration in verschiedene Gehäusebauformen ermöglichen.
Gerade im Zusammenspiel mit vorkonfektionierten M8- und M12-Leitungen ergibt sich ein durchgängiges, installationsfreundliches Verbindungssystem bis auf die Leiterplatte.
Mechanische und konstruktive Vielfalt
Für die Anpassung an unterschiedliche Anwendungen sind Leiterplatten-Verbinder in verschiedenen Ausführungen erhältlich:
gerade und gewinkelte Bauformen
geschirmte Varianten
unterschiedliche Polzahlen und Kodierungen, passend zu den gängigen M8- und M12-Standards
Varianten mit Kunststoff- oder Metallgehäusen
Zusätzlich unterscheiden sich die Ausführungen hinsichtlich ihrer Dichtkonzepte und erreichbaren Schutzarten, abhängig von Einbausituation und Gehäuseintegration.
Steckgesichter und Kodierungen
Ergänzend zu den kabelseitigen Lösungen sind auch leiterplattenseitig die üblichen standardisierten Steckgesichter verfügbar. Dazu zählen unter anderem A-, B-, D-, X- sowie leistungsorientierte Kodierungen wie S, T, K und L. Dadurch bleibt die Systemkompatibilität über die gesamte Verbindung hinweg erhalten.
Kabel- und Materialvarianten im Systemverbund
Im Gesamtsystem spielen neben den Steckverbindern auch die verwendeten Leitungsmaterialien eine wichtige Rolle. Je nach Einsatzumgebung kommen unterschiedliche Ummantelungen wie PVC oder PUR zum Einsatz, um Anforderungen an Flexibilität, Chemikalienbeständigkeit oder mechanische Belastbarkeit zu erfüllen.
Als Schnittstelle zwischen Leiterplatte und Peripherie ermöglichen die M8- und M12-Leiterplatten-Verbinder der Serien 881 und 882 von W+P eine zuverlässige, kompakte und montagefreundliche Integration in industrielle Anwendungen: Von der Automatisierungstechnik über Sensorik und Robotik bis hin zu IoT-Geräten.
Die Kombination aus standardisierten Komponenten, vielfältigen Bauformen und kundenspezifischen Konfektions- und Anpassungsmöglichkeiten verschafft Geräteherstellern Flexibilität bei der Integration moderner Elektronik.
