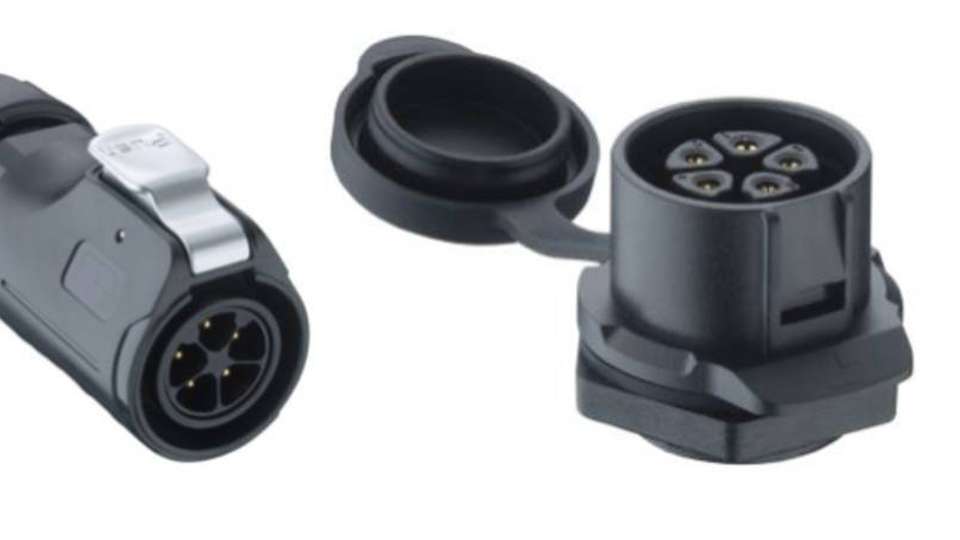

Die neuen Rundsteckverbinder sind in den drei Baugrößen 12, 16 und 20 mm verfügbar.

Bild: Bürklin

Rundsteckverbinder Leistungsstarke Verbindung in IP67

03.02.2020

Lumberg startet mit einer komplett neuen Serie im Bereich der IP67-Rundsteckverbinder mit Quicklock. Hierbei wird die Verriegelung mittels einer Wippe ausgenutzt, welche robust in der Kupplung einrastet, sich zugleich aber mit einfachem Fingerdruck wieder lösen lässt.

Mit den neuen Quicklock-Rundsteckern reagiert Lumberg auf die Nachfrage nach feldkonfektionierbaren Leistungssteckverbindern aus der Messtechnik, aber auch aus dem Geräte- und Maschinenbau sowie der Verkehrsleit- und Bühnentechnik, bei denen Staub- und Wasserdichtigkeit nach IP67 gefordert sind. Die Quicklock-Serie ist bei Bürklin ab Bestellnummer 72F3001 verfügbar.

Merkmale der Rundsteckverbinder

Lumberg bietet Kabelstecker, Kabel- und Einbaukupplung mit angeschlossener Silikonkappe in drei Baugrößen von 12, 16 und 20 mm Durchmesser im Steckgesicht und mit Bemessungsstrom in der leistungsstärksten Version von 20 A an. Der Kabelanschluss berücksichtigt größere Leitungsdurchmesser. Er reicht bei den neuen Power-Steckverbindern von 3 bis 11,4 mm und erfolgt durch Löten.

In allen Größen bestehen Kontaktträger, Griffkörper und Hutmutter aus robustem PBT (V0 nach UL94), während die Messing-Kontaktstifte grundsätzlich vergoldet angeboten werden. Der Quicklock-Verschluss des Steckers besteht in den verschiedenen Größen jeweils aus einer verchromten Zinklegierung.

Alle Größen in Schutzart IP67 sind für den Temperaturbereich von -40 bis 80 °C ausgelegt. Das macht einen Einsatz in anspruchsvollen Umgebungen möglich.

Baugröße für höhere Ströme

Den Anforderungen an höhere Ströme soll insbesondere die Baugröße 20 Rechnung tragen. Die zwei- bis vierpoligen Versionen halten Bemessungsströme von 20 A bei einer Bemessungsspannung von 500 V und einer Stoßspannung bis 2.500 VAC auf engem Raum aus. Die fünf- bis siebenpoligen Typen eignen sich für 12 A, die neun- bis zwölfpoligen für 5 A.

In der Baugröße 12 bieten die zwei- bis sechspoligen Versionen Bemessungsströme von 5 A, in der sieben- und achtpoligen Version von 3 A, bei einer Bemessungsspannung von 125 V und einer Bemessungsstoßspannung von 1.500 VAC.
