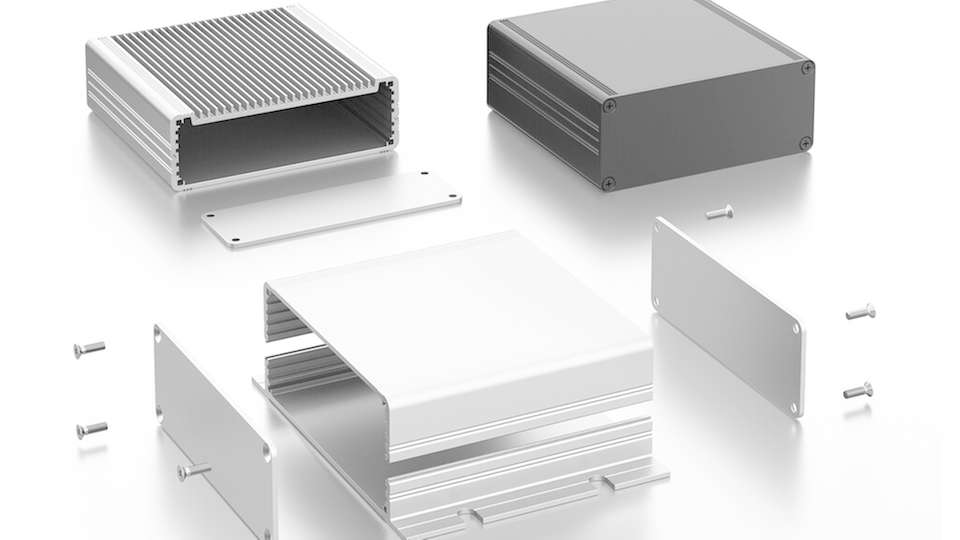

Das Aluminiumkleingehäuse von Fischer Elektronik ist für Europakarten mit bis zu 100 mm Breite geeignet.

Bild: Fischer Elektronik

Aluminiumkleingehäuse Kühles Umfeld für Elektronikkomponenten

20.08.2021

Ein Bauelemente-Hersteller hat ein neues Aluminiumkleingehäuse auf den Markt gebracht. Das Gehäuse ist für Europakarten in 19 unterschiedlichen Varianten und sechs verschiedenen Längen geeignet und hat damit einen breiten Anwendungsbereich.

Das vielfältige Einsatzspektrum elektronischer Baugruppen und Elektronikkomponenten erfordert Gehäuse mit einem speziellen Design und diversen funktionellen Eigenschaften. In erster Linie sind das ansprechende Tischgehäuse, aber auch Gehäuse mit sehr guten Wärmeableiteigenschaften sowie mit einer Montagemöglichkeit an den senkrechten Flächen oder in einem Umfeld mit Vibrationsstörungen. Hierzu hat Fischer Elektronik zu den bereits bestehenden Aluminiumkleingehäusen für Leiterplatten in 100 mm Breite sechs neue Varianten anzubieten.

Die Gehäuse AKG 105 bestehen aus zwei Aluminiumprofil-Halbschalen, welche über eine spezielle Geometrie gegeneinander gesteckt einen Tubus formen und mittels Frontplatten fixiert werden. In den Profilen integrierte innenliegende Führungsnuten ermöglichen den direkten Einschub von Europakarten mit einer Breite von 100 mm, wobei auch kleinere Leiterplatten mithilfe von speziellen Einpressbefestigern aufgenommen werden können.

Anwendungsmöglichkeiten

Für eine Wand- und Deckenmontage werden Gehäuseprofile mit integrierten Befestigungslaschen eingesetzt. Bei Anwendungen, wo die Entwärmung der Elektronikkomponenten durch eine hohe Bestückungsdichte besonders erschwert ist, werden Gehäuseausführungen mit den ebenfalls integrierten, außenliegenden Kühlrippen angeboten.

Standardmäßig sind die Aluminiumkleingehäuse AKG für Europakarten in 19 unterschiedlichen Varianten, sechs Längen (80, 100, 120, 160, 200, 220 mm), sowie in zwei verschiedenen Oberflächenausführungen (naturfarbig– und schwarz eloxiert) erhältlich. Neben den Standardausführungen können die AKG-Gehäuse nach Kundenangaben mechanisch bearbeitet, oberflächenbehandelt und bedruckt werden.
