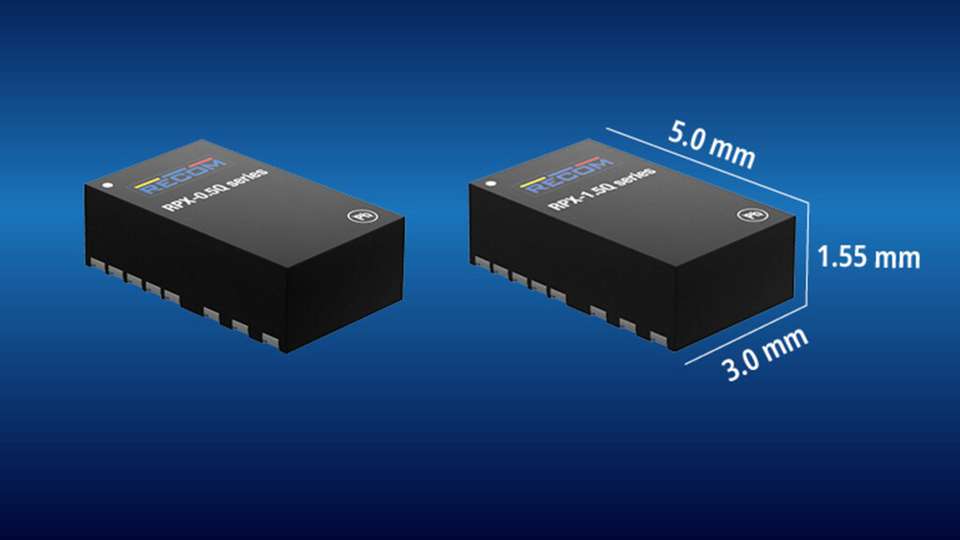

Die RPX-Reihe von Recom ist nun auch für modernste Automotive-Anwendungen geeignet.

Bild: Recom

Für den Einsatz in Automotive-Anwendungen Kompakter DC/DC-Wandler mit umfangreichen Schutzmechanismen

14.09.2022

Bei Rutronik sind ab sofort die DC/DC-Wandler der RPX-Serie von Recom in der „Q“-Variante erhältlich. Diese sind vor allem für den Einsatz in der Automobilindustrie geeignet.

Sponsored Content

Die Recom-RPX DC/DC-Wandler im QFN-Gehäuse sind ab sofort auch als „Q“-Variante erhältlich und erfüllen damit die strengen Anforderungen der Automobilindustrie nach AEC-Q100 Grade 1. Optional können sie außerdem mit „wettable flanks“ für die automatisierte optische Inspektion (AOI) ausgestattet werden. Das mit 3 x 5 x 1,6 mm kleine, bleifreie und thermisch optimierte Gehäuse arbeitet mit Derating bis deutlich über
100 °C Umgebungstemperatur, sowohl als RPX-0.5Q- (0,5 A) wie auch als RPX-1.5Q-Variante (1,5 A).

Die erforderliche Induktivität ist bei dieser Serie bereits integriert. Für die volle Funktionalität werden lediglich noch externe, auf die jeweilige Anwendung abgestimmte, Eingangs- und Ausgangskondensatoren benötigt. Ein-/Aus-Steuerungs- und Synchronisationseingänge sind mit einem Power-Good-Ausgang ausgestattet. Der Eingangsspannungsbereich der Wandler liegt bei bis zu 36 V. Der Ausgang kann von 0,8 bis 30 V getrimmt werden.

Hochmoderne Integration und fortschrittliche 3D-Gehäusetechniken

Die verwendete umspritzte Flip-Chip-on-Leadframe (FCOL)-Konstruktion gewährleistet den äußerst geringen Wärmewiderstand des Gehäuses. Damit ist es zudem möglich, Herstellungs- und Endproduktpreise niedrig zu halten.

Hoher Schutz

Die DC/DC-Wandler sind mit Softstart-Funktion sowie vollständigem Kurzschluss-, Überstrom-, Übertemperatur- und Eingangsunterspannungsschutz ausgestattet. Elektromagnetische Störungen werden mit Hilfe der FCOL-Konstruktion gering gehalten. Ein Festfrequenzbetrieb ermöglicht eine einfache Implementierung der erforderlichen zusätzlichen Filterung.
