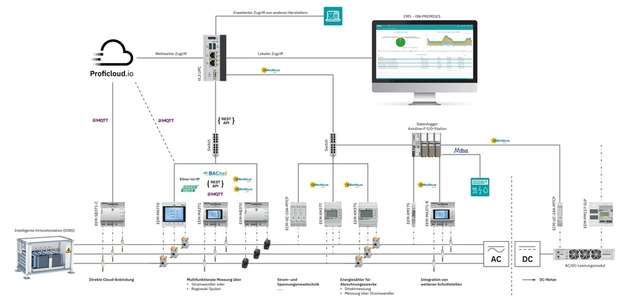

Aus diesem Grund muss sich ein Energiemanagementsystem einfach implementieren lassen. Das aufeinander abgestimmte Sensorik- und Messtechnik-Portfolio von Phoenix Contact reduziert den Aufwand bei der Energiedatenerfassung deutlich. Zukunftsorientierte Kommunikationslösungen und digitale Services helfen bei der Integration, Weiterverarbeitung und Aufbereitung der Messdaten. Kern des Energiemonitoring-Portfolios sind smarte Produkte für eine vernetzte Energiezukunft. Unternehmen setzen zunehmend auf intelligente Hardware, die Energieflüsse transparent darstellt und aktiv steuert.
Anwendungsfelder der Messtechnik
In aktuellen Industrie- und Gebäudestrukturen erweist sich die Energiemesstechnik als essenziell, da sie die Grundlage für Effizienz, Kostentransparenz und Nachhaltigkeit bildet. Hier liegen die zentralen Rollen der Messtechnik in verschiedenen Applikationsfeldern:
Industrie & Produktion: Messsysteme schaffen Transparenz im Anlagenbetrieb; Lastmanagement und Predictive Maintenance senken Kosten und erhöhen Verfügbarkeit.
Rechenzentren: PUE-Monitoring reduziert Kühl- und Betriebskosten; Differenzstromüberwachung steigert die Ausfallsicherheit.
Gebäudeautomation (Smart Buildings): Echtzeitdaten vernetzen HLK und Beleuchtung, senken CO2 und ermöglichen verursachergerechte Abrechnung; Basis für ISO 50001.
Ladeinfrastruktur (E-Mobilität): Präzise Messtechnik ist Pflicht für eichrechtskonforme Stromabrechnung an Ladepunkten.
Erneuerbare Energien: Messdaten ermöglichen Einspeiseregelung nach VDE-AR-N 4110/4120; Messungen in Trafostationen stabilisieren den Netzbetrieb.
Ohne die durch die Messtechnik gewonnenen Daten lassen sich also weder Dekarbonisierungsziele erreichen noch die elektrische Sicherheit in komplexen Netzen sicherstellen. Weiterhin bietet die Messtechnik die Möglichkeit, Einsparpotenziale im Energieverbrauch aufzudecken, was die Wettbewerbsfähigkeit erhöht.
Stromwandler für die Erstinstallation oder zum Nachrüsten
PACT-Stromwandler für die Erstinstallation umfassen ein komplettes Portfolio zur exakten Wandlung von Wechselströmen bis 4.000 A AC. Ein integriertes Sicherheitskonzept trägt zu einer hohen Betriebssicherheit bei: Beim Drehen der Abdeckkappe zur Freilegung der Sekundäranschlüsse wird der Stromwandler automatisch kurzgeschlossen. Eine zusätzliche Trennklemme ist nicht erforderlich. Dies steigert nicht nur die Sicherheit bei der Installation und Wartung, sondern senkt auch den Installationsaufwand deutlich. Die Stromwandler PACT‑MCR sind als Rohrstab‑, Aufsteck‑ und Wickelstromwandler erhältlich und erfüllen eine Vielzahl an Anforderungen. Unterschiedliche Übersetzungsverhältnisse, Genauigkeitsklassen sowie Bemessungsleistungen ermöglichen eine optimale Anpassung an die jeweilige Strommessaufgabe.

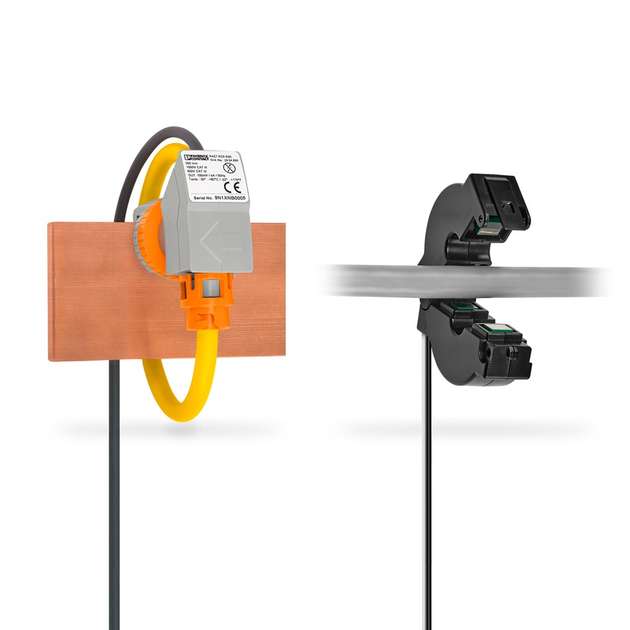

Stromwandler zum Nachrüsten auf Basis der Rogowski-Spulen PACT-RCP gibt es als einzelne Komponente oder als Set mit nachgeschaltetem Messumformer. Im Set erfassen die Geräte Wechselströme bis 4.000 A, einstellbar in acht verfügbaren Strommessbereichen. Je nach verwendetem Messumformertyp wandeln sie die Ströme entweder in einen AC-Sekundärstrom (0…1 A) oder in ein mV-AC-Signal um. Für kleinere Ströme bis 100 A AC stehen die Umbaustromwandler PACT-SPC bereit. Als besonders praktisch erweist sich die Option, die mV-Signale der Rogowski-Spulen und die Sekundärströme der Stromwandler direkt an die EMpro-Energiemessgeräte anzuschließen.
Multifunktionale und MID-zugelassene Energiemessgeräte
Mit dem Energie- und Leistungsmesstechnik-Portfolio von Phoenix Contact lassen sich alle elektrischen Größen aufnehmen, die für das Energiemonitoring relevant sind. Bei einer komplexen Energiemessung kommen multifunktionale Energiemessgeräte zum Einsatz. Die Energiezähler übernehmen die Kostenstellenabrechnung oder Leistungsüberwachung von Photovoltaikanlagen. Zur einfachen Installation und Inbetriebnahme der Geräte hat Phoenix Contact ein spezielles Augenmerk auf die Benutzerfreundlichkeit und ein optimales Zusammenspiel mit der Stromsensorik gelegt.

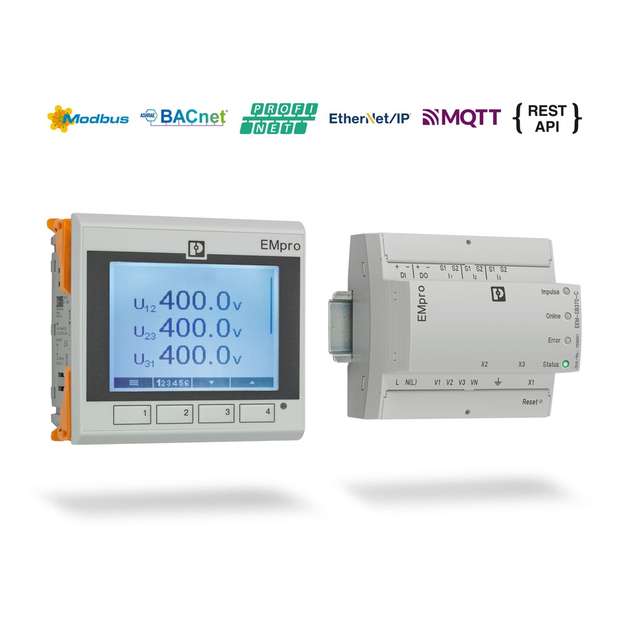

Die multifunktionalen Energiemessgeräte EMpro erfassen die Energiedaten präzise. Sie eröffnen zahlreiche Möglichkeiten, die Daten an übergeordnete Leit- und Managementsysteme (IoT-fähig) weiterzuleiten. Die detaillierte Analyse der Netzqualität (Min-Max-Werte, Oberschwingungen, Spannungsereignisse, Grenzwertalarme) sorgt für den effizienten und sicheren Betrieb der elektrischen Anlage. Die Energiemessgeräte werden in wenigen Schritten über den webbasierten, benutzergeführten Installationsassistenten konfiguriert und in das Netzwerk eingebunden. Marktübliche Rogowski-Spulen lassen sich direkt anschließen. Darüber hinaus stehen viele praxisfreundliche Webserver- und Gerätefunktionen bereit.
Die Energiezähler EMpro-AC mit MID-Zulassung gemäß 2014/32/EU erlauben eine kostenstellengenaue Energiedatenabrechnung. Sie nehmen sämtliche wichtigen Parameter wie Ströme, Spannungen, Leistungsfaktoren, Leistungen sowie Energiewerte in den vier Quadranten mit der Genauigkeitsklasse C auf. Die Geräte eignen sich für erhöhte Anforderungen im gewerblichen und industriellen Bereich. Sie unterstützen einphasige Zweileiter-, dreiphasige Dreileiter- und dreiphasige Vierleiteranwendungen und sind als Direktmessungs- oder Stromwandlervariante erhältlich.
Die platzsparenden Energiezähler EMpro-DC ermöglichen die Direktmessung von Strömen und Spannungen bis 650 A/1.000 V DC zu Abrechnungszwecken. Das manipulationssichere Design mit Daten im OCMF-Format sowie das Eichlog bieten sich für die Nutzung in der Ladeinfrastruktur an. Über gängige Kommunikationsschnittstellen werden die Messdaten zur weiteren Verarbeitung zur Verfügung gestellt, zum Beispiel bei E-Mobility-Ladevorgängen.
Energiemanagement: lokal & standortübergreifend

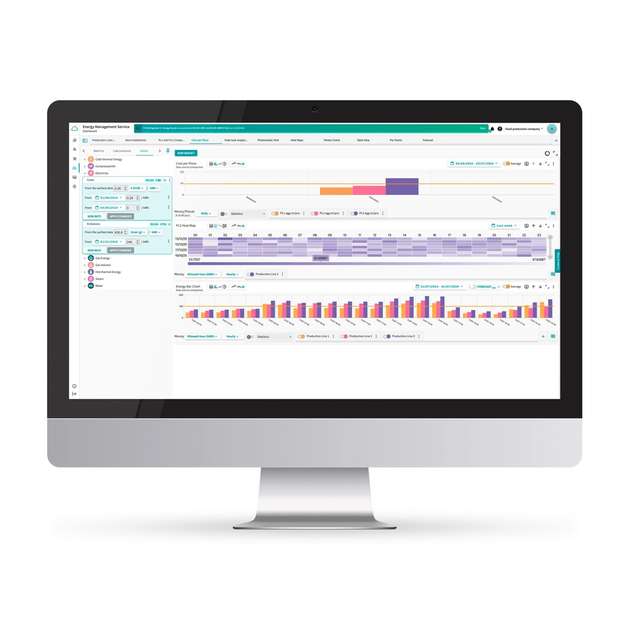

Die Energiemanagement-Software und -Services von Phoenix Contact sind auf die Bedürfnisse von Energiemanagern zugeschnitten. Sie unterstützen bei der Überwachung und Analyse der Energiedaten gemäß ISO 50001. Mit ihren zahlreichen Funktionen decken sie Einsparpotenziale auf und leiten entsprechende Energieeffizienzmaßnahmen ab, sodass Kosten eingespart werden können. Die Energiemanagement-Software "Energy Management Service - On-Premises" zeigt sich als beste Lösung für das lokale Energiemonitoring. Anwender profitieren von einem vorkonfiguriert bestellbaren System mit intuitiven, flexiblen Funktionen zur aussagekräftigen Visualisierung und Auswertung der Energiedaten. Als standortunabhängige Lösung stellt Phoenix Contact den Smart Service "Energy Management Service – Powered by Proficloud.io" zur Verfügung.
Messumformer für AC/DC
Das Portfolio von Phoenix Contact in der Strom- und Spannungsmesstechnik bietet vielseitige Einsatzmöglichkeiten für verschiedene Messaufgaben. Die Strommessumformer dienen der Erfassung von Gleich- und Wechselströmen aller Kurvenformen, einschließlich verzerrter Wechselströme. Sie wandeln diese zuverlässig in unterschiedliche Normsignale um. Für Anwendungen mit erhöhtem Kommunikationsbedarf stehen außerdem Varianten zur Verfügung, die eine digitale Weiterverarbeitung der Messdaten über Modbus/RTU oder Modbus/TCP in ein übergeordnetes System erlauben. Diese Option stellt einen wichtigen Schritt zur durchgängigen Transparenz und Vernetzung in modernen Energiemanagement- und Automatisierungssystemen dar.
Ein weiterer Fokus liegt auf der einfachen und schnellen Anpassung an die jeweilige Applikation. Die Strommessumformer‑Familie ECM‑UC ermöglicht eine intuitive Gerätekonfiguration über ein Web‑based Management. Das Gerät wird hierzu über einen Standard‑USB‑C‑Anschluss mit dem PC verbunden. Die Spannungsversorgung für die Konfiguration erfolgt direkt über die USB‑Schnittstelle. Eine zusätzliche externe Versorgung ist nicht erforderlich. Durch diese Innovation lässt sich die Inbetriebnahmezeit deutlich reduzieren.
Die Spannungsmessumformer umfassen Produktvarianten, die jeweils für die Messung von Gleichspannungen oder sinusförmigen Wechselspannungen ausgelegt sind. Sie decken verschiedene Messbereiche bis zu 660 V AC/DC ab und stellen die aufgenommenen Spannungen als analoge Normsignale bereit.
Fazit
Das Energiemonitoring-Portfolio von Phoenix Contact ist auf das intelligente Energiemanagement der Zukunft ausgerichtet. Durch eine präzise Erfassung der Energiedaten können Anwender nicht nur den Energieverbrauch und die Netzqualität überwachen, sondern auch Einsparpotenziale identifizieren und gezielte Maßnahmen zur Verbesserung vornehmen. Mit den innovativen Sensorik- und Messtechniklösungen lassen sich Energiedaten einfach aufnehmen, auswerten und in konkrete Maßnahmen zur Effizienzsteigerung umsetzen. Die digitalen Services bilden eine zukunftsfähige Lösung, die bei der Integration und Aufbereitung der Daten bis in die Cloud unterstützt. Abgerundet wird das Leistungsspektrum durch Lösungsansätze aus der Verbindungs- und Automatisierungstechnik, kombiniert mit leistungsstarken Stromversorgungen und passendem Überspannungsschutz.
