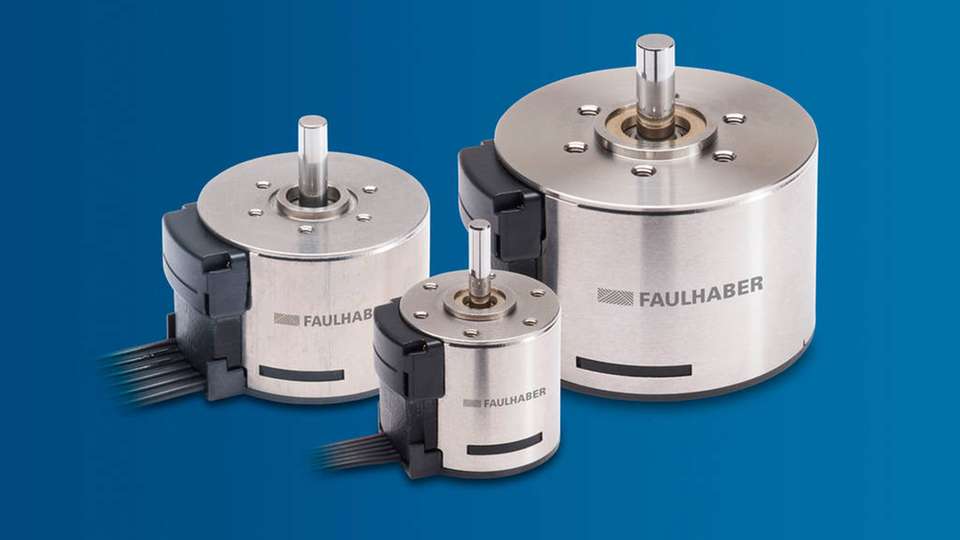

Die Motorfamilie BXT wurde in allen Baugrößen um einen durchmesserkonformen integrierten Speed Controller erweitert.

Bild: Faulhaber

Drehzahlen präzise regeln Integrierter Speed Controller für Flachmotoren

05.06.2020

Ein durchmesserkonformer integrierter Speed Controller erweitert die Motorfamilie BXT, bestehend aus bürstenlosen DC-Servomotoren mit besonders kurzer Bauform, in allen Baugrößen. Mit nur 6,2 mm zusätzlicher Anbaulänge sind die Motor/Speed-Controller-Kombinationen im selben Bauraum verfügbar wie die Produkte mit dem integrierten Encoder IEF3-4096 (L).

Der Speed Controller ist durch Nutzung von Synergieeffekten mit den Encodervarianten ebenfalls vollständig im robusten Motorgehäuse integriert. Basierend auf der Faulhaber-SC-Technologie können die Motoren mit dem bekannten Motion Manager (ab Version 6.6) schnell und komfortabel in Betrieb genommen werden. Der Speed Controller wird mit einem sechspoligen Flachbandkabel an die Applikation angebunden, passende Anschlussstecker sind optional verfügbar.

Drhezahle auf engem Raum regeln

Der Speed Controller lässt sich mit den gehäusten BXT Motoren 2214…BXT H, 3216…BXT H und 4221…BXT H kombinieren. Der robuste Speed Controller soll trotz vollständiger Integration die Nutzung des fast kompletten Leistungs- und Drehzahlbereiches der entsprechenden Basismotoren garantieren. Das Entwärmungskonzept verringert dabei die thermischen Verluste.

Die Kombination der BXT H Motoren mit dem integrierten Speed Controller ist eine gute Lösung, wenn auf engstem Raum Drehzahlen präzise geregelt werden müssen und gleichzeitig hohe Drehmomente gefordert sind. Typische Anwendungen sind Pumpen, Handgeräte, Gerätebau, Labor- und die industrielle Automation.

Merkmale auf einen Blick:

  • Kompakte Bauform durch vollständige Integration

  • Hohes Drehmoment bis zu 92 mNm, Dauerleistung bis zu 60W

  • Stabile und präzise Drehzahlregelung von 200 – 10.000 min-1 mechanisch

  • Zweites Wellenende optional in den Baugrößen 32 und 42 mm verfügbar
