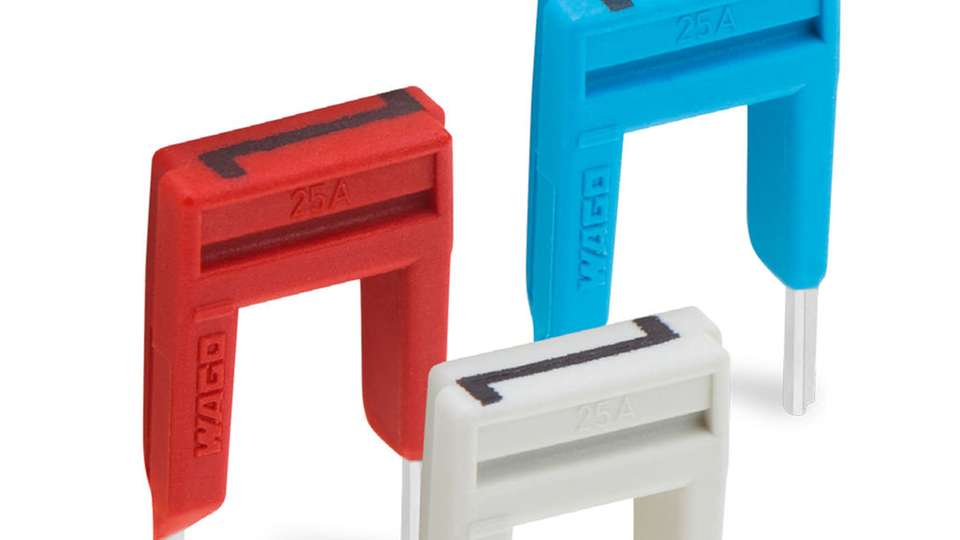

Die Querbrücker für Endlosbrückung sind in drei Farben verfügbar.

Bild: Wago

Querbrücker Endlosbrückung von 1 auf 3

14.01.2016

Das Topjob-S-Brückerprogramm ist die Basis für die Flexibilität der Topjob-S-Reihenklemmen. Mit dem neuen Querbrücker für Endlosbrückung von 1 auf 3 der Serie 2002 wird die Lösung von diversen Brückungsaufgaben noch leichter.

Sponsored Content

Brücker sind gefragt, wenn Klemmen miteinander verbunden oder Potentiale vervielfältigt werden sollen. Als besonders praktikabel erweisen sich immer wieder Endlosbrücker, mit denen sich in nur einer Brückerspur unendlich viele Klemmen miteinander verbinden lassen. Die Möglichkeiten der Endlosbrückung hat Wago nun durch einen neuen Querbrücker für Endlosbrückung erweitert, mit dem jede zweite Klemme gebrückt werden kann (von 1 auf 3).

Der neue Brücker bietet sich beispielsweise an, um für den Anschluss einer 24-Volt-Spannungsversorgung von Kleingeräten eine geräteorientierte Potentialverteilung zu verwirklichen. Die Klemmen mit den zusammengehörenden Plus- und Minuspolen werden dabei direkt nebeneinander auf der Tragschiene angebracht und nicht mehr blockweise angeordnet.

Wenn bei der Inbetriebnahme eine weitere Funktion ergänzt und die Zahl der gebrückten Klemmen erweitert werden muss, wird einfach ein weiterer Endlosbrücker hinzugefügt. Genauso einfach können einzelne Brücker wieder aus dem Verband gelöst werden.

Durch die Kombination des bereits bestehenden Querbrücker für Endlosbrückung von 1 auf 2 und des neuen Brückers von 1 auf 3 lassen sich vielfältige Brückungen in nur einer Brückerspur realisieren. Die Brücker von Wago sind so konzipiert, dass sie lediglich die halbe Brückeröffnung belegen. Je zwei Brücker bilden damit einen gemeinsamen Kontakt. Anders als beim Einsatz herkömmlicher Kammbrücker ist ein Wechsel in die zweite Brückerspur nach einer begrenzten Anzahl an Klemmen nicht notwendig. Die zweite Brückerspur bleibt frei für zusätzliche Brückungen oder kann beispielsweise mit Topjob-S-Steckverbindern für weitere Anschlüsse oder zum Prüfen verwendet werden.

Die Querbrücker für Endlosbrückung von 1 auf 3 sind in den Farben Lichtgrau (2002-423), Rot (2002-423/000-005) und Blau (2002-423/000-006) erhältlich.
