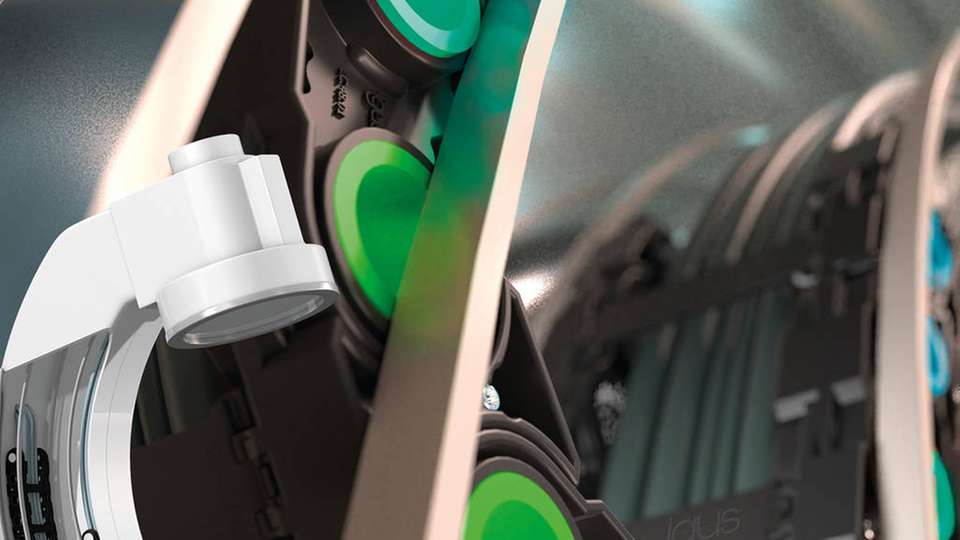

Das Lokchain-Prinzip: Automatisch ausfahrbare Bolzen (blau) halten die Lokchain fest in der Führungsrinne. Klappt das Kettenglied in den Radius, so fährt der Bolzen automatisch ein (grün) und gibt die Kette frei. Aufgrund ihrer Flexibilität kann die E-Kette zum Beispiel in einem C-Bogen-Röntgengerät eingesetzt werden.

Bild: Igus

Dynamische Energieketteneinsätze E-Kette für neue Maschinenkonzepte

09.10.2018

Eine Energiekette mit automatisch ausfahrbaren Verriegelungsbolzen und einer kompakten Führungsrinne für dynamische Energieketteneinsätze soll zukünftig neue Konzepte für Maschinen möglich machen.

[]
Sponsored Content

Um den Ansprüchen industrieller Anwendungen nach Flexibilität, Sicherheit und geringen Kosten nachzukommen, hat Igus eine neue Energiekettenlösung erforscht. Mit der Lokchain gibt es jetzt ein neues Konzept bestehend aus E-Kette mit automatisch ausfahrbaren Verriegelungsbolzen und kompakter Führungsrinne für dynamische Energieketteneinsätze.

Die jederzeit abgesicherte Führung der Energiekette in der Rinne erlaubt einen hängenden, stehenden oder auf der Seite liegenden Einsatz des Systems mit und ohne Querbeschleunigungen. Selbst lange Verfahrwege mit bewegtem Untertrum sind durch die Fixierung der Lokchain in der Obertrumrinne möglich. Auch über Kopf oder in vertikalen Kreisanwendungen kann das System installiert werden. So bietet sich der Einsatz der Lokchain beispielsweise in dem kompakten Raum eines C-Bogen-Röntgengeräts an. Die Flexibilität der E-Kette bietet dem Anwender die Möglichkeit zur Entwicklung neuer Maschinen­konzepte.

Lokchain-Prinzip für automatische Sicherungen

Das zugrunde liegende Prinzip der Lokchain ist einfach: In die Seitenteile integrierte Bolzen halten die Energiekette fest in der Führungsrinne. Klappt das Kettenglied in den Radius, so fährt der Bolzen automatisch ein und gibt die Kette aus der Führung frei. Wenn das Kettenglied dann aus dem Radius tritt und wieder auf die Rinne trifft, fährt der Bolzen erneut aus und hakt sich selbstständig in die Schiene wieder ein. Ein simpler selbstverriegelnder Mechanismus mit großer Wirkung. Denn so müssen keine aufwendigen Führungsrinnen mehr eingesetzt werden. Der Anwender spart Kosten.

Ruhiger Lauf und hohe Lebensdauer

Aufgrund der besonderen Konstruk­tion der Lokchain treten kaum Abrieb und Verschleiß auf, sodass sich die Lebensdauer der E-Kette erhöht. Die Langlebigkeit konnte der Prototyp im Dauertestversuch im hauseigenen 2750 Quadratmeter großen Labor erfolgreich unter Beweis stellen. Ein weiterer wesentlicher Vorteil des neuen E-Kettensystems ist die Beweglichkeit der Kettenglieder. Sie sorgt dafür, dass die Energiekette selbst bei kleinen Biegeradien als auch auf langen Wegen sicher und leise verfährt.

Aktuell befindet sich die neue E-Kette in der Prototypenphase, was den Kunden die Möglichkeit bietet, die benötigte Größe und das Design mitzugestalten. Individuelle Anfragen sind laut Igus jederzeit erwünscht und werden schnell umgesetzt – von der Fertigung von Prototypen und Kleinserien bis hin zur Großserie.
