Motion-Applikationen ohne Rückführung DC-Motionmodul für Spindel-Linearantriebe

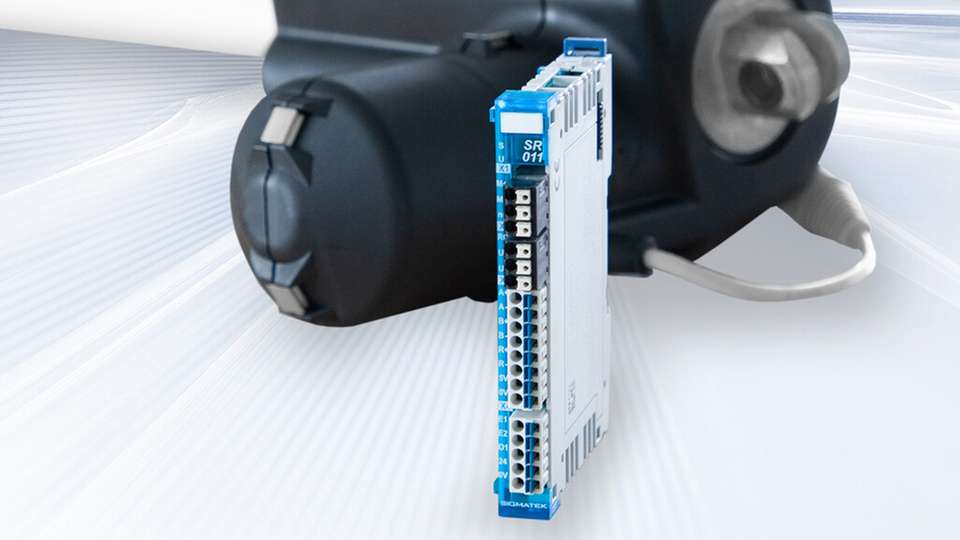

Das SR 011-1 (Maße: 12,5 x 104 x 72 mm) ist für bürstenbehaftete Gleichstrommotoren mit einem Phasenstrom bis 5 A (Spitzenstrom 15 A) bei einer Versorgungsspannung von 18 bis 55 V ausgelegt. Die PWM- und Stromreglerfrequenz wurde auf 2 kHz reduziert und damit optimal auf die Anforderungen von Spindel-Linearantrieben abgestimmt. In Kombination mit der Ansteuerung des DC-Motors mittels PWM-Sollwertvorgabewert ergibt sich eine kosteneffiziente Lösung für Motion-Applikationen, bei denen keine Rückführung notwendig ist.

Einfache Integration

Das Motionmodul wird auf der Hutschiene montiert und verfügt über zwei Enable-Eingänge und einen Bremschopper. Ein digitaler Ausgang (+24 V/0,5 A, kurzschlussfest) steht für applikationstechnische Schaltvorgänge zur Verfügung.

Zur Positionsrückmeldung steht ein Inkrementalgebereingang zur Verfügung, der sowohl RS422- als auch TTL-Geber unterstützt. Die +24-V-Versorgungsspannung für den digitalen Ausgang und die Inkrementalgeberversorgung wird auf Unterspannung überwacht. Mit dem SR 011-1 bietet Sigmatek eine schlanke, anwendungsspezifische Lösung für einfache Verstell- oder Zustellantriebe mit Spindel-Linearantrieben.
