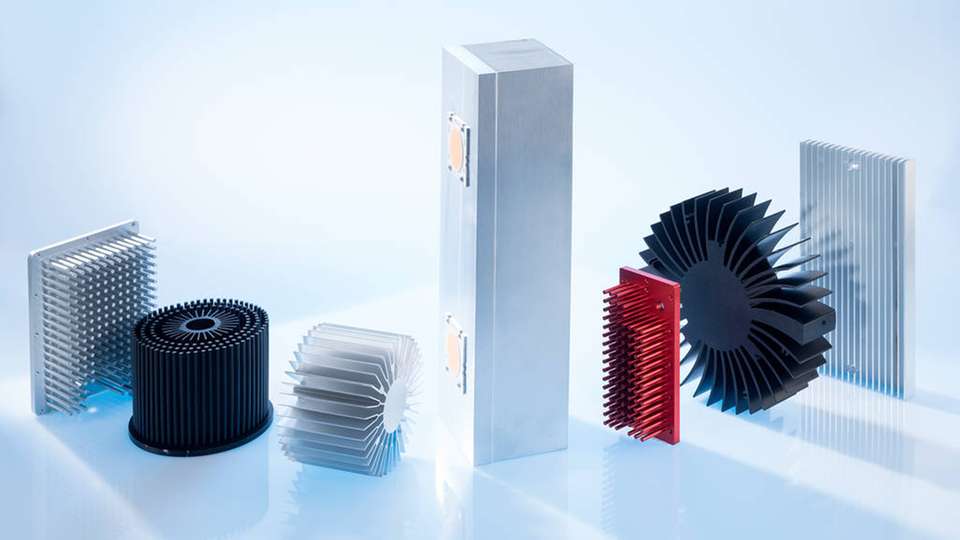

CTX bringt aus seinem Sortiment diverse LED-Kühlkörper auf die Light+Building 2020 mit.

Bild: CTX

Kühlkörper für Hochleistungs-LEDs Damit LEDs lange leben

21.02.2020

CTX Thermal Solutions stellt 2020 das erste Mal auf der Light+Building aus. Im Gepäck hat der Hersteller unterschiedliche Kühlkörper, die sich für verschiedenste Beleuchtungsszenarien eignen.

Sie sind sparsam im Energieverbrauch, langlebig und eröffnen nahezu unbegrenzte Designmöglichkeiten: LED-Leuchten sind das Leuchtmittel der Wahl. Voraussetzung für ihre lange Lebensdauer sind passende Kühlkörper.

Stranggepresste Kühlkörper

CTX stellt seine LED-Kühlkörper je nach Beleuchtungsszenario und erforderlicher Losgröße in unterschiedlichen Produktionsverfahren her. So bietet sich für eher kleinere Stückzahlen etwa das Aluminium-Strangpressverfahren an, da die Werkzeugkosten hier vergleichsweise niedrig ausfallen. Kühlkörper für längliche LED-Leuchten werden auf diese Weise gefertigt und bilden gleichzeitig einen Teil des Lampengehäuses.

Derartige Leuchten sind Nachfolger der Neonröhren, wie sie aus Hallen, Tunneln und Warenhäusern bekannt sind. Zur Herstellung wird das Metall durch eine Matrize gepresst, die exakt definierte Formen der Lamellen vorgibt. Gefertigt werden 20 m lange Strangpressprofile, die auf Länge zugeschnitten sowie eloxiert, lackiert oder pulverbeschichtet werden.

Zahlreiche gestalterische Möglichkeiten

Für Großserien von mehreren tausend Stück lohnt es sich, ein Druckgusswerkzeug anzufertigen, das zahlreiche Gestaltungsmöglichkeiten bietet und den Kühlkörper ebenfalls zu einem Teil des Leuchtendesgins macht. Fertige Teile müssen aufgrund ihrer glatten Oberfläche und sauberen Kanten nur geringfügig nachbearbeitet werden. Die im Vergleich zu Reinaluminium geringere Leitfähigkeit der verwendeten Aluminiumlegierungen lässt sich über das Kühlkörperdesign ausgleichen.

Für sehr kleine Einbauräume, etwa im Fahrzeugbau, bieten sich kaltfließgepresste LED-Kühlkörper an. Das verwendete Reinaluminium beziehungsweise Reinkupfer verfügt nicht nur über eine sehr gute Wärmeleitfähigkeit, sondern lässt eine hochpräzise Formgebung zu, der gestalterisch kaum Grenzen gesetzt sind. Durch ihren hohen Wirkungsgrad sind kaltfließgepresste Kühlkörper bei gleicher Kühlleistung deutlich kleiner als Druckguss- oder Stranggusskühlkörper mit der gleichen Leistung.

Welches Verfahren für die jeweilige LED-Leuchtenserie am besten geeignet ist, prüft CTX anhand einer thermischen Simulation. Experten des Unternehmens informieren und beraten Standbesucher auch auf der Light+Building persönlich.

CTX auf der Messe
