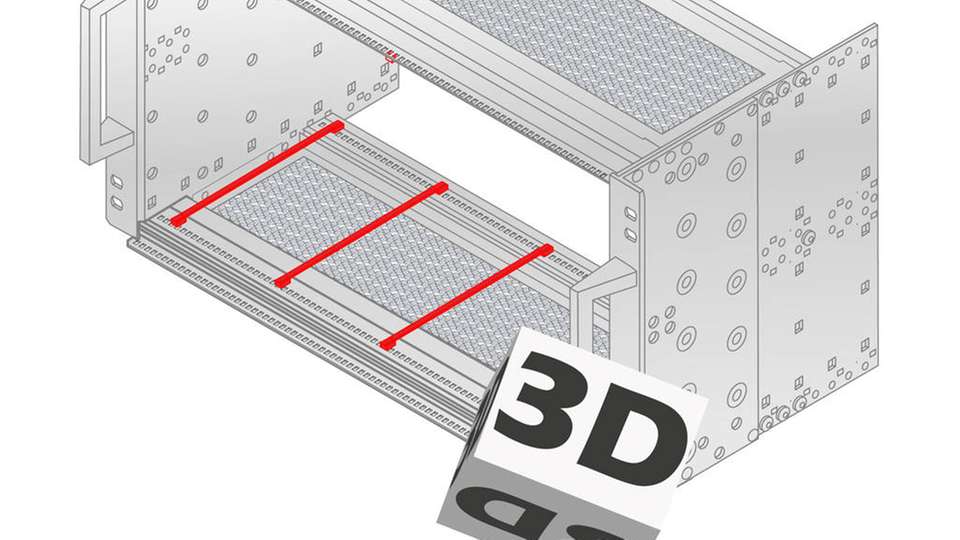

Bei den Online-Konfiguratoren von Nvent Schroff wird der Nutzer von einem intelligenten Assistenten durch den Prozess geleitet.

Bild: Nvent Schroff

Echtzeit-3D-Modelle Baugruppenträger ohne Registrierung online konfigurieren

05.03.2019

Nvent Schroff baut seine Online-Konfiguratoren weiter aus. Kunden können nun auch ihren individuellen Baugruppenträger schnell und einfach online konfigurieren – ohne Registrierung oder zu installierende Software.

Die Konfiguratoren von Nvent Schroff sind ein Baustein der „Digital Empowerment For Faster Results“-Strategie des Unternehmens. Mithilfe eines intelligenten Assistenten kann der Nutzer ein grafisches 3D-Modell seines Baugruppenträgers erstellen und erhält anschließend die entsprechenden 3D-CAD-Daten und alle notwendigen Informationen. Der Konfigurator ist ein intelligentes Tool für jeden Entwickler und Konstrukteur, der die Konfiguration von Baugruppenträgern aktiv unterstützt.

Keine Fehler durch Plausibilitätskontrolle

Durch den intelligenten Assistenten werden die Grundanforderungen für den zu konfigurierenden Baugruppenträger abfragt. Daraus wird dann automatisch ein Basis-Baugruppenträger-Modell generiert, das anschießend als grafisches Modell weiter vervollständigt und „bearbeitet“ werden kann. Die integrierte Echtzeit-Plausibilitätskontrolle verhindert Fehler, und es werden nur zueinander passende Teile zusammengestellt. Kunden müssen sich nicht mit den vielen Kombinationsmöglichkeiten beziehungsweise deren Machbarkeit beschäftigen.

Die gestellten Fragen beziehen sich beispielsweise auf:

  • die Größe der einzubauenden Boards

  • den EMV-Schutz

  • die gewünschte Anordnung der Boards

  • die einzusetzenden Griffe an den Frontplatten

  • die Art der Backplane-Befestigung

  • den rückseitigen Schutz des Boards

  • die Umgebungsbedingungen (Temperaturen, statische Belastungen und so weiter) am Einsatzort der Endapplikation

Der Nutzer findet hierzu immer entsprechende Auswahlmöglichkeiten und wird zusätzlich durch Informationen, Hinweise und allgemeine Erklärungen unterstützt. Am Ende des Fragenkatalogs wird die getroffene Auswahl als Basis-Modell per Klick in den Drag-&-Drop-Bereich des Konfigurators überführt.

Jeder Schritt wird grafisch dargestellt

Nun befindet sich der Nutzer in der Bedieneroberfläche. Über die verschiedenen Icons gelangt er entweder zurück zum Assistenten und kann dort seine Auswahl ändern, oder er zieht weitere Komponenten, wie Deck- und Bodenbleche, Griffe oder Führungsschienen, per Drag & Drop in den Konfigurationsbereich. Alle Konfigurationsschritte werden grafisch als 3D-Modell dargestellt, das von allen Seiten betrachtet werden kann. Einzelne Komponenten können dabei ein- oder ausgeblendet werden.

Über das Funktionsmenü kann der Nutzer weitere Darstellungsoptionen oder notwendige Zubehörteile aus einer Bibliothek wählen. Außerdem findet sich hier die aktuelle Stückliste mit allen verwendeten Einzelteilen. Ist die Konfiguration abgeschlossen, werden per Knopfdruck die 3D-Daten des Modells generiert (über 30 native CAD-Formate) und an das CAD-System des Nutzers übergeben. Auch das Erstellen eines 3D-PDF-Datenblatts mit einer 3D-Vorschau des konfigurierten Baugruppenträgers inklusive Stückliste ist möglich.

Weitere Informationen zu den Konfiguratoren von Nvent Schroff
