Umweltfreundliche Gleitlager Wasser in Schmierstoff verwandeln

15.07.2019

Die Lager von Maschinen werden in der Regel mit Öl geschmiert. Doch große Mengen dieser Öle landen auch heute noch in der Umwelt. Fraunhofer Forscher haben nun eine Methode entwickelt, mit der sich Gleitlager künftig auf Wasserbasis schmieren lassen.

Für gewöhnlich werden Schmierstoffe auf Mineralölbasis genutzt, um Lager zu schmieren. Dadurch wird verhindert, dass Metall auf Metall reibt und die Lager verschleißen. In Deutschland werden jedes Jahr rund eine Million Tonnen solcher Schmiermittel verbraucht. Auch die Herstellung, der Betrieb und die Entsorgung ist bei Öl unter Umweltgesichtspunkten problematisch.

Im Sinne des Umweltschutzes wäre es deshalb sinnvoll, Schmierstoffe auf Wasserbasis herzustellen. Dagegen spricht bislang, dass Metallteile korrodieren, wenn sie Wasser ausgesetzt sind. Doch einer Arbeitsgruppe vom Fraunhofer-Institut für Werkstoffmechanik IWM ist es jetzt gelungen, Wasser mithilfe von Additiven so zu verändern, dass es in Zukunft tatsächlich als Schmierstoff eingesetzt werden könnte. So wird nicht nur Korrosion verhindert, sondern auch die Schmierung insgesamt verbessert, da Wasser weniger zähflüssig als Öl ist.

Aufbau eines Gleitlagers

Im Detail haben die Forscher um Dr. Tobias Amann ihr Verfahren an einem Gleitlager entwickelt. Ein solches Lager ähnelt einem Ring, der eine rotierende Welle aus Stahl umfasst. Er besteht aus mehreren Schichten, die von außen nach innen folgendermaßen aufgebaut sind: einer Hülse, die das Lager umgibt, einer Schicht aus Aluminium und einer Schicht aus gesintertem Metall, die die Welle umfasst.

Der Clou besteht darin, dass die gesinterte, innere Schicht von einem kleinen Kanal durchzogen ist. Damit kann das Wasser zwischen der rotierenden Welle und der äußeren Aluminiumschicht fließen. Diese direkte Verbindung ist entscheidend für den elektrochemischen Prozess. Denn er beruht darauf, dass sich zwischen unedlen Metallen wie Aluminium und edleren Metallen wie Eisen eine elektrische Spannung aufbaut – ganz ohne ein elektrisches Feld von außen anlegen zu müssen.

Flüssige Salze sind der Schlüssel

Diese zwischen dem Aluminium im Gleitlager und dem Eisen in der Welle herrschende elektrische Spannung nutzen die Forscher aus, um das Wasser in einen Schmierstoff zu verwandeln. „Wir mischen dem Wasser sogenannte ionische Flüssigkeiten zu“, erklärt Amann. „Dabei handelt es sich um flüssige Salze, die Anionen und Kationen enthalten.“

Im elektrischen Feld richten sich diese Ionen aus und lagern sich auf der Innenseite des gesinterten Metallrings ab; und zwar so, dass ihre Enden nach oben der rotierenden Welle entgegenragen. Damit bilden sie eine Art galvanisch hergestellte Schutzschicht, auf der die Welle gleiten kann.

Dass das Verfahren funktioniert, haben die Forscher inzwischen zeigen können. Amann und sein Team sind nun auf der Suche nach Industriepartnern, mit denen sie die ionischen Flüssigkeiten noch optimieren wollen. „Eine Herausforderung besteht darin, dass bei der Bewegung der Welle Wärme entsteht, die das Wasser verdampfen lässt“, sagt der Forscher. „Wir wollen jetzt Mischungen von ionischen Flüssigkeiten finden, die dem Verdampfen entgegenwirken.“

Elektrisches Feld verhindert Rosten

Das mit Ionen versetzte Wasser ist nicht nur umweltfreundlicher als Öl, es trägt auch dazu bei, Gleitlager noch effizienter zu machen. Amann: „Die Welle gleitet leichter, wenn sie mit Wasser benetzt ist. Deshalb ist der Energieverbrauch im Betrieb geringer als beim deutlich viskoseren Öl.“ Hinzu kommt, dass die Korrosion vermieden wird. Der Sauerstoff aus dem Wasser reagiert normalerweise mit eisenhaltigen Stählen und führt schließlich zum Rosten. Durch das elektrische Feld wird das vermieden.

In ihren beiden vom Ministerium für Wirtschaft, Arbeit und Wohnungsbau Baden-Württemberg geförderten Projekten haben die IWM-Experten zusammen mit Kollegen der Universität Freiburg aber noch mehr als das Gleitlager mit elektrochemischem Innenleben entwickelt. Zusätzlich wurde ein neues Messgerät konzipiert, ein sogenanntes In-situ-Tribometer, mit dem sich während des Betriebes direkt am Gleitlager der Verschleiß des Metalls und der Reibwert messen und überwachen lassen.

Bislang lässt sich der Verschleiß eines Lagers nur messen, wenn man dieses auseinanderbaut und die Oberflächen anschließend begutachtet und vermisst. Das ist zeitraubend. „Mit unserem neuen Tribometer aber wird jetzt eine In-situ-Messung möglich, die nicht nur die Entwicklung geeigneter Schmierstoffe auf Wasserbasis erleichtert, sondern auch eine kontinuierliche Überwachung von Lagern ermöglicht“, sagt Amann.

Bildergalerie

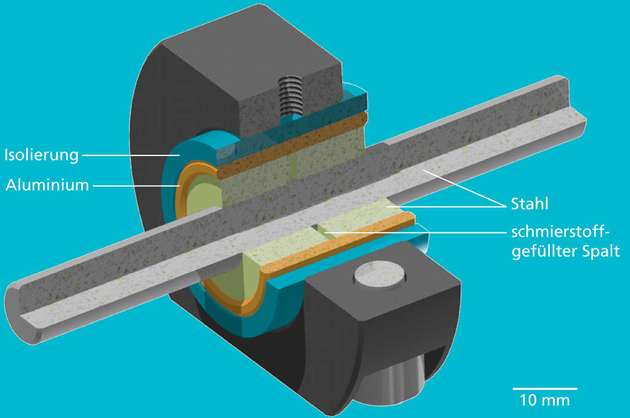

  • Ein neues Gleitlagerdesign mit Wasserschmierung und galvanischer Kopplung, das ohne zusätzlichen Strom die Tribokorrosion verhindert.

    Bild: Fraunhofer IWM

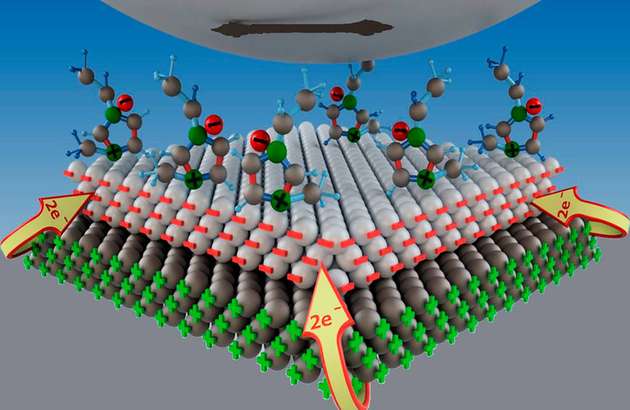

  • Im galvanisch gesteuerten Reibkontakt lagern sich die ionischen Fluide an die Metalloberfläche an und verbessern so die tribologischen Eigenschaften Reibung und Verschleiß.

    Bild: Fraunhofer IWM
