TEQ 300 WIR-Konverter Vielseitiger Wandler

Traco Electronic GmbH

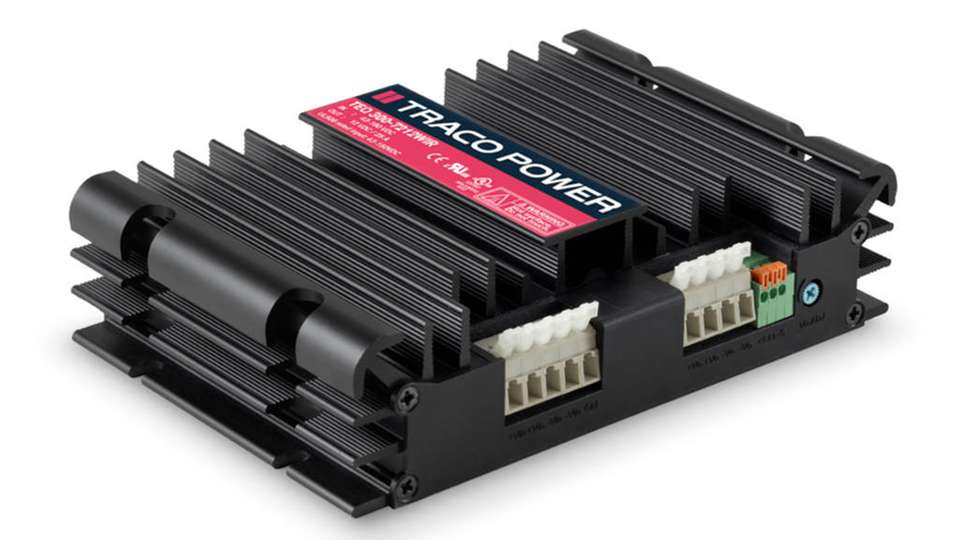

Bild: Traco
20.02.2018

Der 300 Watt DC/DC Wandler ist mit seinem robusten Gehäuse und der leistungsfähigen passiven Kühlung für den Einsatz in rauen Umgebungen sowie bei Transport- und Bahnanwendungen gut geeignet.

Sponsored Content

Mit den weiten Eingangsspannungsbereichen von 18-75 VDC und 43-160 VDC können die, bei Bahnanwendungen üblichen Nominalspannungen abgedeckt werden. Die tolerierbaren Spannungseinbrüche und Spannungsausschläge haben somit keinen Einfluss auf die Funktion.

Elektrische Verbindung sicherstellen

Die DC/DC Wandler verfügen über eine interne Filterung, welche die hohen Anforderungen an die EMV-Störfestigkeit erfüllt. Die Konstruktion ist für eine hohe Schock- und Vibrationsfestigkeit ausgelegt und hat einen robusten Montageflansch für eine stabile Befestigung. Vibrationsgeprüfte Anschlussklemmen stellen die elektrische Verbindung sicher. Mit der EN 61373, sind die Module für den Einsatz auf Schienenfahrzeugen geprüft.

Auch bei extremen Temperaturen betriebsbereit

Eine hoher Wirkungsgrad und die Verwendung von qualitativ hochwertigen Komponenten ermöglichen einen zuverlässigen Betrieb, auch bei Umgebungstemperaturen von -40 bis +80°C. Die Prüfung bei feuchter Wärme und zyklischer Temperaturänderung erreichen nach EN 50155 die höchste Klasse TX. Des Weiteren werden die Anforderungen an das Brandverhalten von Werkstoffen und Komponenten nach EN 45545-2 erfüllt.

Die TEQ 300 WIR-Konverter haben eine verstärkte Isolation für eine I/O-Isolationsspannung von 3000 VDC. Die Modelle sind mit den Ausgangsspannungen 12, 24, 28 oder 48 VDC verfügbar und über ein integriertes Potentiometer im Bereich von ±20 Prozent einstellbar. Die Ausgangsspannung ist bis circa 110 Prozent des nominalen Ausgangsstroms konstant, danach geht der Ausgang in den Konstant-Strom-Modus über.

Spannungsabfall kompensieren

Überlastschutz, Kurzschlusssicherheit, Verpolungsschutz, Übertemperaturschutz, Rückspannungssicherheit sowie die Eingangs-Unterspannungsabschaltung, sind zusätzliche Eigenschaften die die Wandler sehr zuverlässig und stabil machen. Um den Spannungsabfall bei langen Ausgangsleitungen zu kompensieren, steht ein Sense-Eingang zur Verfügung. Die Last kann außerdem über einen Remote-Eingang abgetrennt werden. Durch eine aktive Lastverteilung können bis zu drei Geräte parallel geschalten werden. Neben der Zulassung für Bahnanwendungen sind die Wandler auch nach IEC/UL 60950-1 und UL 508 zertifiziert und decken somit auch Sicherheitsanforderungen für industrielle Anwendungen ab.
