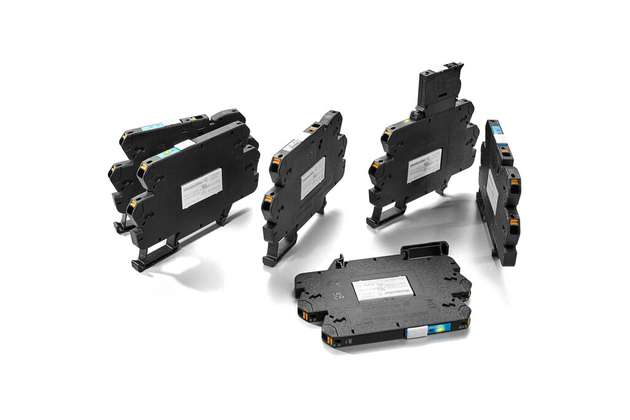

Der kleine Alleskönner Vibrationsfeste Universalrelais mit kompakter Bauform

Koppelrelais und Halbleiterrelais der Termseries-Familie gelten als Alleskönner. Sie sind sehr beliebt und gehören bereits seit Jahren zu dem Klippon Relay-Portfolio von Weidmüller. Um die Vorteile der Termseries in noch mehr Anwendungen nutzbar zu machen, wurde Termseries-compact entwickelt. „Die Komplettmodule haben eine geschlossene Bauform und sind absolut vibrationssicher. Dank ihrer geringen Tiefe von nur 63 mm können sie auch in flache Schaltschränke oder Klemmenkästen eingebaut werden“, beginnt Dennis Harland, Head of Product Management Relays bei Weidmüller, die Vorteile aufzuzählen und fährt fort: „Nutzer profitieren außerdem von der Konturengleichheit zu Modulen der Termseries. Dadurch kann das gesamte Zubehör gemeinsam genutzt werden. Hinzu kommen das spiegelsymmetrische Design und die durchgängigen Querverbindungskanäle auf jeder Anschlussebene. So lassen sich hochflexible Lösungen äußerst effizient und mit kurzen Verdrahtungszeiten realisieren.“

Breites Einsatzspektrum

Ausführungen mit einem Schließer und einem Wechsler, mit elektromechanischen Relais und mit verschiedenen Eingangsspannungen ermöglichen einen breiten Einsatz. Ein Highlight ist der Termseries-Multispannungseingang mit 24 bis 230 V UC, den es für Termseries-compact auch in einer platzsparenden Variante mit 12 bis 60 V UC gibt. Für schnelle und fehlerfreie Verdrahtung sorgen Push-in-Anschlüsse sowie farbig gekennzeichnete Spannungseingänge. „Jedes Modul ist zu 100 Prozent funktionsgeprüft und auf Spannungsfestigkeit der Ein- und Ausgänge hin kontrolliert. Das garantiert einen sicheren Betrieb, betont Harland und ergänzt: „Wartungsteams werden sich über gut lesbare Artikelnummern und integrierte Prüfabgriffe auf jeder Ebene freuen. Genauso wie über die gut sichtbaren Leiterkennzeichnungen, die großen farbigen Pusher und die helle Status-LED. All das erleichtert die tägliche Arbeit und erlaubt Funktionsprüfungen auf einen Blick.“

Digitale Unterstützung

Mit der Bereitstellung aller Daten für WMC, Eplan, CAD und Ausschreibungstexte nach E-Class- und ETIM-Standards werden viele Planungs- und Dokumentationsprozesse sowie die Erstellung digitaler Zwillinge optimal unterstützt. Und wer sich schnell vor Ort über ein Produkt informieren muss, wird den QR-Code auf der Gehäuseseite schätzen. „Er ist direkt mit dem Datenblatt im Weidmüller Onlinekatalog verlinkt, wo alle Produktinformationen bereitstehen. Ein praktisches Detail, das viel Zeit im Alltag spart und auch Nachbestellungen erleichtert“, erklärt Harland.

Ergänzende Produktvarianten

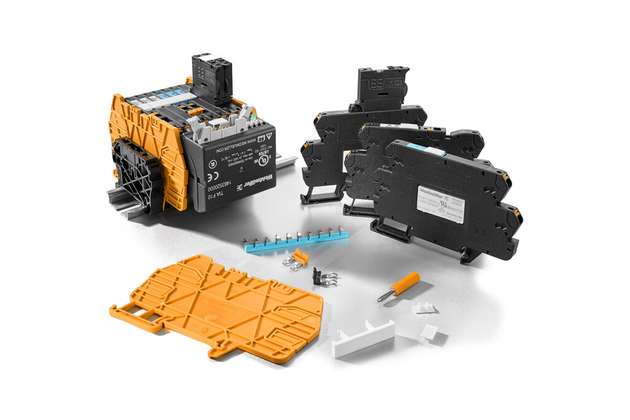

Vom Start weg ist Termseries-compact auch mit integriertem Sicherungseinsatzträger verfügbar. Die Sicherung schaltet bei Fehlern einzelne Leitungspfade ab, um den Rest der Anlage zu schützen und die Verfügbarkeit zu erhöhen. Durch die Integration werden zusätzliche Reihenklemmen mit Sicherungen eingespart. Um die tägliche Arbeit noch effizienter zu machen, wurde spezielles Zubehör für Termseries-compact entwickelt. Es ergänzt das kompatible Angebot der Termseries und umfasst spezielle Einspeiseklemmen, Durchgangsklemmen und Trennwände. „Dies erhöht die Flexibilität, vereinfacht die Verdrahtung und erleichtert den strukturierten Einbau sowie die Trennung unterschiedlicher Spannungsbereiche“, beschreibt Harland die Vorteile.
