Frequenzanalyse ohne Programmierung TwinCAT Analytics mit konfigurierbarem Condition Monitoring

BECKHOFF Automation GmbH & Co. KG

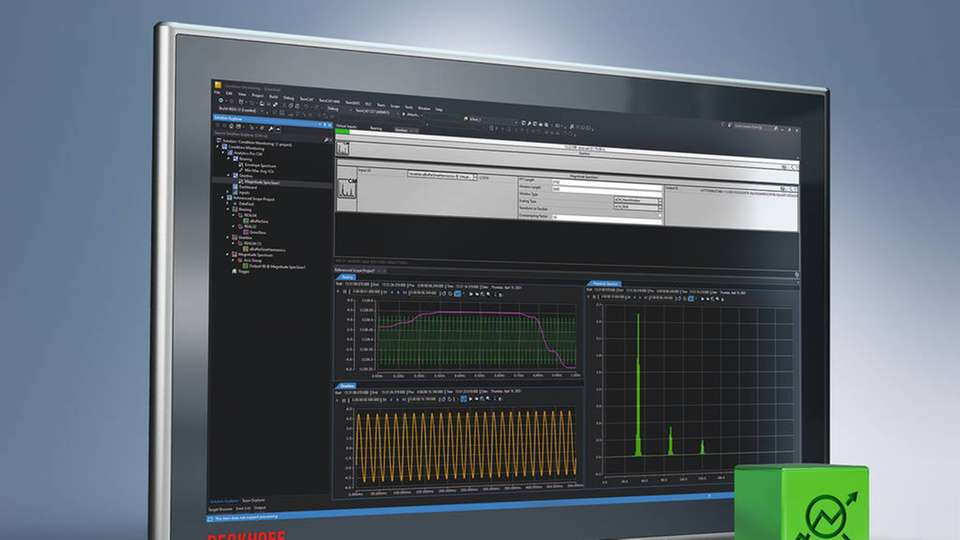

In TwinCAT Analytics lassen sich ohne Programmieraufwand Condition-Monitoring-Algorithmen einbinden.

Bild: Beckhoff
01.06.2021

Die Software TwinCAT Analytics bietet einen vollständigen Workflow von der Datenerfassung über die Datenspeicherung und -analyse bis hin zum Dashboard für die kontinuierliche Maschinenüberwachung. Innerhalb dieses Workflows, aber auch für temporäre Maßnahmen, können nun auch traditionelle Condition-Monitoring-Algorithmen durch einfache Konfiguration ohne Programmierung genutzt werden.

Sponsored Content

Bereits im Jahr 2010 hat Beckhoff die Condition-Monitoring-Bibliothek für TwinCAT vorgestellt. Diese zeichnet sich durch zahlreiche Algorithmen aus, mit denen neben Funktionen wie z. B. Magnitudenspektrum, Einhüllende, Zoom FFT, Power Cepstrum und verschiedene RMS-Berechnungen auch Momentkoeffizienten, diskrete Klassifikation sowie Vibration Assessment nach ISO-Standard möglich sind.

Alle Funktionen sind als SPS-Funktionsbausteine verfügbar, sodass sich Condition-Monitoring-Funktionen unter anderem zur dauerhaften Wälzlager- oder Getriebeüberwachung direkt und einfach in die Maschinensteuerung integrieren lassen.

Aufwand reduziert

Der Aufwand für Inbetriebnehmer und Servicetechniker, um für eine punktuelle Überprüfung der Maschine beispielsweise ein Frequenzspektrum zu berechnen, war bisher allerdings recht hoch. Genau hier setzt TwinCAT Analytics an, indem es eine Programmieraufgabe auf eine reine Konfigurationsaufgabe reduziert: Alle Condition-Monitoring-Algorithmen stehen in der Analytics Toolbox zur Verfügung und können einfach in die Oberfläche gezogen und konfiguriert werden.

Anschließend liefert ein „Start Record“ die Ergebniswerte am Ausgang der Bausteine, die sich aufgrund der Interaktion von TwinCAT Analytics und TwinCAT Scope View grafisch und sehr übersichtlich im Charting-Tool darstellen lassen.

Analyse-Dashboard automatisch erstellen

Auf diese Weise erhält der Maschineninbetriebnehmer oder Servicetechniker mit dem TwinCAT-Analytics-Service-Tool (TE3520) eine sehr einfach zu bedienende Lösung und eine optimal interpretierbare Ergebnisdarstellung. Eine kontinuierliche Überwachung mithilfe der Condition-Monitoring-Algorithmen kann gleichermaßen komfortabel in der TwinCAT Analytics Workbench (TE3500) konfiguriert und automatisch in lesbaren SPS-Code umgewandelt werden.

Dieser Code lässt sich dann auf die lokale Maschinensteuerung oder auf ein Remote-Gerät herunterladen, um parallel zur Maschinenapplikation die notwendigen Berechnungen durchzuführen. Die hier einsetzbare Visualisierungslösung TwinCAT HMI rundet den Analytics Workflow mit der automatischen Erstellung eines Analyse-Dashboards ab.
