Störanfälligkeit von Anlagen senken Siebfilter entfernen Fremdkörper aus Prozesswasser

Um Prozesswasser nach gradueller Verschmutzung wieder zu säubern, können Siebfilter der Serie WF300 eingesetzt werden.

17.10.2018

In zahlreichen industriellen Prozessen wird Wasser zur Herstellung von Produkten, für Reinigungszwecke oder als Hilfsmedium für Heiz- oder Kühlprozesse eingesetzt. Bei Kontakt mit Leitungssystemen, Prozessmedien oder auch der Luft verschmutzt dieses Wasser sukzessive, sodass es gereinigt werden muss. Eine Siebfilter-Serie soll eine einfache und kostengünstige Möglichkeit darstellen, um Fremdkörper effizient aus Prozesswasser zu entfernen.

Vier unterschiedliche und austauschbare Filtereinsätze der Serie WF300 von SMC erlauben es Anwendern, den erwünschten Reinigungsgrad flexibel einzustellen. Die Filtereinsätze mit 100, 70, 50 und 25 Maschen pro Zoll bestehen aus rostfreiem Stahl und sind besonders langlebig.

Außerdem sollen sie im Handumdrehen gewechselt und nach ihrer Reinigung über viele Zyklen wiederverwendet werden können. Die permanente Reinigung des Prozesswassers schont die nachgeschalteten Anlagenelemente und macht die Prozesse weniger störanfällig.

Technische Daten und Funktionsumfang

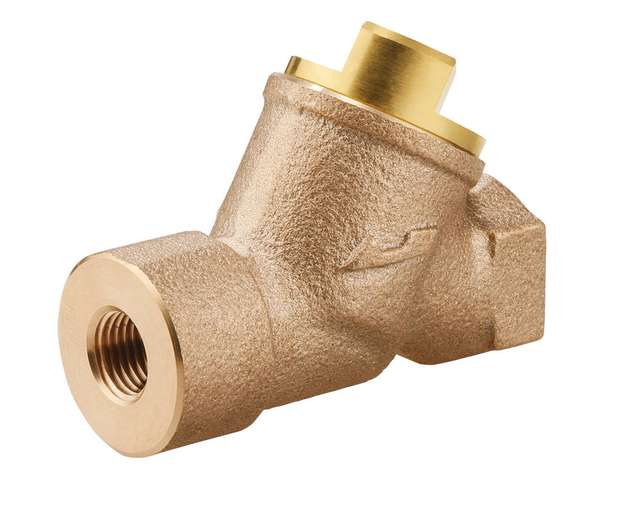

Die Siebfilter der Serie WF300 sind aus Bronzeguss und Messing gefertigt und werden in den drei Anschlussgrößen 1/4, 3/8 und 1/2 Zoll angeboten. Freigegeben für Umgebungs- und Medientemperaturen von fünf bis 80 °C sind sie bis zu einem maximalen Betriebsdruck von 1,18 MPa einsetzbar. Mit einer Länge von 66,5 mm und einem Gewicht von unter 0,3 Kilogramm sind sie sehr kompakt und lassen sich laut Hersteller schnell und unkompliziert auch in beengten Einbauverhältnissen integrieren.

Mit den Druckreglern der Serie WR110 sowie den Rückschlagventilen der Serie INA-14-290/XTO-674 können die Funktionen der WF300-Siebfilter sinnvoll erweitert werden. In Anwendungen, in denen beispielsweise der Druck in Wasserleitungen eingestellt werden muss, lassen sich durch die Kombination von WF300 und WR110 die Medienreinigung und -zuführung in einer Einheit integrieren. Die Druckregler der Serie WR110 bietet SMC in zwei Größen mit einem Einstellbereich von 0,08 bis 0,39 MPa und von 0,05 bis 0,69 MPa an.

Anlagen schonen

Die Siebfilter der Serie WF300 sollen effektiv die Beiseitigung von Fremdkörpern in Prozesswasserleitungen unterstützen. „Klassischerweise sind das die Kühlwasserkreisläufe von Werkzeugmaschinen, Schweißzangen, Vakuumkammern oder Gussformen“, erklärt Sandra Spreuer, Product Management bei SMC. „Wir wissen aber auch, dass sie zum Beispiel in der Druckindustrie eingesetzt werden, um die Qualität des Sprühwassers zu verbessern, mit dem das Papier befeuchtet wird. Auch hier tragen die Siebfilter dazu bei, die Anlagenteile zu schonen, deren Lebensdauer zu verlängern und gleichzeitig das Risiko von Funktionsausfällen zu senken.“

Bildergalerie

  • Die vier austauschbaren Filtereinsätze der Serie WF300 mit unterschiedlicher Maschendichte bestehen aus rostfreiem Stahl, sind reinigbar und können jederzeit ausgetauscht werden.

    Die vier austauschbaren Filtereinsätze der Serie WF300 mit unterschiedlicher Maschendichte bestehen aus rostfreiem Stahl, sind reinigbar und können jederzeit ausgetauscht werden.

    Bild: SMC
