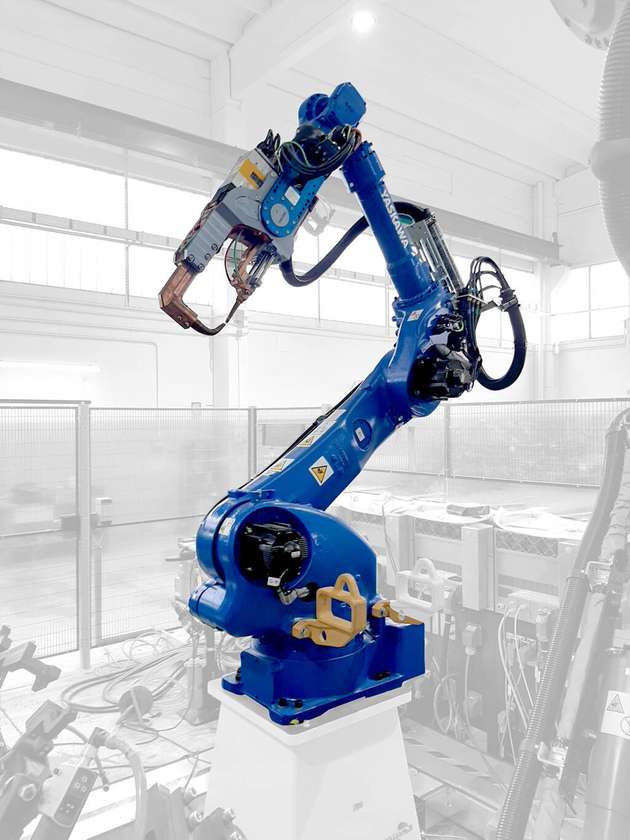

Die insgesamt acht Modelle der neuen Serie Motoman SP sind sehr dynamische und energieeffiziente Punktschweißroboter in einem Traglastbereich zwischen 80 und 235 kg.

Bild: Yaskawa
01.10.2021

Yaskawa hat eine neue Generation energieeffizienter Punktschweißroboter, die einen Traglastbereich von 80 bis 235 kg abdecken. Zusammen mit den Handlingrobotern der GP-Serie bietet Yaskawa damit ein volles Portfolio an Robotern für Punktschweißzellen und den Karosseriebau an. Verbesserungen liegen insbesondere auf der Controller- und Antriebsseite (mit der aktuellen Steuerungsgeneration YRC1000), in den Funktionspaketen und beim Bahnplaner, der für die Bewegungsmuster des Punktschweißens weiter optimiert wurde und zu schnellen Taktzeiten führt.

Die Motoman SP-Serie sind hochflexible und leistungsstarke Punktschweißroboter, die auch für Handhabungsanwendungen geeignet sind. Ihre schlanke Bauform ermöglicht eine kleine Stellfläche, wodurch sie auch bei beengten Platzverhältnissen positioniert werden können. Zudem punkten sie mit größeren maximalen Arbeitsbereichen. Mit Traglasten von 80 k bis 235 k eignet sich die Motoman SP-Serie für eine Vielzahl gängiger Punktschweißzangen und -technologien, insbesondere auch für servogesteuerte Schweißzangen mit Roboterzangenausgleich.

Der schlanke und leichte Aufbau, die neueste Sigma-7 Servotechnologie sowie eine serienmäßige Kondensator-Einheit zur Rekuperation von Bremsenergie führen zu hervorragenden Taktzeiten. Bei typischen Punktschweiß-Bewegungszyklen (schnelle/kurze Positionierbewegungen von Punkt zu Punkt) sind – je nach Bewegungsmuster - erhebliche Energie/CO2-Einsparungen möglich.

Besonders interessant bei Yaskawa ist seit jeher die Möglichkeit, Master/Slave-Systeme und Positionierer mit nur einem Controller synchron zu steuern – das führt hardwareseitig zu Einsparungen zum Beispiel bei der Kommunikationseinbindung (Feldbus/Safety/IoT), softwareseitig zu Taktzeitoptimierungspotentialen durch perfekt synchronisierte oder überlagerte Bewegungen bei gleichzeitig geringerem Programmieraufwand.

Zwei kompakte Punktschweißroboter mit 80 k beziehungsweise 100 kg Traglast

Die Motoman-Robotermodelle SP80 und SP100 sind kompakte Punktschweißroboter mit 80 beziehungsweise 100 kg Traglast für servogesteuerte Leichtbau-Schweißzangen. Mit dieser Technologie lassen sich sehr kompakte, taktzeitoptimierte, energieeffiziente und kostengünstige Schweißzellen auf kleinstem Raum installieren. Diese Roboter eignen sich zum Beispiel für kompakte Punktschweißlinien im Karosseriebau mit hoher Roboterdichte, für das wirtschaftliche Schweißen kleiner Unterbaugruppen sowie für den platzsparenden Aufbau auf einem Positionierer.

Sechs weitere, leistungsstarke Punktschweiß- und Handlingroboter

Bei den übrigen sechs SP-Modellen handelt es sich um Punktschweißroboter im klassischen Traglast- und Reichweitenspektrum des Punktschweißens zwischen 150 und 235 kg. Diese Roboter sind auch geeignet für das Werkstückhandling in Verbindung mit der Ansteuerung stationärer Schweißzangen. Zwei Robotermodelle der SP-Serie mit besonders großer Reichweite von über 3 m sind in Konsolen-Bauart ausgeführt, das heißt, sie besitzen einen erweiterten Arbeitsbereich unterhalb des Installationsniveaus, wenn sie erhöht – zum Beispiel auf einem Stahlbau – montiert sind.

Weitere Pluspunkte im Überblick

Die Punktschweißroboter der SP-Serie sind für eine Vielzahl marktüblicher Punktschweißzangen und Greifer geeignet, insbesondere auch für servogesteuerte Schweißzangen als integrierte 7. Achse mit robotergestütztem Zangenausgleich. Der mechanische Aufbau der SP-Roboter kommt ohne mechanischen Gegengewicht-Balancer aus, geringe bewegte Massen ermöglichen höhere Beschleunigungen und Geschwindigkeiten.

Das stabile Handgelenk ist speziell für kleine und schnelle Positionierbewegungen geeignet, wie sie bei Punktschweißanwendungen üblich sind. Ein weiteres Detail der Motoman SP-Baureihe ist der optionale C-Adapter am Handgelenkflansch – zur optimalen, verschleißarmen und servicefreundlichen Verlegung von Kabelpaketen.

Bildergalerie

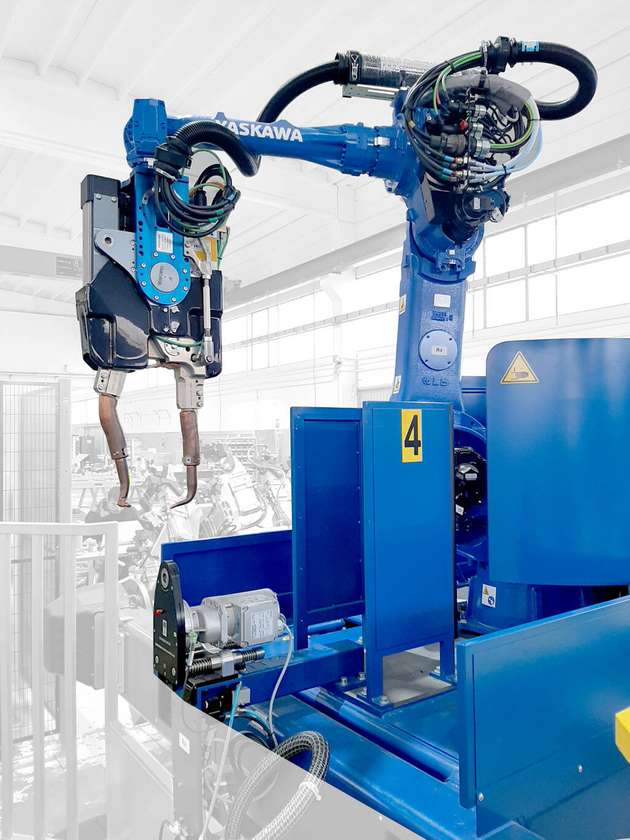

  • Eine neue Generation energieeffizienter Punktschweißroboter, die Motoman-SP-Serie.

    Eine neue Generation energieeffizienter Punktschweißroboter, die Motoman-SP-Serie.

    Bild: Yaskawa

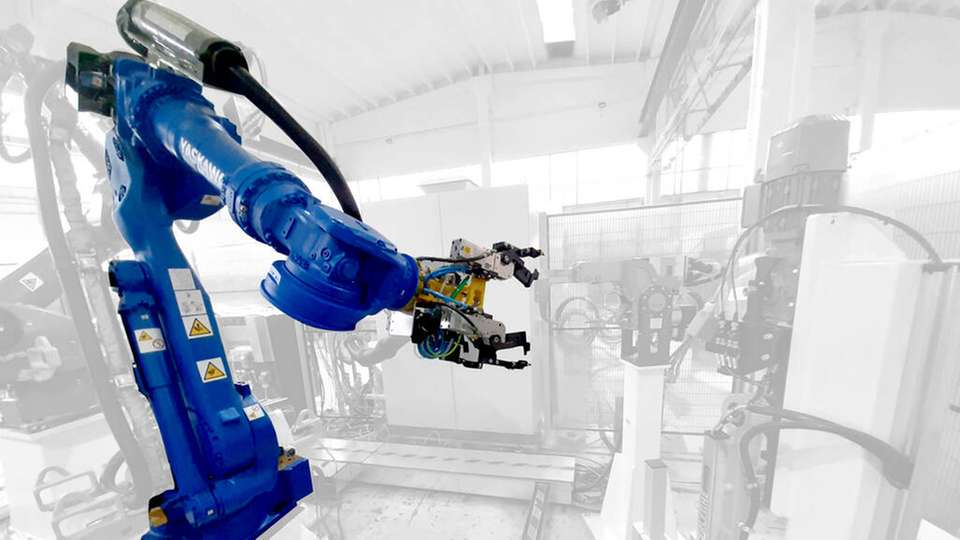

  • Punktschweißroboter der Motoman-SP-Serie: Ihre schlanke Bauform ermöglicht eine kleine Stellfläche, wodurch die Roboter auch bei beengten Platzverhältnissen positioniert werden können.

    Punktschweißroboter der Motoman-SP-Serie: Ihre schlanke Bauform ermöglicht eine kleine Stellfläche, wodurch die Roboter auch bei beengten Platzverhältnissen positioniert werden können.

    Bild: Yaskawa
