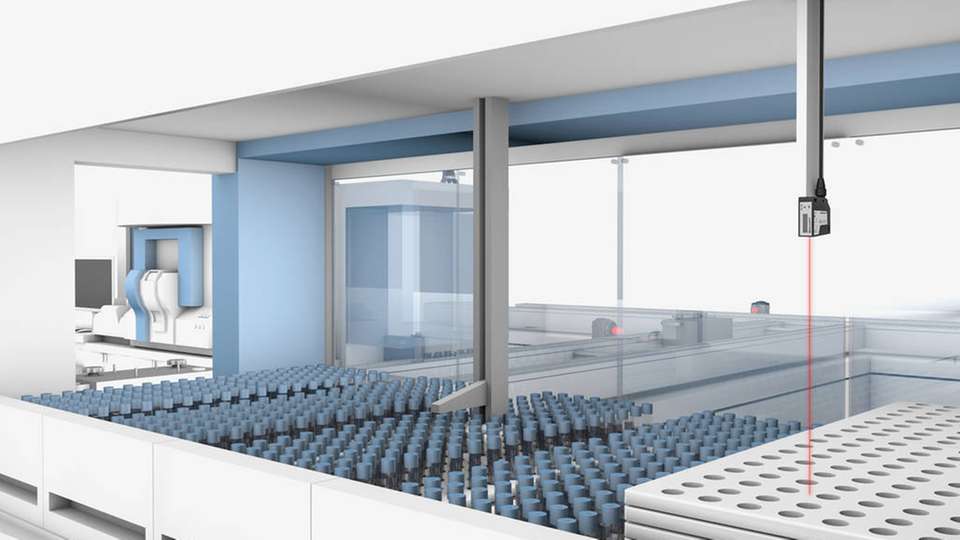

Der Laser-Distanzsensor ist unter anderem mit zuschaltbare Fremdlichtunterdrückung sowie einem Filter gegen Störungen ausgestattet.

Bild: Balluff

Genaue Abstandsmessung Laser-Distanzsensor mit IO-Link

03.06.2020

Der neue Laser-Distanzsensor BOD 24K von Balluff ermöglicht die Erfassung und Positionierung von Objekten unterschiedlichster Art. So eignet er sich beispielsweise zur Konturerfassung, Abstandsbestimmung oder Lagekontrolle in der Montage.

Durch einen präzisen Laserstrahl erkennt der Distanzsensor auch kleine Objekte und Objektdetails. Features wie eine zuschaltbare Fremdlichtunterdrückung, ein Präzisionsmodus für besonders hohe Genauigkeit sowie ein Filter gegen Störungen sind alles Extras, die bei herkömmlichen Sensoren nicht unbedingt zum Standard gehören. Eingeordnet ist der Sensor in die Laserklasse 1. Er kann somit ohne Schutzmaßnahmen eingesetzt werden.

Verschiedene Ausführungen

Integriert in ein robustes Kunststoffgehäuse der Schutzart IP 67 ist der Sensor wahlweise erhältlich für Arbeitsabstände von 50 bis 100 mm beziehungsweise 50 bis 650 mm bei einer Auflösung von < 10µm bzw. 50µm.

Er liefert dabei ein kontinuierliches, proportionales Spannungs- und Stromsignal von 0 bis 10 V bzw. 4 bis 20 mA. Zwei digitale Ausgänge mit einstellbarer PNP/NPN-Schaltfunktion (Schließer/Öffner (NO/NC) stehen ebenfalls zur Verfügung. Mit einer Schaltfrequenz von 500 Hz ist die kontinuierliche Erfassung auch schneller Bewegungen für den Sensor keine besondere Herausforderung.

Der Sensor verfügt auf der Oberseite über ein gut sichtbares OLED-Display sowie zwei integrierte Tasten. Über sie kann der Anwender bequem die verschiedenen Modi und Funktionen anwählen.

Leicht montier- und bedienbar

Die intuitive Menüführung soll dabei für eine schnelle Inbetriebnahme und Bedienung bei hoher Funktionalität sorgen. Alternativ kann der Nutzer auch alle Einstellungen via IO-Link noch komfortabler vornehmen.

Drei integrierte Gehäusebohrungen und ein drehbarer Stecker erleichtern Montage und Anschluss. Mit einem einfachen, standardisierten 4-poligen M12-Steckverbinder ist der BOD 24K schnell angeschlossen. Zwei farbige LEDs zeigen die Betriebsbereitschaft und den Schaltzustand des Sensors an.
