Integrationsfreudiges Netzteil Konfigurierbare 500-W-Medizin-Netzteile mit geringem Kühlbedarf

TDK-Lambda Germany GmbH

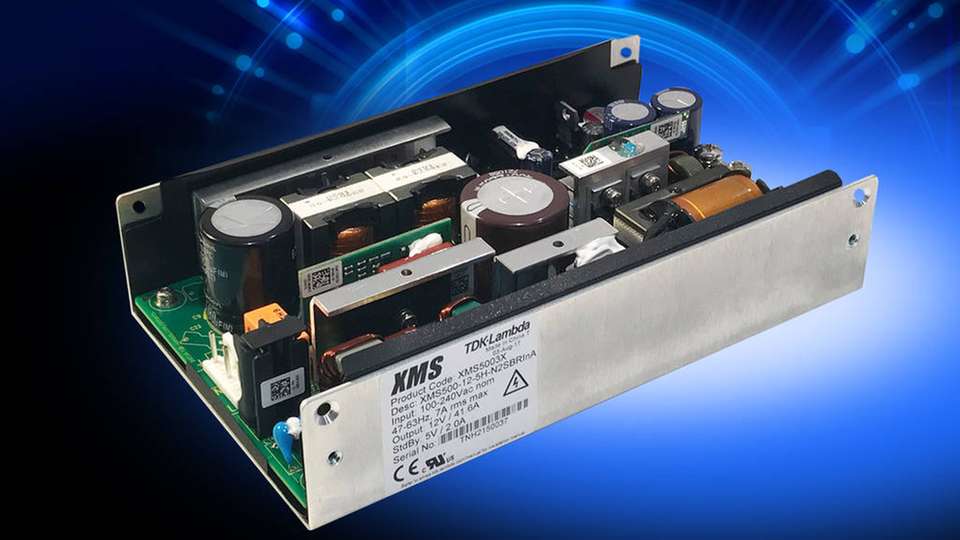

Umfassend konfigurierbar und komplett "BF-ready" (MOPP) ist eine neue Netzteilreihe für Medizin- und Industrieanwendungen der TDK Corporation.

Bild: TDK Lambda Germany
30.01.2018

Die Reihe ist sowohl für Medizin- als auch Industrieanwendungen zertifiziert und eignet sich dadurch für ein sehr breites Anwendungsspektrum, etwa für medizinische Geräte zu Hause und in Krankenhäusern, klinische Diagnose- und Bildgebungssysteme, aber eben genauso für Industrieausrüstungen, Test- und Messwesen und für Kommunikationssysteme.

Sponsored Content

Die XMS500 Serie von TDK-Lambda umfasst sowohl Class I- als auch Class II-Netzteile, hat durchgängig bei allen Modulen Störgrad B mit über 6 dB Reserve und weist zugleich einen Erdableitstrom von unter 150µA auf. Dank ihres mechanischen Designs und hoher Wirkungsgrade genügt zur Kühlung der Netzteile selbst bei der vollen Nennleistung von 500 W ein Luftstrom von nur 1 m/s. Mit nur 37 mm Bauhöhe (< 1 HE) finden die XMS500-Netzteile auch in beengten Verhältnissen gut Platz.

Vielseitige Flexibilität und Einsatzmöglichkeit

Dank der breit angelegten Konfigurierbarkeit bietet die XMS500-Reihe Entwicklern eine außerordentliche Flexibilität, die Stromversorgung für ihre spezifischen Bedürfnisse und Kostenvorgaben anzupassen und zu optimieren. Neben der Ausgangsspannung und der Isolationsklasse, gibt es zahlreiche weitere Optionen, etwa Standby-Versorgung, Gehäuse/Lüfter-Varianten (inkl. Low-Noise-Lüfter), Fern-Ein/Aus, AC Fail, Einfach- oder Doppeleingangssicherung. Standardmäßig kann der Einzelausgang mit 12, 24, 36 oder 48 V Nennspannung geordert werden, aber auch andere Spannungswerte sind auf Anfrage möglich. Die Schaltnetzteile verfügen über einen Weitbereichseingang (90-264 V AC), der für bis zu 5 s auch mit 300 V AC zurechtkommt. Sie sind bis zu 70°C Umgebungstemperatur einsetzbar, wobei ab 50 °C ein Derating von 2,5%/ °C einsetzt. Im Openframe-Format messen die Netzteile 102 x 180 x 37 mm³, im U-Chassis 107 x 180 x 39,5 mm³.

Richtlinien und Sicherheitszulassungen sind erfüllt

Alle Modelle haben die Sicherheitszulassung gemäß IEC/EN/ES 60601-1 und IEC/EN/UL 60950-1 und tragen das CE-Zeichen gemäß Niederspannungsrichtlinie und RoHS2-Richtlinie. Die Störaussendung entspricht EN 55011, Grad B, und EN 55032, Grad B. Dies gilt für leitungsgebundene wie abgestrahlte Störungen und bei Geräten der Isolationsklasse I ebenso wie der Klasse II. Das Oberwellenspektrum entspricht EN 61000-3-2 und die Störsicherheit IEC60601-1-2, Ausgabe 4, und IEC 61000-4. Die Isolationsspannung beträgt 4 kV AC (2 x MOPP) zwischen Ein- und Ausgang und 1,5 kV AC (1 x MOPP) zwischen Eingang und Masse sowie zwischen Ausgang und Masse. Somit sind die Medizin-Netzteile auch für Medizinanwendungen mit B- oder BF-Einstufung geeignet. TDK-Lambda gibt 5 Jahre Garantie auf die XMS500-Netzteile.
