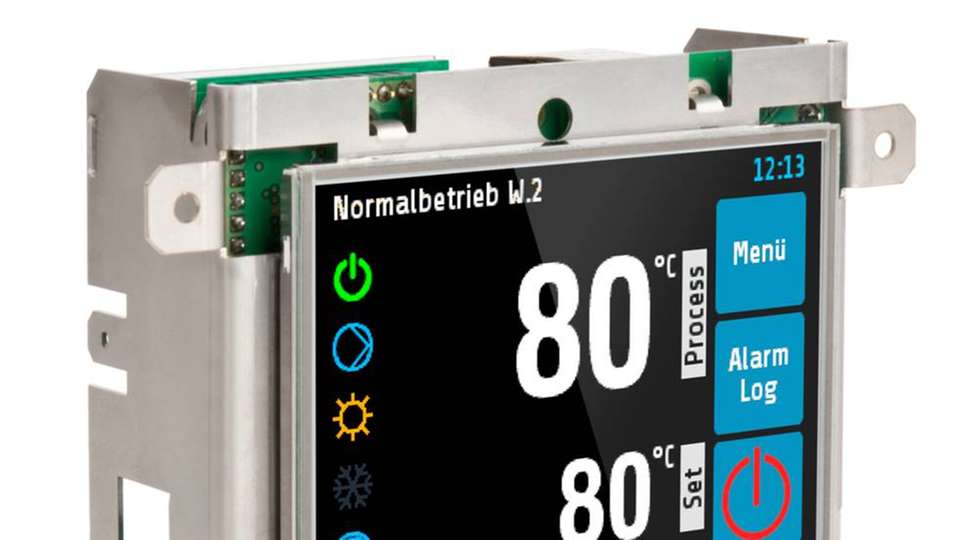

Der R4100-Controller fährt bis zu acht programmierbare Temperaturprofile ab.

Bild: Elotech

PID-Regler mit Fernzugriff Individuelle Temperaturprofile abfahren

24.04.2019

Der Drei-Punkt-PID-Regler R4100 eignet sich für individuelle Temperierlösungen: Bis zu acht unterschiedliche Temperaturprofile lassen sich im Detail programmieren, während ein integrierter Webserver den Fernzugriff über LAN oder WLAN erlaubt.

Der Drei-Punkt-PID-Regler R4100 verfügt über ein 3,5 Zoll großes, farbiges Touch-LCD-Display. Es stellt alle wesentlichen Funktionen übersichtlich dar. Dabei lassen sich auch Graphen einblenden, um beispielsweise Temperaturverläufe besser zu erkennen.

Ein besonderes Merkmal des integrierten Programmreglers ist, dass er genau das vom Anwender eingestellte Temperaturprofil abfährt. Bis zu acht unterschiedliche Temperaturprofile lassen sich im Detail programmieren und individuell auf Programmtasten legen. Ein Selbstoptimierungsalgorithmus sorgt für eine noch genauere Regelung. Auch Rampenverläufe können frei konfiguriert werden.

Steuern und überwachen aus der Ferne

Der R4100 weist zudem einen integrierten Webserver auf. Er dient dem Fernzugriff über LAN oder WLAN mit Endgeräten wie Smartphones, PDAs oder PCs. Das System lässt sich somit nach Eingabe der IP-Adresse von anderen Arbeitsplätzen aus einfach steuern und beobachten. Eine weitere Bedienmöglichkeit stellt die Elovision-Software von Elotech dar. Über die LAN-Schnittstelle kommuniziert der Regler dabei mit einem PC.

Aufbau aus zwei Einheiten

Der Regler besteht aus zwei Einheiten. Zum einen die Controller-Baugruppe mit einem 3,5 Zoll großen, farbigen Touch-Display, welches als Hinterbauvariante in Bedienfronten eingebaut werden kann. Eine optionale Folie im kundenspezifischen Design schützt die Front gegen Spritzwasser und Staub. Auf Wunsch können separate Schriftzüge und Logos mit auf der Folie aufgebracht werden. In Planung ist auch eine Schalttafeleinbauvariante, welche von hinten über Klammern fixiert wird.

Die zweite Einheit ist die abgesetzte IO-Hutschienen-Baugruppe. Je nach Ausbaustufe des R4100 gibt es verschiedenen Schnittstellenoptionen: RS-232/RS-485/TTY oder Profibus/Profinet. Serienmäßig sind USB- und Ethernet-Anschlüsse vorhanden.

Verschleißarme Hybdriausgänge

Hervorzuheben sind die auf dem IO-Board befindlichen verschleißarmen Hybridausgänge für Heizlasten bis 9 kW. Des Weiteren gibt es Sensoreingänge für Temperatur, Durchfluss, Druck und Füllstand. Eine Steuerungsmöglichkeit für beispielsweise Haupt- und Druckerhöhungspumpen ist ebenfalls vorgesehen.

Der Anwender kann auch unterschiedliche Typen von Thermoelementen anschließen. Das System wird mit 24 V versorgt. Der R4100 verfügt des Weiteren über einen netzausfallsicheren Prozessdatenspeicher.

Bildergalerie

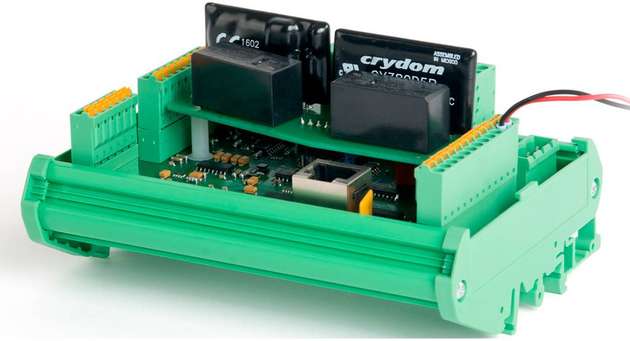

  • Die IO-Hutschienen-Baugruppe bietet je nach Ausbaustufe verschiedene Schnittstellenoptionen.

    Bild: Elotech

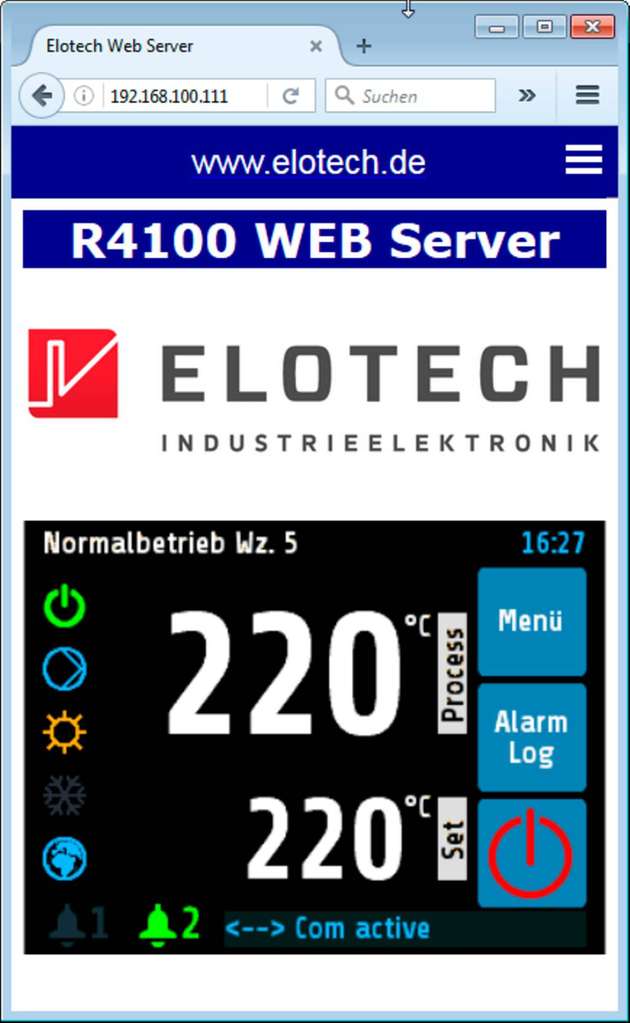

  • Über den integrierten Webserver lässt sich der R4100 einfach steuern und überwachen.

    Bild: Elotech

  • Klaus Lippert, Geschäftsführer Vertrieb/Marketing/Produkt-Management/Presse (links) und Karl Sebastian Mildenberger, Geschäftsführer Einkauf/Entwicklung/Produktion von Elotech.

    Bild: Elotech
