Card-Loks Hohe Klemmkraft

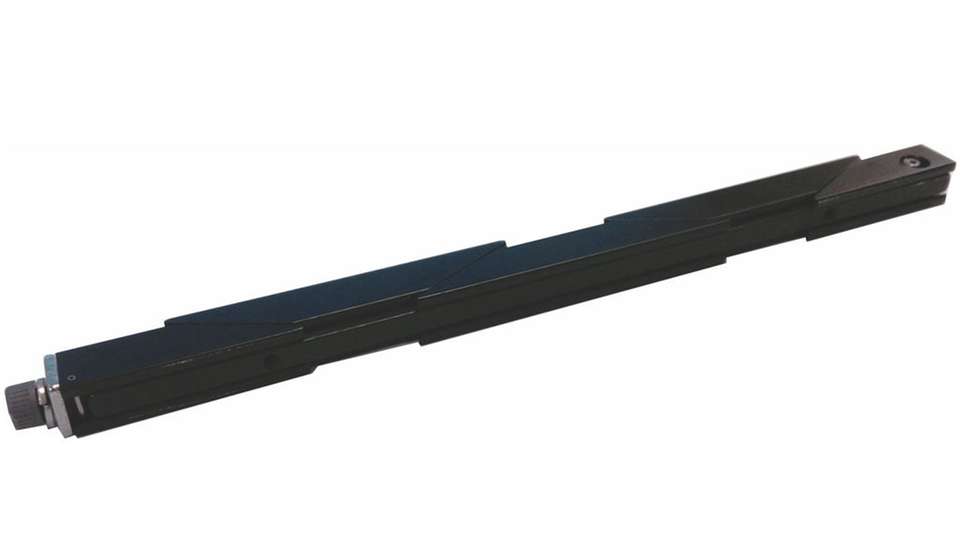

Bei Pentair gibt es jetzt neue Card-Loks mit hoher Klemmkraft und kleinem Profil.

Bild: Pentair
15.10.2015

Pentair hat neue Schroff-Calmark-Card-Lok-Kartenhalter der Serie 260HC (High Clamp) herausgebracht. Die Produkte sollen sich durch eine hohe Klemmkraft von durchschnittlich 5.590 N (1.257 lbs) auszeichnen – laut Hersteller mehr als dreimal so viel als bei normalen Card-Loks vergleichbarer Größe.

Bislang müssen Ingenieure in Kauf nehmen, dass kleinere Card-Loks nur eine begrenzte Klemmkraft aufweisen; höhere Klemmkräfte werden nur mit Card-Loks mit größerem Profil erreicht. Größere Card-Loks sind jedoch auch schwerer und nehmen mehr Platz im Gehäuse ein, der dann nicht mehr zum Verbauen von Platten genutzt werden kann.

SWaP (Size, Weight and Power) – also die Reduktion von Größe und Gewicht bei gleichzeitig höherer Leistung – ist und bleibt eine Herausforderung für Konstrukteure und Hersteller von Luft- und Raumfahrtsystemen. Hinzu kommt noch, dass solche Systeme in rauen Umgebungen eingesetzt werden und immer höhere Anforderungen an die Schock- und Vibrationsfestigkeit stellen. Eine hohe Klemmkraft zur sicheren Befestigung von Leiterplatten ist daher unerlässlich.

Zudem sind die 260HC-Produkte so ausgelegt, dass sie sich problemlos in den meisten Anwendungen mit Standard-Card-Loks der älteren Serie 260 verbauen lassen, denn Profilbreite (6,35 mm), Profilhöhe (6,86 mm) sowie Befestigungsort und -art sind identisch. Dazu kommen optionale Extras wie visuelle Anzeigen oder Verriegelungslaschen.
