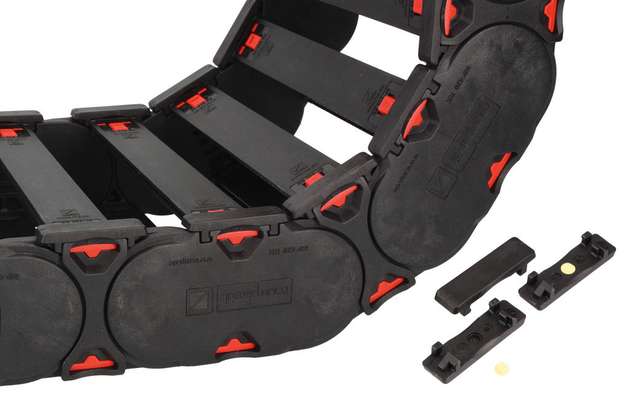

Die neu entwickelteEnergiettenserie Evoline MP 420 Evochain ist montagefreundlich und durch aufsteckbare Gleitschuhe im Innenbogen langlebiger.

Bild: Murrplastik

Neue Generation von Energieketten Hohe Dynamik bei starker Last

14.10.2019

Energieketten sorgen für die sichere Führung von Kabeln, pneumatischen oder hydraulischen Schläuchen bei Dauerbelastung. Lange und gleitende Verfahrwege bei hoher Dynamik und Zuladung sind ebenso gefragt, wie Langlebigkeit, leiser Lauf sowie eine hohe Montagefreundlichkeit. Diese Eigenschaften optimiert eine neue Generation von Energieketten.

[]

Mit der neu entwickelten Energiettenserie Evoline MP 420 Evochain optimierte Murrplastik Systemtechnik alle geforderten Eigenschaften. So besitzt die MP 420 Evochain die neue Evolock-Rahmensteg-Verriegelung für eine hohe Montagefreundlichkeit. Es handelt sich hierbei um einen roten Verriegelungsschieber, mit dem die Energiekette sehr einfach und schnell geöffnet und geschlossen wird. Und dies ist auch möglich, wenn die Energiekette in einer Ablegewanne geführt wird. Der Vorteil ist eine große Zeitersparnis, da die Energiekette nicht aus der Ablegewanne herausgenommen werden muss.

Leichter Zugang und Kontrolle

Das Öffnen der Rahmenstege ist auch bei montierten Gleitschuhen im Innenbogen oder mit Dämpfungsschuhen im Außenbogen möglich. Da die MP 420 Evochain sowohl am Innenbogen als auch am Außenbogen mit der Evolock-Technologie ausgestattet ist, ist die Belegung mit Leitungen und Schläuchen von beiden Seiten möglich.

Zum Öffnen der Energiekette beziehungsweise des Rahmenstegs wird ein Schlitzschraubendreher verwendet. Geschlossen werden kann die Energiekette auch werkzeuglos von Hand. Zur Kontrolle, ob der Schieber hundertprozentig geschlossen oder geöffnet ist, hat die Energiekette zwei Kontrollmechanismen.

Eine akustische Kontrolle des Verriegelungsstatus gibt es durch einen Klickton beim Einrasten des Verschlusses. Und eine optische Kontrolle des Verriegelungsstatus ermöglicht der rote und sich farblich von der Energiekette abhebende Verriegelungsschieber. Dadurch ist der Schließstatus sehr einfach an der Position des Schiebers zu erkennen. Der Kunde kann die Rahmensteg-Verriegelung passend zum Corporate Design oder in anderen Farben bestellen.

Murrplastik hat für die Evoline auch neue Regalträger entwickelt, die beidseitig zu öffnen sind (oben und unten). Dadurch sind Leitungen und Schläuche gleichzeitig vom Innen- und Außenbogen her zugänglich. Das Öffnen des Evorack Regalträgers kann werkzeugfrei oder mit Schraubendreher bei montierter Energiekette erfolgen. Die Zeitersparnis ist dadurch erheblich.

Integrierte Verschleißanzeige

Energieketten in horizontal gleitender Einbaulage werden oft sehr hohen mechanischen Belastungen ausgesetzt. Murrplastik hat hierfür eine einfache, aber clevere Lösung entwickelt, nämlich aufsteckbare Gleitschuhe im Innenbogen mit dem speziell entwickelten Verschleißkontrollsystem Evocontrol. Um einen rechtzeitigen Austausch sicherzustellen, zeigt ein gelber Verschleißmarker im Gleitschuh die kritische Abnutzungsgrenze an. Auf der Oberseite des Gleitschuhs wird ein gelber Punkt sichtbar. Eine Investition, die sich in kürzester Zeit amortisiert. Die Lebensdauer der MP 420 Evochain kann so laut Hersteller um ein Vielfaches verlängert werden.

Der optionale Gleitschuh ist mit oder ohne gelben Verschleißmarker erhältlich. Die Gleitschuhe werden ganz einfach und ohne Werkzeug auf die Seitenglieder im Innenbogen der Energiekette aufgesteckt. Lediglich zum Entfernen eines Gleitschuhs wird ein Schraubendreher benötigt.

Leise durch Dämpfungsschuh

Für Kunden, die Wert auf leises und vibrationsarmes Abrollen der Energiekette legen, hat Murrplastik für die MP 420 Evochain den speziellen Dämpfungsschuh Evoshox entwickelt. Dies ist ein Außendämpfer, der auf die Seitenglieder im Außenbogen aufgesteckt wird und optional erhältlich ist.

Der Dämpfungsschuh ist verschleißfrei und besteht aus zwei Komponenten: dem Träger und der dämpfenden Weichkomponente. Ein Geräuschemissionstest im Testlabor der Murrplastik hat gezeigt, dass eine Geräuschreduzierung der MP 420 Evochain um bis zu 25 dB(A) erreicht wird. Der Testwert basiert auf dem Vergleich mit und ohne Verwendung des Außendämpfers in Kombination mit dem Innendämpfer mit Elastomer-Dämpfungselement.

Die MP 420 Evochain verfügt über zwei verschiedene Geräuschdämpfungssysteme auf der Innenseite der Seitenglieder: Der Standard-Geräuschdämpfer ist mit einer angespritzten Anschlagsbremse ausgestattet und unterliegt dem normalen Verschleiß.

Damit die Energieketten auch langfristig leise arbeiten, besteht die Möglichkeit, die Energieketten zusätzlich mit einem langlebigen Geräuschdämpfer aus einem speziell entwickelten, großflächigen Elastomer-Dämpfungselement auszustatten. Dies bewirkt ein deutlich leiseres Abrollen der Kettenglieder. Die Geräuschreduzierung liegt bei bis zu 10 dB(A). Dies entspricht einer Halbierung der empfundenen Lautstärke. Der Geräuschdämpfer funktioniert nahezu verschleißfrei und kann auf Kundenwunsch vormontiert werden.

Leitungsschonende Innenausstattung

Die extrem glatte Oberfläche der Innenaufteilungskomponenten (Rahmenstege, Regalböden, Trennstege) trägt dazu bei, dass Leitungen und Schläuche schonend geführt und deren Lebensdauer verlängert werden. Außerdem hat Murrplastik die Trennstege mit abgerundeten Kanten entworfen. Dies trägt ebenfalls zur erhöhten Schonung und Langlebigkeit der Energiepakete bei.

Integrierte Buchstabenkennzeichnung

Die Rahmenstege der MP 420 Evochain verfügen über eine Buchstabenkennzeichnungsleiste. Diese ermöglicht eine einfache und eindeutige Zuordnung und Fixierung der Innenaufteilung. Der mp-ChainBuilder 3.0 (Online-Konfigurator für Energieketten) stellt einen fertigen Montageplan – mit integrierter Buchstabenkennzeichnung – für die Innenaufteilung zur Verfügung. Die Montage ist dadurch ein Kinderspiel und schnell erledigt.

Seitenglieder mit Nut- und Feder-Technik

Eine besonders hohe Stabilität und Lebensdauer ist bei Energieketten-Anwendungen mit Querbeschleunigung und seitlich liegender freitragender Anwendung gefragt. Die MP 420 Evochain verfügt über eine stabile Verbindung der einzelnen Seitenglieder mit der Nut-und-Feder-Technik (Hinterschnitt).

Bildergalerie

  • Die neuen Regalträger Evorack der MP 420 Evochain sparen Montagezeit. Sie sind beidseitig zu öffnen: Entweder von Hand oder mit einem Schraubendreher.

    Bild: Murrplastik

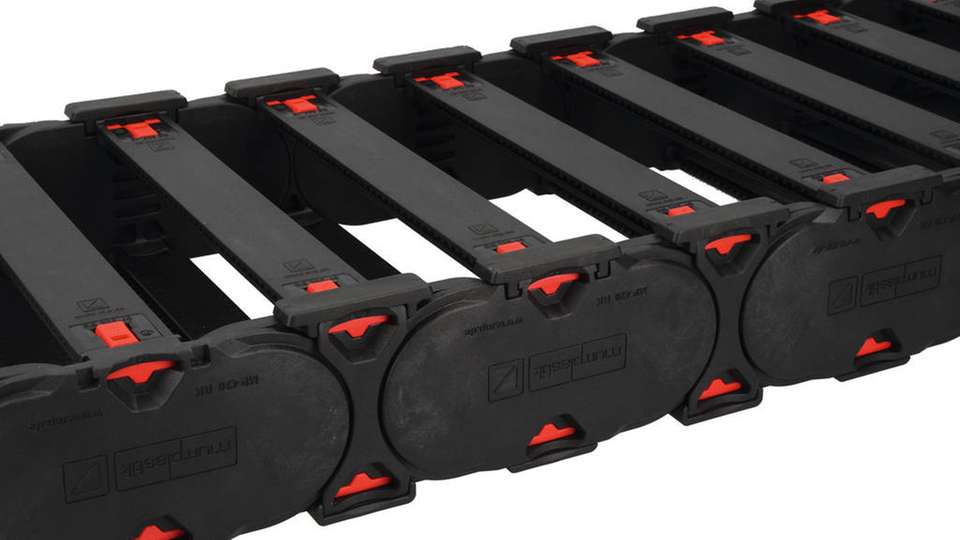

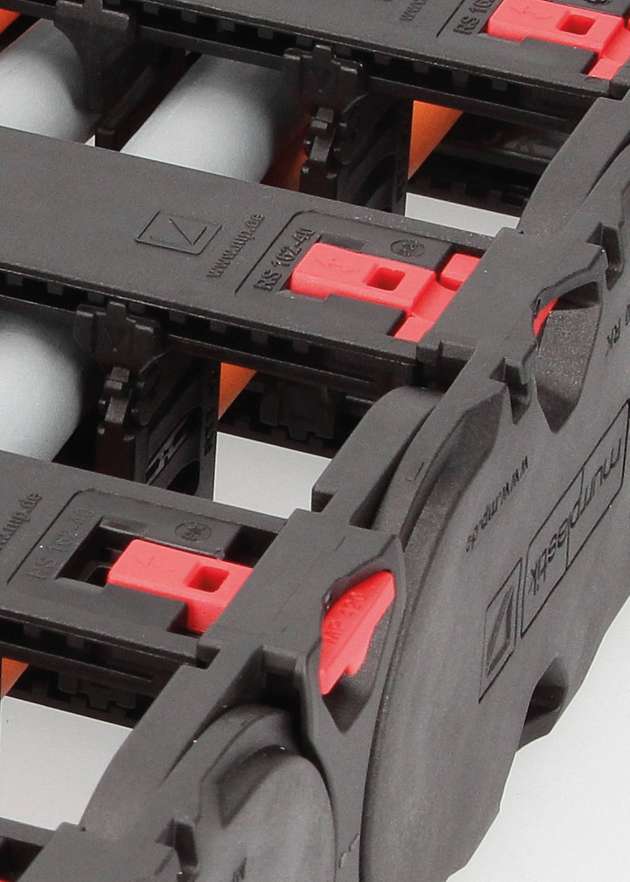

  • Die neue Rahmensteg-Verriegelung Evolock der MP 420 Evochain ermöglicht ein einfaches, schnelles und beidseitiges Öffnen und Schließen der Energiekette.

    Bild: Murrplastik

  • Auf Kundenwunsch kann die Energiekette mit Gleitschuhen mit oder ohne Verschleißkontrollsystem Evocontrol ausgestattet werden.

    Bild: Murrplastik
