AC/DC-Hochspannungsmessumformer Echt effektiv messen

Die AC/DC-Hochspannungsmessumformer des Typs P 43000 TRMS wurden von Knick Elektronische Messgeräte speziell zur Erfassung des echten Effektivwerts von Wechselströmen im Bereich von 100 mA bis 5 A konzipiert.

Bild: Knick Elektronische Messgeräte
10.03.2017

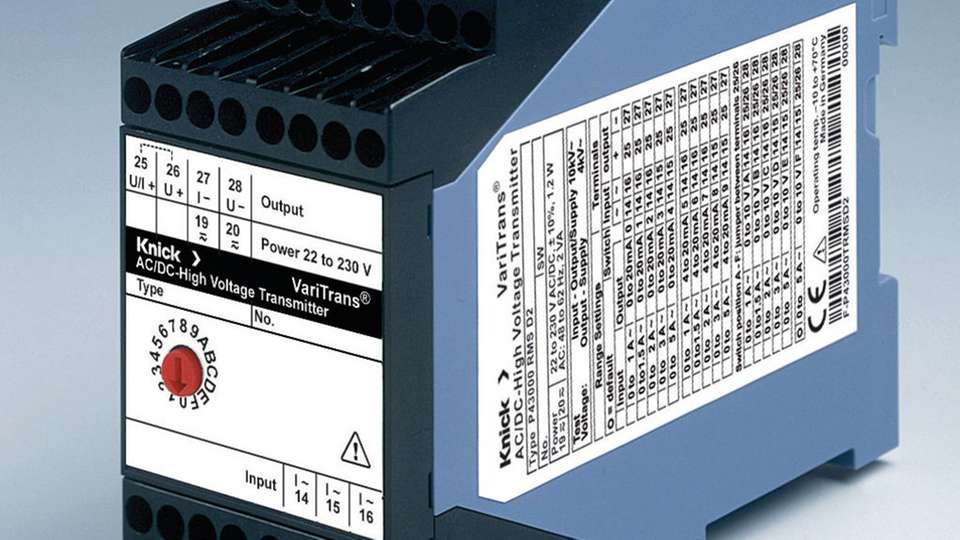

Die neuen Geräte des Typs P43000 TRMS von Knick erfassen Echt-Effektivwerte von Wechselströmen im Bereich von 100 mA bis 5 A.

Die Trennverstärker Varitrans P 43000 TRMS von Knick sind speziell für Messungen von Wechselströmen im mA-Bereich bis hin zu 5 Ampere konzipiert. Sie trennen hohe Potentiale des Eingangskreises sicher ab. Durch die Echt-Effektivwert-Bildung im Messumformer werden auch verzerrte Eingangssingale korrekt erfasst und als sogenannter True-RMS-Wert (TRMS – true root mean square) ausgegeben.

Die komfortable, kalibrierte Umschaltung zwischen bis zu 16 kundenspezifischen Messbereichen erfolgt per Drehkodierschalter an der Gehäusefront. Die hochgenaue True-RMS-Wandlung im Frequenzbereich von 40 Hz bis 1000 Hz beziehungsweise 8 Hz bis 400 Hz erfolgt bis zu einem Crest-Faktor von 5. Während hohe Spannungen und ungünstige Umgebungsbedingungen bei herkömmlichen Messumformern aufgrund unzureichender Isolierung zur Überlastung der galvanischen Trennung führen können, sind die Trennstrecken bei VariTrans P43000 TRMS laut Hersteller für Arbeitsspannungen bis 3600 V AC/DC und Prüfspannungen bis zu 15 kV ausgelegt.

Hohe Sicherheit und maximaler Schutz

Die sichere Trennung gemäß DIN EN 61140 von Eingang, Ausgang und Hilfsenergie bis zu 1800 V AC/DC will einen Schutz vor gefährlichen Körperströmen gewährleisten. Dank der Transshield-Technologie finden die Varitrans-Umformer in einem kompakten, 45 mm breiten Anreihgehäuse Platz. Der Vakuumverguss soll höchstmöglichen Langzeitschutz gegen aggressive Umwelteinflüsse, Schock und Vibrationen bieten. Zusätzlich integriert Varitrans P43000 TRMS ein Varipower-Weitbereichsnetzteil für Versorgungsspannungen von 20 bis 253 V AC/DC, das selbst bei instabilen Hilfsenergienetzen größtmögliche Sicherheit gewährleisten soll. Knick gibt auf die Messumformer fünf Jahre Garantie.
