Antriebe für die Robotik Das Spiel mit dem Drehmoment

05.12.2018

Ob Inspektionsroboter für Röhren und Kanäle, Rettungsroboter in Katastrophengebieten oder Humanoid-Roboter – sie alle haben eines gemeinsam: Es sind mobile Roboter, die den Menschen unterstützen. Aber welche Anforderungen an die Antriebstechnik stellen sie?

Sponsored Content

Eine der wesentlichen Anforderungen an Antriebe mobiler Roboter ist eine hohe Leistungsdichte. Bei Robotern meint dies in den meisten Fällen ein hohes Drehmoment auf möglichst kleinem Bauraum. Was die Drehzahl betrifft, genügen in der Robotik meist Drehzahlen von unter 1000 min-1, auch für schnelle Bewegungen.

Hohe Leistungsdichte

Gleichstrom­motoren sind die erste Wahl, wenn es um eine hohe Leistungsdichte geht. Sie eignen sich wegen ihres hohen Anlaufmoments gut für Beschleunigungsaufgaben. Typische Beispiele für solche DC-Motoren sind die eisenlosen Maxon-Motoren mit und ohne Bürsten. Sie zeichnen sich durch einen hohen Wirkungsgrad aus. Diese schnelldrehenden Motoren sind in der Regel lang und schmal, das Drehmoment ist eher gering. Um die in der Robotik geforderten hohen Drehmomente zu erreichen, werden sie mit Getrieben kombiniert. Wenn eine lineare Bewegung mit hoher Kraft gefordert wird, kann eine entsprechend gestaltete Mechanik mit hoher Untersetzung die Vorteile von schnelldrehenden Motoren noch immer ausspielen. Beispiele sind Spindeln mit kleiner Steigung oder Rollen und Räder mit kleinem Durchmesser.

Motoren für mehr Drehmoment

Höhere Drehmomente können durch eine Erhöhung der Zahl der Magnetpole erreicht werden. Die EC-4pole-Motoren von Maxon sind ein erster Schritt in diese Richtung. Vielpolige bürstenlose Gleichstrommotoren sind oft mit einem genuteten Eisenkern ausgeführt. Sie geben die Leistung tendenziell bei einem höheren Drehmoment und einer tieferen Drehzahl ab.

Flachmotoren mit Außenläufer erzeugen die Kraft auf größtmöglichem Abstand zur Drehachse, was eine vergleichsweise hohe Drehmomentdichte ergibt. Das Trägheitsmoment des Rotors ist aber ebenfalls hoch, was die Dynamik einschränkt. Bürstenlose EC-Flachmotoren sind wegen ihrer konventionellen mehrzahnigen Wicklung mit Eisenkern und der Verwendung eines isotropen Permanentmagnetrings, der in einem Schritt magnetisiert wird, kostengünstig herstellbar. Die EC-i Motoren von Maxon sind mehrpolige Innenläufer, was neben dem hohen Drehmoment auch eine kleine Massenträgheit ergibt. Als Resultat sind diese Motoren extrem dynamisch und weisen eine kleine mechanische Zeitkonstante von teilweise unter 1 ms auf.

Hohe Polzahl

Beispiele für Motoren mit sehr hoher Polzahl sind Torque-Motoren: langsam drehende, drehmomentstarke Elek­tromotoren mit Hohlwelle. Oft frameless bestehen sie nur aus Rotor und Stator und werden in die Anwendung hineinkon­struiert. Weitere Elemente wie Getriebe, Riemen, Kupplungen oder Lagerungen können so eingespart werden. Diese spiel­freien Direktantriebe kommen typischerweise in dynamischen Anwendungen mit steifer Regelung zum Einsatz. Linearantriebe sind ein Spezialfall. Torque-Motoren benötigen aufgrund der vielen Pole hohe Schaltfrequenzen.

Die dabei entstehende Wärme muss gegebenenfalls über eine Wasserkühlung abgeführt werden. Torque-Motoren erfüllen zwar die Anforderungen bezüglich Drehmoment und Dynamik von mobilen Robotik­anwendun­gen perfekt. Die fehlende Stan­dardisierung und die nötige Integration in die Konstruktion machen ihren Einsatz jedoch kostenintensiv. In Robotern werden deshalb bevorzugt die modularen flexiblen Motor-Getriebe-Kombinationen verwendet. Der Motortyp und die Bauform richten sich dabei nach den spezifischen Anforderungen an Leistung, Bauraum und – nicht zu vergessen – den Kosten.

Bildergalerie

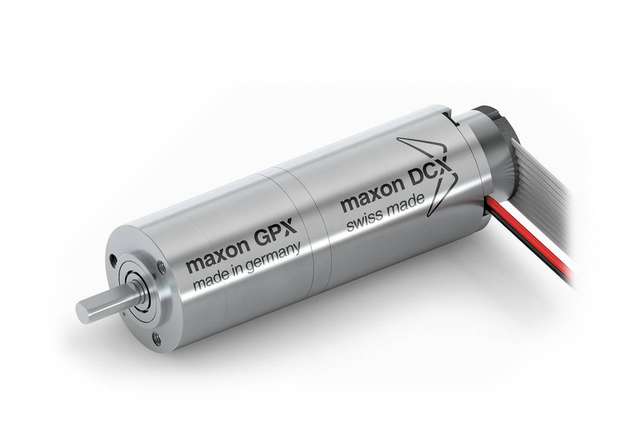

  • DC-Motoren zeichnen sich durch einen hohen Wirkungsgrad aus.

    Bild: Maxon Motor

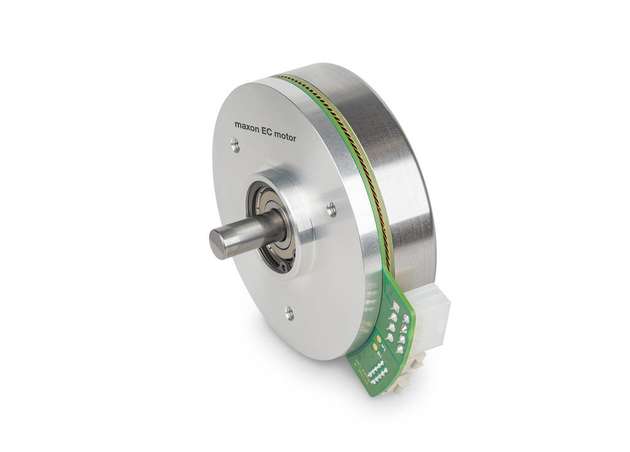

  • Flachmotoren mit Aussenläufer erzeugen die Kraft auf grösstmöglichem Abstand zur Drehachse, was eine vergleichsweise hohe Drehmomentdichte ergibt.

    Bild: Maxon Motor
