Klassische Crashtest-Dummys werden seit Langem eingesetzt, um die Folgen von Autounfällen auf den Menschen abzuschätzen. Digitale Modelle erfassen zusätzliche Parameter.

Bild: iStock, snake3d

Realistisches Schutzverhalten Crashtests digital durchführen

09.05.2019

Sehr viele Menschen verunglücken jährlich bei Verkehrsunfällen. Um die Sicherheit der Fahrzeugpassagiere zu verbessern, werden seit Jahrzehnten Crashtests mit Dummys durchgeführt. Diese Crashtest-Dummys bekommen zunehmend virtuelle Unterstützung von Computermodellen, die die Auswirkungen eines Aufpralls simulieren.

Computermodelle simulieren das Schutzverhalten der Menschen vor einem Aufprall. Auch Forscher des Fraunhofer-Ernst-Mach-Instituts EMI verwenden bei Crashsimulationen Menschmodelle, die realistischere Aussagen über das Verletzungsrisiko zulassen. Bei ihren Berechnungen rücken sie die Muskelsteifigkeit in den Fokus, die bei bisherigen Untersuchungen nicht berücksichtigt wurde.

Dummys fehlt das Reaktionsvermögen

Fahrzeuginsassen bereiten sich instinktiv auf einen Unfall vor, um sich zu schützen: Sie spannen die Muskeln an, stützen sich am Lenkrad ab oder drücken das Bremspedal durch. Dieses Verhalten beeinflusst den Ausgang des Unfalls.

Herkömmliche Crashtest-Dummys haben kein Reaktionsvermögen, mit ihnen lässt sich das menschliche Verhalten vor einem Crash nicht abbilden. Im Automotive-Bereich werden daher zunehmend digitale Computermodelle in Finite-Elemente-Simulationen (FE-Simulationen) eingesetzt, um die Bewegungen der Insassen kurz vor dem Unfall nachzuvollziehen und so die Sicherheit von Automobilen zu verbessern.

„Die Muskulatur hat einen großen Einfluss darauf, wie ein Fahrzeuginsasse kurz vor einem Unfall reagiert und wie sich der Körper während des Crashs verhält“, sagt Dr. Matthias Boljen, Wissenschaftler am Fraunhofer EMI. „Hier kann es zu gravierenden Abweichungen gegenüber steifen und kinematisch eingeschränkten Crashtest-Dummys kommen.“

Muskelsteifigkeit spielt entscheidende Rolle

Der Ingenieur und sein Team nutzen Menschmodelle im Rahmen von FE-Simulationen, wobei sie sich bei der Bewertung der Insassensicherheit bei den jüngsten Tests auf die Muskelsteifigkeit fokussierten. Bislang wurde lediglich die Bewegungsgenerierung durch kontrahierbare Muskeln in Menschmodellen realisiert, nicht aber die mit der Kontraktion einhergehende Muskelsteifigkeit.

Boljen erklärt: „Stützt sich ein Fahrer vor dem Aufprall auf dem Lenkrad ab, so verkürzt sich dabei nicht nur der Muskel, sondern der Muskel wird durch die Kontraktion steifer. In bisherigen FE-Simulationen zu einzelnen Muskeln und Muskelgruppen gesamter Menschmodelle wurde die Kontraktion völlig unberücksichtigt gelassen.“

Diese Lücke adressierte Niclas Trube, ein Kollege von Boljen, wobei er für seine Untersuchungen das Menschmodell THUMS Version 5 verwendete. Er definierte vier verschiedene Steifigkeitszustände und prüfte den Einfluss dieser Änderungen für einen simulierten frontalen Crash. Das Ergebnis: Die Muskelsteifigkeit beeinflusst das Verhalten der Fahrzeuginsassen entscheidend. Je nach Steifigkeitsgrad sind unterschiedliche Verletzungen bei einem Unfall zu erwarten.

„Diese Erkenntnis könnte von großer Bedeutung für die Weiterentwicklung der Menschmodelle sein, insbesondere unter dem Aspekt des autonomen Fahrens“, sagt Trube. „Fahrzeuginnenräume werden künftig neu gestaltet, daher müssen auch bestehende Konzepte zu Gurten und Airbags überdacht werden.“ Menschmodelle seien hierfür ein wertvolles Hilfsmittel.

Gestiegene Anforderungen an die Verkehrssicherheit

Menschmodelle lassen sich darüber hinaus für den Schutz von Fußgängern und Radfahrern nutzen. Dass hier Handlungsbedarf besteht, sollen aktuelle Studien zeigen, die eine Häufung überraschend auftretender Gefahrensituationen durch E-Bikes belegen.

E-Scooter, Tretroller mit Elektromotor, werden noch dieses Jahr auf öffentlichen Straßen erlaubt sein. Verkehrsexperten befürchten einen weiteren Anstieg von Unfällen. Mit Menschmodellen können Unfallszenarien im Vorfeld untersucht werden. Je nach Kollisionsverhalten lassen sich Häufigkeit und Intensität der auftretenden Belastungen testen. Hersteller von Protektoren, Helmen und anderen Schutzartikeln könnten von den Empfehlungen profitieren.

Nicht nur für Crashtests relevant

Wie der menschliche Körper auf mechanische Belastungen reagiert, ist aber nicht nur für den Verkehrssektor relevant, sondern auch für medizinische und ergonomische Fragestellungen. Wie verhalten sich Materialien aus Implantaten und Prothesen in Relation zu menschlichen Knochen, wenn sie schlagartig beansprucht werden? Wie wirken sich die Vibrationen von Werkzeugen auf den Anwender aus? „Hier bieten sich Menschmodelle an, da wir mit ihnen realistische virtuelle Abbilder schaffen können, die sich experimentell so nicht realisieren lassen“, sagt Boljen.

Bildergalerie

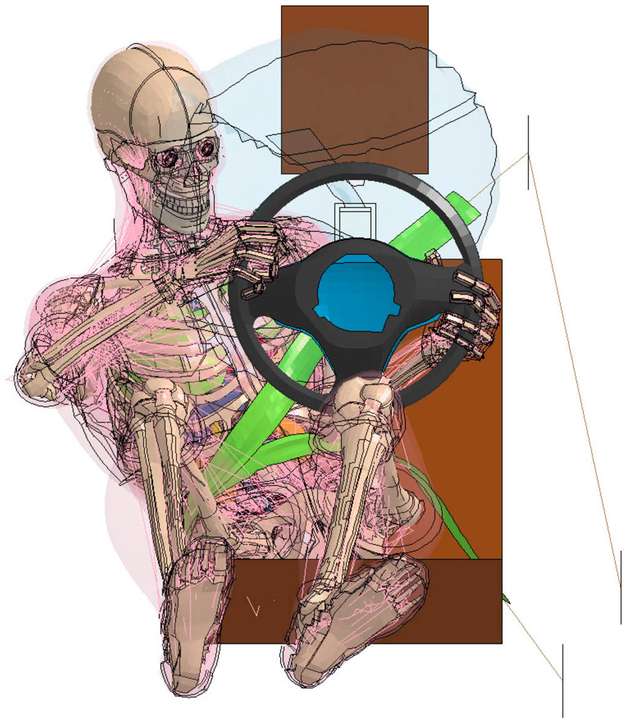

  • Frontalcrash im angespannten Muskelzustand des Menschmodells THUMS v5.01: Über die aktive Muskelkontraktion hält sich der THUMS am Lenkrad fest und stützt sich beim Aufprall ab, was den Brustkorb potenziell entlastet. Die farbigen Oktaeder machen die verschiedenen Anschnallpunkte des modellierten Sicherheitsgurtes sichtbar.

    Bild: Fraunhofer EMI

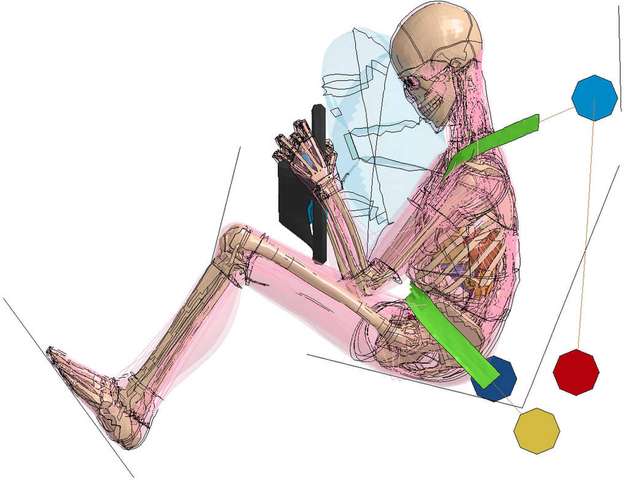

  • Offset-Crash im angespannten Muskelzustand des THUMS v5.01: Mögliche Herausforderungen für die passive Sicherheit in von einem Frontalcrash abweichenden Unfallszenario werden etwa im abrutschenden Längsgurt deutlich.

    Bild: Fraunhofer EMI
