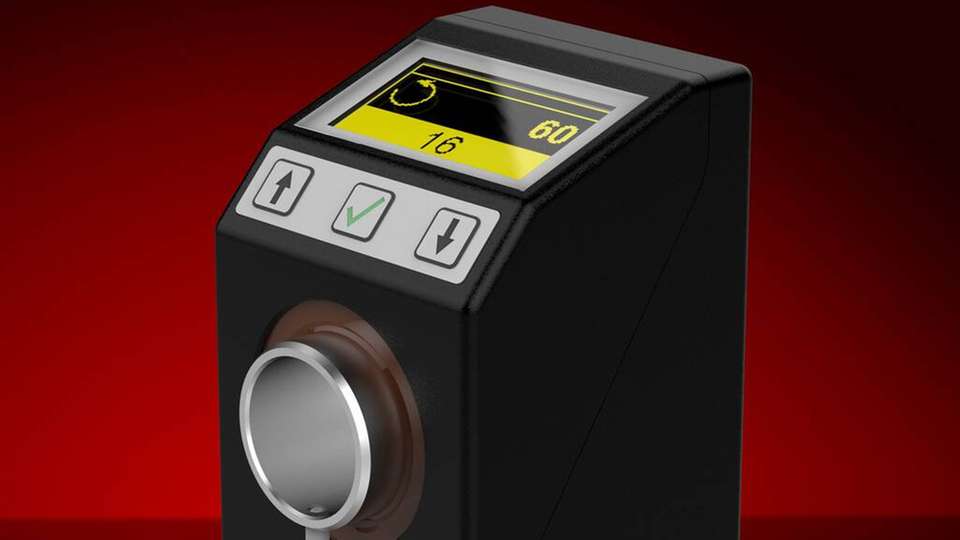

Die digitale Positionsanzeige wird auf das Wellenende einer zu verstellenden Achse aufgeschoben und kommuniziert via Busschnittstelle mit der Steuerung.

Bild: Lenord + Bauer

Schlüssel zur Prozesssicherheit Automatisierte Formatverstellung mit digitaler Positionsanzeige

20.07.2021

Schnelle und kontrollierte Formatwechsel: Auch in Anlagen ohne vollautomatisierte Verstellung soll dies mit der intuitiv bedienbaren, digitalen Positionsanzeige SeGMo-Assist von Lenord+Bauer möglich werden.

Sponsored Content

Rein manuelle Verstellungen erfüllen in vielen Anwendungen nicht die Anforderungen an Qualität, Reproduzierbarkeit und Nachverfolgbarkeit. Eine Lösung ist die Ergänzung manueller Formatverstellungen durch die digitale Positionsanzeige SeGMo-Assist. Diese wird einfach auf das Wellenende der zu verstellenden Achse aufgeschoben und kommuniziert via Busschnittstelle mit der Steuerung, die Sollwerte sendet und rückgemeldete Istwerte ausliest. Hierdurch lassen sich die an die SPS angebundenen Achsen sicher überwachen.

Positionsmessung mit integriertem Absolutwertgeber

Die Positionsmessung erfolgt mit Hilfe eines in das Gerät integrierten Absolutwertgebers, der ohne Pufferbatterie auskommt. Im ausgeschalteten Zustand kann die Antriebswelle um ± 129 Umdrehungen verstellt werden, ohne dass die Multiturn-Absolutposition verloren geht. Die Anzeige erkennt ihre Position nach Netzeinschaltung oder Not-Aus und ist ohne Referenzfahrt direkt einsatzbereit.

Das OLED-Display mit Hintergrundbeleuchtung zeigt Ist- und Sollposition, Drehrichtung und Betriebszustände an. Status- und Warnmeldungen sind auch aus einigen Metern Entfernung gut sichtbar. Mit einem einfach bedienbaren Software-Tool können zudem bis zu zehn kundenspezifische Piktogramme geladen werden. Somit lassen sich Anleitungen für die Verstellachse intuitiv durch den Nutzer gestalten.
