Effizient vor Stromspitzen geschützt: Das M-LB-2000-Modul von Pepperl+Fuchs sorgt für einen sicheren Anlagenbetrieb.

Bild: Pixabay, geralt

Modul mit Loop-Disconnect–Funktion Überspannungsschutz für Minimalspezifikationen

03.05.2019

Das neue M-LB-2000-System von Pepperl+Fuchs kombiniert Überspannungsschutz mit einer Loop-Disconnect–Funktion zur einfachen Wartung und Inbetriebnahme. Damit eignet es sich für Anwendungen, bei denen lediglich eine Minimalspezifikation gefordert ist.

Sponsored Content

Auch zum Upgrade von Reihenklemmen mit Überspannungsschutz lässt sich das M-LB-2000 einsetzen. Die Reihenklemmen lassen sich platzneutral durch die 6,2 mm schmalen Module ersetzen. Die einteiligen Geräte werden auf Standard-Hutschienen montiert, sind zugelassen für Anwendungen bis SIL 3 und verfügen über Zertifikate nach Atex und IECEx bis Zone 1. Damit ergänzt das M-LB-2000-System das Überspannungsschutzsystem M-LB-5000.

Verschleiß schnell erkennen

Das M-LB-5000 mit Condition-Monitoring-Funktion verfügt zudem über eine Diagnosefunktion. Es erfasst über einen speziellen Algorithmus die unterschiedlichen Belastungssituationen, die zu einem Verschleiß des Überspannungsschutzes führen.

Das soll die Verfügbarkeit der Schutzfunktion und damit auch die der Anlage verbessern und gleichzeitig die Wartungskosten minimieren. Die Ampelanzeige an jedem Schutzmodul reduziert zusätzlich den Prüfaufwand, da der Fehler einfach einem spezifischen Signalkreis zugeordnet werden kann.

Wartung ohne Beeinträchtigungen

Auch im Wartungsfall bietet das System einfache Lösungen. So führt das Abziehen des Schutzmoduls durch das Basismodul auf der Hutschiene laut Herstellerangaben zu keiner Signalunterbrechung. Ein Schutzmodul soll sich daher austauschen lassen, ohne den Anlagenbetrieb zu beeinträchtigen.

Soll der Signalkreis hingegen bewusst unterbrochen werden, beispielsweise für Isolationsprüfungen während der Inbetriebnahme, wird das Schutzmodul einfach um 180 Grad gedreht aufgesteckt. In diesem Fall wird der Signalkreis durch eine integrierte Trennfunktion unterbrochen.

Bildergalerie

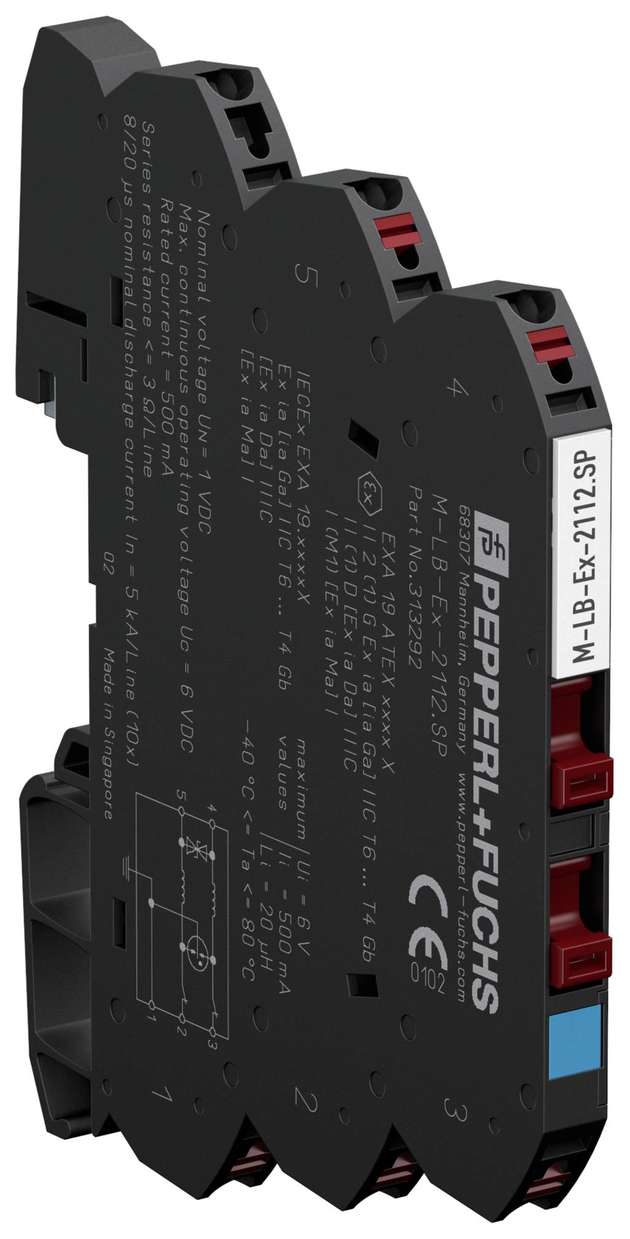

  • Das M-LB-2000 System verfügt über eine patentierte Diagnose- sowie eine Loop-Disconnect-Funktion.

    Bild: Pepperl+Fuchs GmbH
