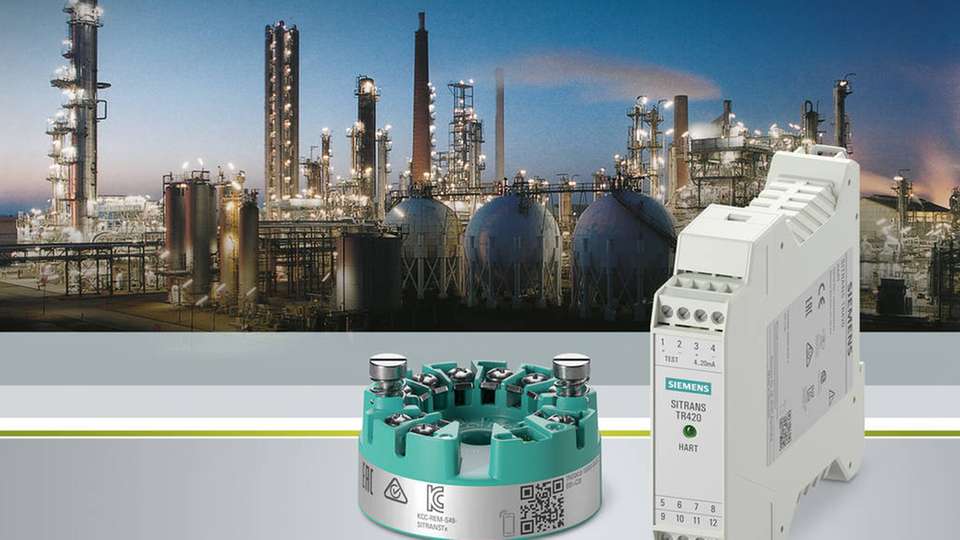

Sitrans TH320/420 und TR320/420: eine neue Generation von WirelessHART-Temperaturmessumformern

Bild: Siemens

Für den Einsatz unter extremen Bedingungen Temperaturmessumformer mit Zertifizierung

09.05.2018

Siemens bringt mit Sitrans TH320/420 und TR320/420 eine neue Generation von zuverlässigen Hart-Temperaturmessumformern für eine Vielzahl von Sensortypen zur Fühlerkopf- und Schienenmontage auf den Markt.

Sponsored Content

Die Messumformer zeichnen sich besonders durch die hohe Verfügbarkeit des Messsignals und ihre Bedienerfreundlichkeit aus. Durch die Zertifizierung für den Sicherheits-Integritätslevel (SIL) 2/3 nach IEC 61508 sind die Temperaturmessumformer besonders für sicherheitskritische Anwendungen geeignet.

Zusätzlich besitzen die Geräte eine Vielzahl von länderspezifischen Explosionsschutzzertifikaten für alle Zonen. Sie liefern zuverlässig Ergebnisse auch unter extremen Bedingungen bis zu -50 °C. Einsatzgebiete sind beispielsweise die Branchen Chemie, Öl und Gas, Marine sowie die Stromerzeugung. Hohe Messgenauigkeit ist durch die Nutzung der Callendar-Van-Dusen-Methode oder der 60-Punkte-Kurve gesichert, mit denen ein schnelles und präzises Abstimmen des Sensors und Messumformers erfolgt.

Vorausschauende Instandhaltung

Durch die Drifterkennung bei den zweikanaligen Transmittern lassen sich Abweichungen erkennen und überwachen, etwa für eine vorausschauende Instandhaltung. Die neuen Transmitter sind durch ihre elektronischen Gerätebeschreibungen (EDD, DTM und FDI) in den gängigen Prozessleitsystemen einsetzbar. Sie zeichnen sich durch benutzerfreundliche Details aus, zum Beispiel durch einen Schnellstart-Assistenten.

Mit speziellen Visualisierungsbausteinen für Simatic PCS 7 (Sitrans Library) lassen sich Messwerte, Gerätefunktionen und visuelle Alarmsignale anzeigen und der Betrieb benutzerfreundlich planen und realisieren. Der Ausfall eines Sensors im Betrieb, zum Beispiel durch Unterbrechung oder Kurzschluss, kann aufgrund von Messausfällen zu Kontrollverlust oder Produktionsstillstand führen. Um dies zu verhindern und eine hohe Verfügbarkeit der Messungen durch Zuverlässigkeit und Langzeitstabilität zu sichern, gilt es eine Wartung vorausschauend zu planen. Dies ermöglichen Sitrans TH420 und TR420 durch ihre Sensor-Backup-Funktion, Drifterkennung und Alarmierung.

Genau und zuverlässig

Die Nutzung des 4-Draht-Anschlusses für beide Sensoren erhöht die Genauigkeit und Zuverlässigkeit der Daten, da sie einen nahtlosen Übergang zum zweiten Sensor bei einem Ausfall des ersten zulässt. Durch das kontinuierliche Abgleichen der zwei unabhängigen und parallel messenden Sensoren lassen sich mit dem Erkennen und Überwachen von Abweichungen der Messwerte der Wartungsumfang nach Bedarf planen und ein Produktions-Stopp vermeiden.

Der Sensorabgleich mittels Callendar-Van Dusen gibt zudem eine effektive Antwort auf die Herausforderung der Sensor-Ungenauigkeit, die aufgrund individueller Abweichung von standardisierten Pt100-Kurven oder durch Alterung auftritt. Durch die hohe Genauigkeit des Messumformers und den Abgleich der Sensoren können diese einfacher und direkt im Messumformer kalibriert werden und höchst präzise individuelle Werte wiedergeben.

Siemens auf der Achema (11. - 15. Juni 2018) in Frankfurt am Main: Halle 11.0, Stand C3; Halle 9.2, Stand D41
