Antriebstechnik garantiert sicheren Betrieb Soßen am laufenden Band

Auf einer komplett neu errichteten PET-Abfüllanlage werden bei Jütro Konserven und Feinkost mit hohen Geschwindigkeiten Ketchup, Remoulade, Mayonnaise und Salatcreme abgefüllt.

Bild: iStock, Roxiller
02.05.2023

Qualität und Geschmack sind bei der Abfüllung von Lebensmitteln von großer Relevanz. Um genau das zu gewährleisten, holte sich ein brandenburgisches Familienunternehmen aus dem Bereich der Konserventechnik Unterstützung für ihre neue PET-Abfüllanlage, in der Getriebemotoren, Frequenzumrichter und Anwendungs-Know-how eine treibende Rolle spielen.

Jütro Konserven und Feinkost im brandenburgischen Jüterbog ist ein gleichermaßen traditionsreiches wie zukunftsorientiertes Familienunternehmen mit 150 Mitarbeitern, das 1911 gegründet wurde und damit zu den Pionieren der Konserventechnik zählt. Die Nähe zum Spreewald lenkte den Schwerpunkt des Unternehmens in den ersten Jahrzehnten auf die Gurkenverarbeitung. Heute ist Jütro – der komplette Firmenname verrät es – auf die schonende Entwicklung und Zubereitung von hochwertigen haltbaren Lebensmitteln spezialisiert, die vom würzigen Fond über Suppen und Saucen bis hin zur cremigen Basilikum-Mayonnaise selbst gekocht werden. Und das bei einem sehr umfangreichen, Convenience-orientierten Sortiment mit über 400 Produkten.

Ob neue Rezeptur oder Verfeinerung bestehender Klassiker, Jütro legt bei allen Zutaten und Produktionsschritten Wert auf höchste Qualität. Die wird gerade auch im großen Handelsmarkensortiment gefordert, dass Jütro mit voller Rückverfolgbarkeit, termingetreu und unter strengen Qualitätsmaßstäben „Just-in-time“ liefert. Alle Produktionsanlagen müssen daher voll verfügbar sein, ungeplante Ausfälle und Stillstände durch zuverlässige Technik und optimale Wartung aller Anlagenteile vermieden werden.

Nur das Beste für die Marke

So kompromisslos man bei Jütro hinsichtlich Qualität und Geschmack ist, so flexibel gestaltet sich das Verpackungsangebot: Ob Glas oder PET, zahlreiche Verpackungsarten und -größen sind möglich. Dafür stehen moderne Abfüllanlagen für Klein- und Großgebinde zur Verfügung. Jetzt wurde das Spektrum um eine weitere Abfülllinie für PET-Flaschen erweitert.

Das Unternehmen arbeitet ebenso wie die griechische Schwesterfirma Elbak seit vielen Jahren mit Nord Drivesystems zusammen und es ist großes Vertrauen in die Qualität und Leistungsfähigkeit der Nord-Antriebstechnik gewachsen. So war schnell klar, dass die Abwicklung des Auftrages für eine neue Abfüll- und Verpackungslinie und die Ausstattung mit passenden Antriebseinheiten von Nord Drivesystems aus Bargteheide übernommen werden sollte. Projektpartner für die Lieferung der gesamten Abfüll- und Verpackungstechnik waren weitere Unternehmen; darunter zwei deutsche, ein spanisches und ein italienisches.

Auf der komplett neu errichteten PET-Abfüllanlage werden mit hohen Geschwindigkeiten Ketchup, Remoulade, Mayonnaise und Salatcreme abgefüllt. Notwendig wurde die Investition aufgrund der hohen Marktnachfrage. Da es zunehmend schwerer fällt ausreichend qualifiziertes Personal zu finden, war von vornherein ein möglichst hoher Automatisierungsgrad und hoher Durchsatz geplant. Produktabhängig können auf der Anlage 150 Flaschen pro Minute produziert werden. Das entspricht rund 70.000 Flaschen in einer Schicht. Um diese Zahl zu erreichen ist ein optimal ausbalancierter Produktionsprozess notwendig.

Komplette Online-Wartung

„Jütro ist auf uns mit der Anforderung zugekommen, stabile Antriebssysteme mit einer intelligenten Lösung für die Frequenzumrichter zu liefern. Die Frequenzumrichter sollten auch ins Ethernet eingebunden werden, um den Einsatz von Fernwartungs-Tools und ähnliche Anwendungen zu ermöglichen“, skizziert Jan Huesmann, Business Development Electronic Drivesystems bei Nord, die Eckpunkte des Projektes.

Der Frequenzumrichter NordAC Pro SK 550P wurde dafür in der Ausstattung als Maschinenumrichter mit Ethernet-Anbindung und für Leistungen von 0,25 bis 1,5 kW ausgewählt, um den Zulieferern der verschiedenen Anlagenteile die Möglichkeit zu geben, die Frequenzumrichter per Ethernet, also mit einer Remote-Control-Unterstützung, zu warten. Sie können die Anlage per Online-Wartung komplett untersuchen, auf Fehler überprüfen und alle Daten aus den Nord-Frequenzumrichtern für ihre Anlagenteile auswerten.

Präzise Antriebssteuerung

Im ersten Anlagenteil werden die noch leeren und sehr leichten PET-Flaschen ausgerichtet und aufgestellt. Hier ist es besonders wichtig, die Geschwindigkeiten über die Frequenzumrichter präzise abzustimmen, damit es nicht zu Störungen durch umfallende Flaschen in der Zuführung kommt. Die Transportstrecken zwischen den Stationen sind mit normalen Schneckengetriebemotoren ausgerüstet.

Im Füllerbereich, wo die Flaschen gefüllt und verschlossen werden, ist insbesondere die Reinigungsfähigkeit und Korrosionsbeständigkeit der dort eingesetzten Nord-Antriebe mit glatten Oberflächen und mit der nsd tupH-Ausstattung wichtig. Diese Oberflächenveredelung ist ähnlich beständig gegenüber Reinigungsmitteln wie Edelstahl, dabei aber wesentlich leichter und für alle Aluminium-Antriebe des Nord-Baukastens einsetzbar.

Die Nord-Antriebe kommen hier unter anderem für den Hauptantrieb und den Verschließer zum Einsatz. Bei diesen Antrieben ist es wichtig, dass sie beständig gegen Säure und Lauge sind, da die Anlagen regelmäßig gereinigt werden. Hier sieht Rico Retzke, Technischer Leiter des Konserviertechnik-Spezialisten, ein wichtiges Alleinstellungsmerkmal der Nord-Antriebe: „Für uns ist die nsd tupH-Oberflächenveredelung der Antriebe besonders wertvoll, da wir jetzt keine Farbe mehr an den Motorgehäusen haben, die abblättern könnte. Das ist eine super Lösung – lange haltbar, gut zu reinigen, korrosionsbeständig und es können sich keine Fremdkörper lösen und ins Produkt gelangen.“

Intelligente Automatisierung

Im weiteren Verlauf werden die Gebinde versiegelt und am Ende kartoniert. Da ist es besonders wichtig, die Anlage mit hohen Geschwindigkeiten zu fahren und die Förderstreckenantriebe sehr abgestimmt zu steuern, eine Aufgabe, die die Nord-Frequenzumrichter sehr gut erfüllen. „Vom Aufstellen der Flaschen über das Füllen bis zum Verpacken wurden in allen Maschinen Antriebseinheiten mit Frequenzumrichtern von Nord Drivesystems verwendet und erfüllen dort vielfältige Aufgaben wie Produkttransport, Verschließen, Verpacken – und wir sind damit sehr zufrieden“, erläutert Retzke.

Dieter Kohrs, Personalleiter bei Jütro, erklärt: „Im Mittelpunkt steht für uns der Automatisierungsgedanke, denn es ist uns extrem wichtig, dass unsere Anlagen durchproduzieren können. Deshalb muss die gesamte Technik, insbesondere die Antriebe, gut ausbalanciert sein und – auch das ist ganz wichtig – eine hohe Standfestigkeit haben.“

Die eingesetzten Nord-Schaltschrankumrichter der Serie NordAC Pro SK 550P sind sehr kompakt und platzsparend und verfügen über eine integrierte Ethernet-Schnittstelle, über die bis zu sieben weitere Frequenzumrichter via CAN-Bus mit in die übergeordnete Steuerung eingebunden werden können, ohne dass diese sieben Frequenzumrichter jeweils einen separaten Ethernet Port benötigen – ein klarer Kostenvorteil. Bei Jütro kommt Profinet als eines der vier im NordAC Pro SK 500P integrierten Ethernet-Protokolle zum Einsatz.

Außerdem wurde im Projekt die Vektorregelung der Frequenzumrichter genutzt, um Geschwindigkeiten konstant zu halten, die Drehzahlverstellung kam zum Einsatz und die Ansteuerung über Analogeingänge, um verschiedene Regelungsparameter zu übergeben. Die Automatisierungsstrategie in Bezug auf die Antriebstechnik konnte durch die von Nord zur Verfügung gestellten Datenbausteine und benötigten Geräte-Dateien problemlos von den verschiedenen Partnern umgesetzt werden – auch das ein klarer Kosten- und Praxisvorteil.

Kompetent, pragmatisch, schnell

Dieter Kohrs erklärt: „Der Service von Nord hat uns bisher sehr überzeugt – absolut kompetent und einwandfrei. Was uns sehr gefallen hat waren vor allem klare, pragmatische und schnelle Lösungsvorschläge, die wir sehr gut umsetzen konnten. Das haben auch einige Partnerfirmen bestätigt, beispielsweise in der Abfüllung aus Italien.“ Bei Jütro ist man sich sicher, weiter in die Automatisierung zu investieren und erachtet das als absolut notwendig.

Aktuell wird beispielsweise über ein neues Gesamtkonzept in der Endpalettierung nachgedacht, die derzeit noch manuell erfolgt. Für Kohrs ist klar: „Wir müssen die Leistungsfähigkeit unserer Anlagen kontinuierlich erhöhen und uns immer fragen: Geht es noch schneller? Geht es noch sicherer? Geht es noch besser? Da ist Nord als potenzieller Projektpartner natürlich wieder im Rennen.“

Bildergalerie

  • Die Nordac PRO-Schaltschrankumrichter decken Motornennleistungen von 0,25 bis 22 kW ab.

    Die Nordac PRO-Schaltschrankumrichter decken Motornennleistungen von 0,25 bis 22 kW ab.

    Bild: Nord Drivesystems

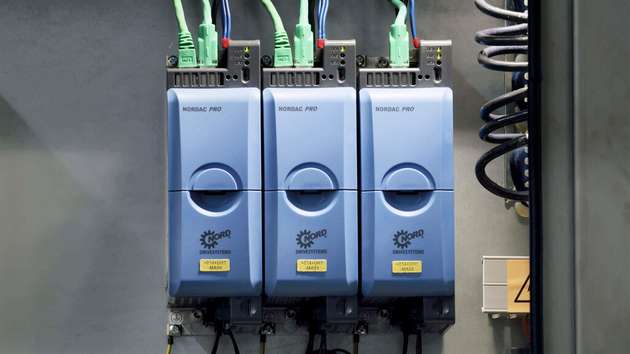

  • Über die integrierte Ethernet-Schnittstelle eines Nordac PRO-Frequenzumrichters können bis zu sieben (im Bild sechs) zusätzliche Frequenzumrichter via CAN-Bus mit in die übergeordnete Steuerung eingebunden werden.

    Über die integrierte Ethernet-Schnittstelle eines Nordac PRO-Frequenzumrichters können bis zu sieben (im Bild sechs) zusätzliche Frequenzumrichter via CAN-Bus mit in die übergeordnete Steuerung eingebunden werden.

    Bild: Nord Drivesystems

  • Antriebe mit glatten Oberflächen, Motoren, Getriebe und Frequenzumrichter von Nord sind speziell für die leichte Reinigung konstruiert und haben wo immer möglich fließende Flächenübergänge.

    Antriebe mit glatten Oberflächen, Motoren, Getriebe und Frequenzumrichter von Nord sind speziell für die leichte Reinigung konstruiert und haben wo immer möglich fließende Flächenübergänge.

    Bild: Nord Drivesystems

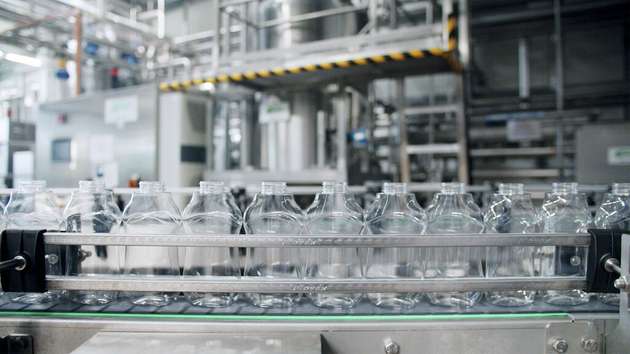

  • Jütro investierte 2021 in eine weitere
PET-Abfülllinie, die komplett mit Antriebstechnik von Nord Drivesystems ausgestattet ist.

    Jütro investierte 2021 in eine weitere
    PET-Abfülllinie, die komplett mit Antriebstechnik von Nord Drivesystems ausgestattet ist.

    Bild: Nord Drivesystems

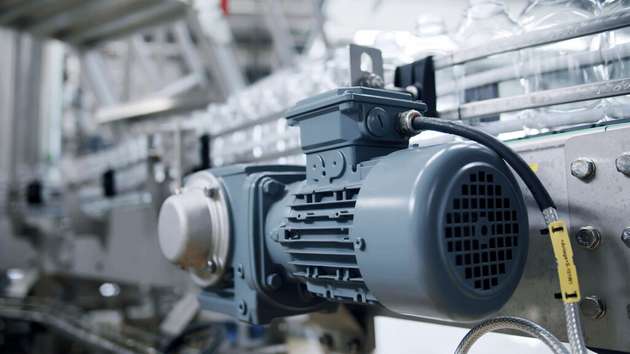

  • Die Transportstrecken zwischen den einzelnen Anlagenmodulen sind mit normalen Schneckengetriebemotoren von Nord Drivesystems ausgerüstet.

    Die Transportstrecken zwischen den einzelnen Anlagenmodulen sind mit normalen Schneckengetriebemotoren von Nord Drivesystems ausgerüstet.

    Bild: Nord Drivesystems

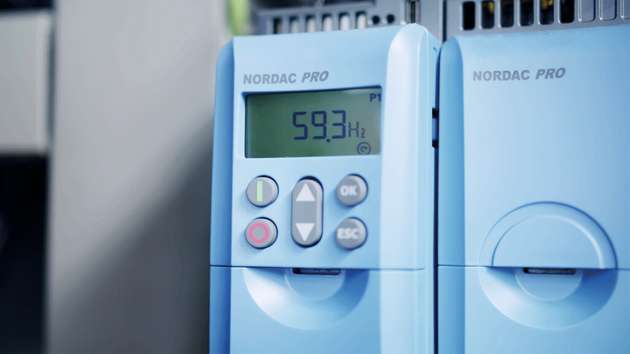

  • Der Frequenzumrichter Nordac PRO SK 550P wurde für das Jütro-Projekt in der Ausstattung als Maschinenumrichter mit Ethernet-Anbindung und für Leistungen von 0,25 bis 1,5 kW ausgewählt.

    Der Frequenzumrichter Nordac PRO SK 550P wurde für das Jütro-Projekt in der Ausstattung als Maschinenumrichter mit Ethernet-Anbindung und für Leistungen von 0,25 bis 1,5 kW ausgewählt.

    Bild: Nord Drivesystems

  • Die Frequenzumrichter sollten auch ins Ethernet eingebunden werden, um den Einsatz von Fernwartungs-Tools und ähnliche Anwendungen zu ermöglichen.

    Die Frequenzumrichter sollten auch ins Ethernet eingebunden werden, um den Einsatz von Fernwartungs-Tools und ähnliche Anwendungen zu ermöglichen.

    Bild: Nord Drivesystems

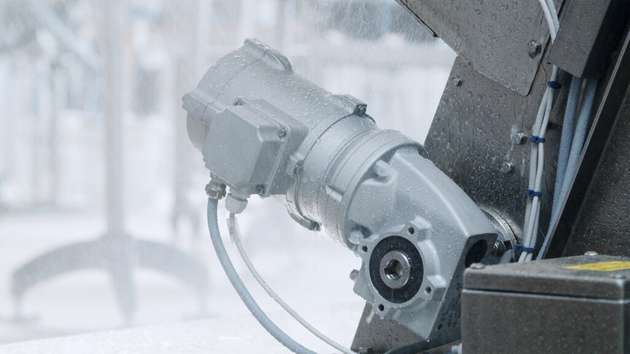

  • Im Füllerbereich ist insbesondere die Reinigungsfähigkeit und Korrosionsbeständigkeit der dort eingesetzten Nord-Antriebe mit glatten Oberflächen und mit der nsd tupH-Ausstattung wichtig.

    Im Füllerbereich ist insbesondere die Reinigungsfähigkeit und Korrosionsbeständigkeit der dort eingesetzten Nord-Antriebe mit glatten Oberflächen und mit der nsd tupH-Ausstattung wichtig.

    Bild: Nord Drivesystems
