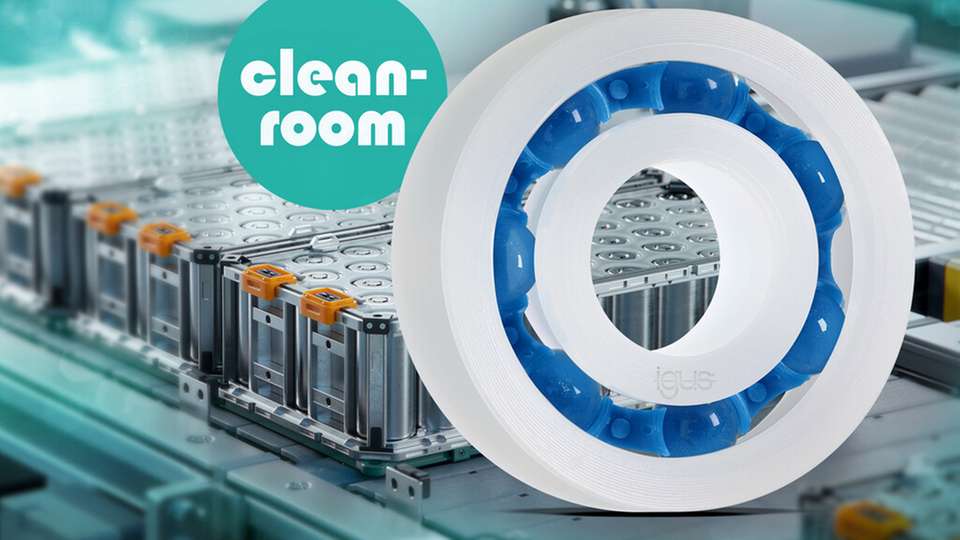

Neben Energieketten bietet Igus nun auch Kugellager aus abriebfesten Hochleistungskunststoffen für Reinräume an. Die neuen Polymerlager der Serie xiros sollen nach der anstehenden Zertifizierung der strengsten Reinraumklasse, der Klasse ISO 1, entsprechen. Sie sind speziell für hochsensible Anwendungen in der Batteriefertigung und Halbleiterindustrie entwickelt worden, beispielsweise für den Einsatz in Tragrollen. Die neuen Kugellager bieten eine sehr hohe Abriebfestigkeit und chemische Beständigkeit sowie eine minimale Partikelemission.
Schmierfreie Kugellager für höchste Reinraumklassen
Die Luft in Halbleiterfabriken muss millionenfach sauberer sein als normale Raumluft. Der Grund: Schaltkreise moderner Mikrochips sind nur wenige Nanometer groß. Wäre ein Transistor so groß wie ein Reiskorn, dann wäre ein Staubkorn so groß wie ein ganzer Berg. Um solche „Minigeschosse“ gar nicht erst zu erzeugen, müssen die Komponenten von Automatisierungsanlagen in Reinräumen möglichst abriebfest sein. Das Problem: Klassische Metalllager können bei unzureichender Schmierung oder Korrosion Mikropartikel erzeugen.
„In letzter Zeit haben uns daher immer mehr Reinraumanwender gefragt, ob sie von Metall auf unsere schmierfreien Hochleistungskunststoffe umsteigen könnten“, sagt Marcus Semsroth, Leiter des Geschäftsbereichs xiros Polymerkugellager bei Igus. Das Unternehmen hat sein Produktsortiment daher um das erste reinraumtaugliche Polymer-Kugellager erweitert. „Das neue Kugellager der Serie xiros ist neben unseren reinraumtauglichen Energieketten ein weiterer Baustein für mehr Sicherheit in Reinräumen“, erklärt Semsroth.
Eine einzigartige Materialkombination
Die neuen Polymer-Kugellager von Igus werden aus drei verschiedenen Materialien gefertigt. Innen- und Außenring sind aus dem Hochleistungskunststoff Xirodur C161 spritzgegossen. Der Käfig, der die Kugeln aus Glas in Position hält, besteht aus Xirodur A161. „Beide Materialien haben wir speziell für höchste Abriebfestigkeit, Chemikalienbeständigkeit und Robustheit entwickelt“, so Marcus Semsroth.
Igus testet die Polymer-Kugellager derzeit im hauseigenen Testlabor, das gemeinsam mit dem Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA entwickelt und gebaut wurde. Von sechs Versuchen erreichten bereits drei die angestrebte ISO-Klassifizierung 1, die strengste Reinraumklasse, in der maximal zehn Partikel pro Kubikmeter Luft mit einer Größe von ≥ 0,1 µm vorkommen dürfen. Größere Partikel als ≥ 0,2 µm sind unzulässig. Drei weitere Versuche entsprachen der ISO-Klasse 2.
Schmierfrei und somit wartungsfrei
Die neuen reinraumtauglichen Polymer-Kugellager sind für Anwendungen mit mittlerem Tempo und leichten Lasten geeignet. Die Baugröße 6000 weist eine maximale Drehzahl von 1.700 U/min, eine statische Tragfähigkeit von 60 N und eine dynamische Tragfähigkeit von 65 N auf. Ihre Biegefestigkeit bei 20 °C beträgt 27 MPa, ihre langzeitige obere Anwendungstemperatur liegt bei 60 °C. „Die Polymer-Kugellager können somit unter anderem in Leichtbau-Roboterarmen, Förder- und Tragrollen zum Einsatz kommen“, sagt Marcus Semsroth. „Da die Lager ohne zusätzliche Schmierung auskommen, sind sie eine wirtschaftliche und sichere Alternative zu klassischen Metalllagern.“ Besuchen Sie Igus auf der Productronica in Halle A2, Stand 550.
