Schutz gegen Überspannungen Patentierte Diagnosefunktion mit Ampel

Pepperl+Fuchs SE

Diagnosefunktion und Modularität bei nur 6,2 mm Baubreite ¬– diese Merkmale vereinigt das neue Überspannungsschutzsystem M-LB-5000 von Pepperl+Fuchs. Die einkanaligen Module sollen so eine höhere Anlagenverfügbarkeit unterstützen und die Gesamtbetriebskosten optimieren.

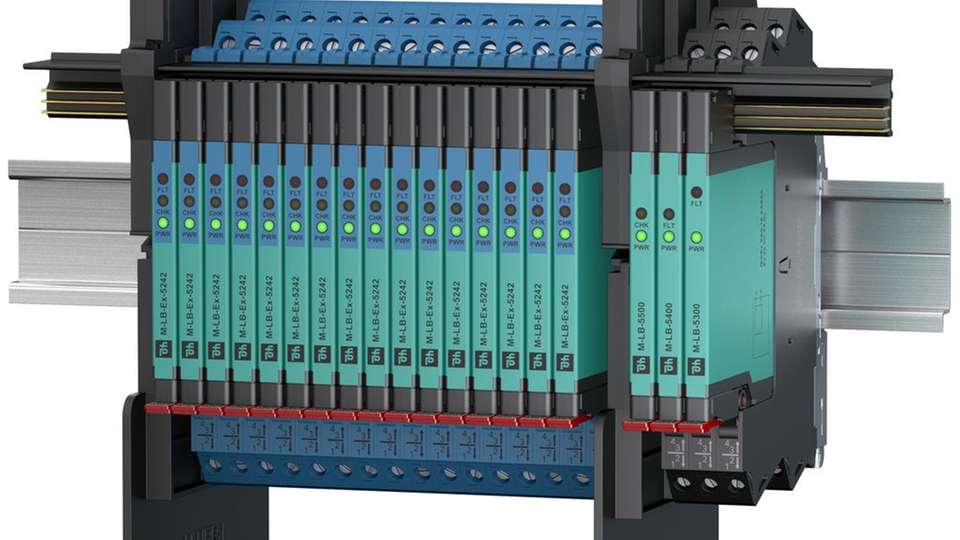

Bild: Pepperl+Fuchs
14.06.2017

Das neue Überspannungsschutzsystem M-LB-5000 von Pepperl+Fuchs will Diagnosefunktion und Modularität bei nur 6,2 Millimeter Baubreite vereinigen.

Sponsored Content

Die patentierte Diagnosefunktion des M-LB-5000 mit intuitiv ablesbarer Ampelanzeige minimiert laut Hersteller den Prüfaufwand nach EN 62305-3 und erlaubt ein Condition-Monitoring. Grüne Anzeige auf dem Schutzmodul bedeutet: volle Schutzwirkung und ausreichende Funktionsreserve. Die gelbe LED signalisiert, dass das Schutzmodul 90 Prozent seines Lebenszyklus erreicht hat, der Signalkreis aber nach wie vor geschützt ist. Das Schutzmodul sollte bei der nächsten anstehenden Wartung ersetzt werden. Bei roter Anzeige ist das Schutzmodul dauerhaft geschädigt und die Schutzwirkung verloren gegangen. Das Schutzmodul sollte sofort ersetzt werden, um Schäden beim nächsten Überspannungsereignis zu vermeiden.

So werden die Schutzmodule stets zum idealen Zeitpunkt getauscht. Das soll die Verfügbarkeit der Überspannungsschutzfunktion und damit der Anlage optimieren und gleichzeitig die Kosten für die Wartung minimieren. Der Status der Schutzmodule kann über die Meldekontakte von Funktionsmodulen und das Power Rail in die Steuerungsebene eingebunden werden.

Modulares System für eine einfache Inbetriebnahme und Wartung

Beim Ziehen des Schutzmoduls bleibt der betroffene Signalkreis über das auf der Hutschiene montierte Basismodul durchverbunden. Der Abziehvorgang führt zu keiner Signalunterbrechung, ein Schutzmodul kann daher getauscht werden, ohne den Anlagenbetrieb zu beeinträchtigen.

Wird das Schutzmodul um 180 Grad gedreht aufgesteckt, ist der Signalkreis durch die integrierte Trennfunktion unterbrochen. Das vereinfacht Wartungsarbeiten sowie Loop Check und ermöglicht Isolationstests während der Inbetriebnahme oder anlässlich wiederkehrender Prüfungen.

Die geringe Baubreite der Schutzmodule von 6,2 mm spart Platz im Schaltschrank. Auf Messertrennklemmen kann verzichtet werden – bei einer Nachrüstung können vorhandene gängige Messertrennklemmen platzneutral ersetzt werden.
