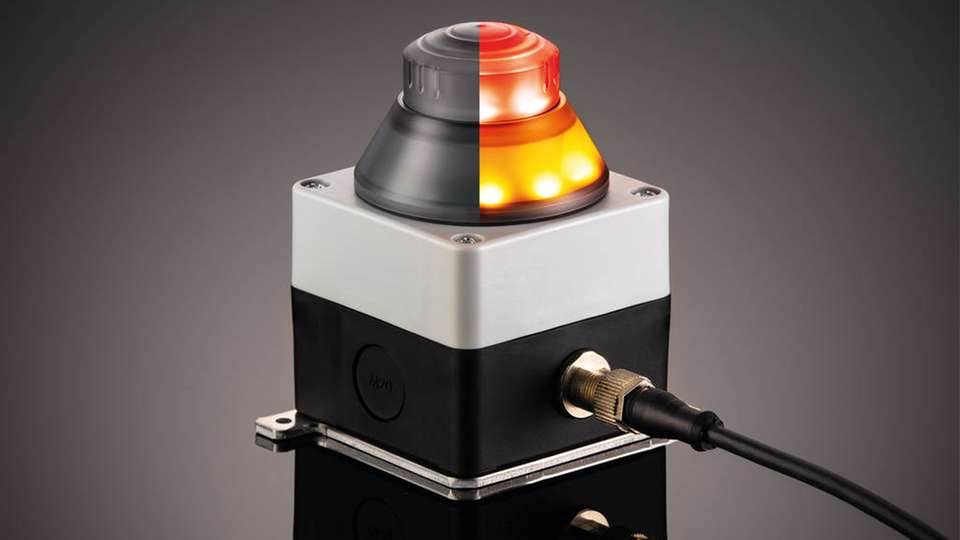

Der Not-Halt SIL_QRBDUVOOM125 mit „aktiv/inaktiv“-Prinzip ist mit dem Staatspreis Focus Special Mention ausgezeichnet worden.

Bild: Schlegel

Auszeichnung für Gestaltung Not-Halt-Gerät erhält Staatspreis

23.05.2019

Der Focus Special Mention ist ein internationaler Designpreis, der besondere Leistungen im Produktdesign honoriert. Als 94. Auszeichnung nimmt die Firma Schlegel den Preis für ihren Not-Halt SIL_QRBDUVOOM125 entgegen.

Das „aktiv/inaktiv“-Prinzip des Not-Halt SIL_QRBDUVOOM125 basiert auf der Norm EN ISO 13850:2015. Sie erlaubt es, den aktuellen Betriebszustand von Not-Halt-Geräten auch durch entsprechende Beleuchtung anzeigen. Mit dem Ziel, das Verwechseln von aktiven/inaktiven Not-Halt-Geräten zu verhindern und dadurch die Arbeitssicherheit zu erhöhen, hat Schlegel Not-Halt-Geräte entwickelt, die den aktiven und inaktiven Zustand nach diesem Prinzip signalisieren können.

Grau statt Rot

Der Pilzknopf bei den neuen „aktiv/inaktiv“-Not-Halt-Geräten wird nicht mehr rot eingefärbt, sondern besteht aus einem halbtransparenten Grauton. Durch die Transparenz kann der Pilz im aktiven Zustand rot beleuchtet werden und ist dadurch eindeutig als funktionierender Not-Halt erkennbar. Ist der Not-Halt inaktiv, bleibt der Schaltknopf unbeleuchtet und grau.

Das versehentliche Betätigen eines scheinbar aktiven Not-Halt soll somit im Notfall vermieden werden, da dieser nicht mehr als Not-Halt wahrgenommen wird. Das Wegschließen oder Abdecken eines inaktiven Not-Halt wäre dadurch nicht mehr notwendig.

Verschiedene Baugrößen und Varianten

Schlegels Not-Halt-Sortiment umfasst eine Vielzahl an Betätigern, die sich in Größe, Form und Einsatzbereich unterscheiden. Möglich sind Einbauöffnungen mit den Durchmessern 16,2 mm, 22,3 mm und 30,5 mm sowie 23 mm x 23 mm, 24 mm x 24 mm und 26 x 26 mm, Schutzarten von IP65 bis IP69K, Varianten mit Schutzkragen oder Blockierschutzkragen, Schlüsselentriegelung und Not-Halt Geräte für den Hygienebereich. Fast alle Taster lassen sich als Dreh- (in beide Richtungen) oder Zugentriegelung umsetzen.

Darüber hinaus erlaubt die Konstruktion der Not-Halt-Geräte die zuverlässige Funktion bei Spannungen bis zu 440 V und für die immer häufiger geforderten Kleinspannungen. Gewährleistet werden soll das durch die Selbstreinigungsfunktion der Kontakte und für guten Kontaktdruck dimensionierte Federn. Zur Auswahl stehen Silberkontakte oder Kontakte mit Goldauflage.

Alle Kontaktgeber für Schraub-, Flachsteck-, Cage-Clamp- oder Schnellanschlüsse sind zwangsöffnend nach EN 60947-5-1 und ein- oder zweikanalig verfügbar. Je nach Ausführung sind maximal vier Öffner-Kontakte pro Not-Halt-Gerät möglich.
